คู่มือการติดตั้งห้องสะอาดเพื่อการออกแบบและก่อสร้างห้องสะอาด, การบำรุงรักษาและประสิทธิภาพในระยะยาว

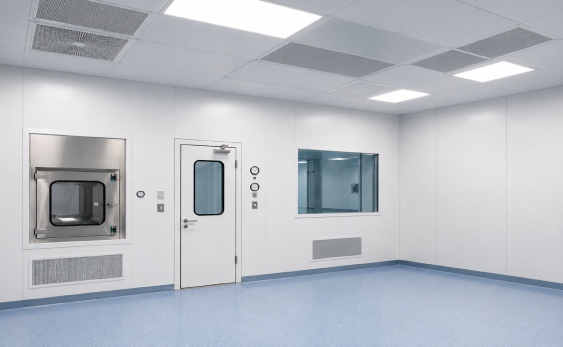

เชื่อถือได้ การติดตั้งห้องสะอาด ควรวางแผนเป็นส่วนหนึ่งของวงจรชีวิตโครงการทั้งหมด ไม่ได้รับการจัดการเป็นขั้นตอนสุดท้ายหลังจากการจัดซื้อ สำหรับโครงการ ISO / GMP ดี การออกแบบและสร้างห้องสะอาด เชื่อมต่อแผงผนัง, ตารางเพดาน, HVAC, อาบน้ำอากาศ, กล่องผ่าน, ประตูห้องสะอาด, และหน้าต่างห้องสะอาดการตัดสินใจในระยะยาว การบำรุงรักษาห้องสะอาด การเข้าถึง ความมั่นคงความดัน และความต้องการในการขยายตัวในอนาคต
โครงการห้องสะอาดใดที่ต้องการการวางแผนวงจรชีวิตแทนที่จะซื้อส่วนประกอบ?
การวางแผนวงจรชีวิตห้องสะอาดเป็นสิ่งที่มีคุณค่าที่สุดเมื่อโครงการต้องรักษาความสะอาด, ความดัน, และการเข้าถึงการบำรุงรักษาหลังจ ยา, อุปกรณ์ทางการแพทย์, เทคโนโลยีชีวภาพ, เซมิคอนดักเตอร์, บรรจุภัณฑ์อาหาร, และอุปกรณ์เครื่องมือที่แม่นยำมักจะเผชิญกับความเสี่ยงของโครงการเมื่อส่วนประกอบห้องสะอาดถูกซื้อแ
โครงการห้องสะอาดควรเลือกตามความเสี่ยงของกระบวนการ ไม่ใช่ตามขนาดห้องเท่านั้น ห้อง ISO Class 5, ISO Class 7 และ ISO Class 8 อาจต้องการความเข้มข้นของการไหลของอากาศที่แตกต่างกัน, การครอบคลุมการกรอง, การตกความดัน, และการเข้าถึงการทำความสะอาด, ในขณะที่ GMP Grade B / C / D สภาพแวดล้อมยังต้องการการควบคุมการเคลื่อนไหว ผู้ซื้อควรปรับเป้าหมายโครงการของพวกเขากับ ISO 14644 การจัดประเภทห้องสะอาด ก่อนที่จะสร้างการวางแผนห้องและอินเตอร์เฟซอุปกรณ์
พารามิเตอร์ทางเทคนิคใดควรยืนยันก่อนการติดตั้งห้องสะอาด?
ผู้ซื้อควรยืนยันพารามิเตอร์ประสิทธิภาพหลัก ก่อนที่จะเริ่มต้นการติดตั้งห้องสะอาด เพราะการตัดสินใจที่ล่าช้าสามารถสร้างการทำงานใหม่ การตรวจสอบขั้นต่ำควรรวมถึงความสะอาด, การเปลี่ยนแปลงอากาศ ACH ต่อชั่วโมง, ความดันแตกต่าง, อุณหภูมิ, ความชื้นสัมพันธ์, การวางแผน HEPA หรือ FFU, เส้นทางอากาศกลับ, ความถี่การเปิดประต
การควบคุมความดันเป็นหนึ่งในการตัดสินใจที่สําคัญที่สุดในช่วงแรก โครงการห้องสะอาด ISO/GMP หลายแห่งใช้การอ้างอิงความดันแตกต่างห้องต่อห้อง 10-15 Pa แต่ความดันสุดท้ายควรตรงกับความเสี่ยงของกระบวนการ เกรดห้องติดกัน และรูปแบบการเปิดประตู ถ้าระบบผนัง, ตารางเพดาน, ประตู, กล่องผ่าน, และ HVAC ไม่ได้ประสานงานกัน, ห้องอาจตอบสนองความต้องการในการวาด แต่ยังคงประสบความดันในระหว่างการทำงานประจําวัน.
อุณหภูมิและความชื้นยังควรถูกจัดการเป็นข้อมูลการออกแบบทางเทคนิค การอ้างอิงการทํางานทั่วไปสําหรับสภาพแวดล้อมที่ควบคุมหลายแห่งคือ 20-24 ° C และความชื้นสัมพันธ์ 45-60% แต่ค่าสุดท้ายควรปฏิบัติตามความไวของผลิตภัณฑ์, ความส เป้าหมายเหล่านี้มีผลต่อการปรับขนาด HVAC, ฉนวนแผง, ความเสี่ยงของการหนาแน่น, พื้นที่บริการเพดาน, และภาระการทำงานในการบำรุงรักษาห้องสะอาดในระยะยาว
การออกแบบและการก่อสร้างห้องสะอาดมีผลต่อความเร็วในการติดตั้งได้อย่างไร?
การออกแบบและการก่อสร้างห้องสะอาดมีผลต่อความเร็วในการติดตั้ง เพราะการเปลี่ยนแปลงอินเตอร์เฟซทุกครั้งที่ล่าสุดเพิ่มการตัด, การปิด, การสร้ วิธีการแบบโมดูลสามารถลดความไม่แน่ใจในการติดตั้งเมื่อแผงพาร์ติชันห้องสะอาด, โมดูลตารางเพดาน, กรอบประตู, การเปิดหน้าต่าง, แขนกล่องผ่าน, การเจาะยูทิลิตี้, และอินเตอร์เ
การติดตั้งที่เร็วที่สุดไม่ได้เป็นการติดตั้งที่ดีที่สุดเสมอ ห้องสะอาดสามารถประกอบได้อย่างรวดเร็ว แต่ยังสร้างปัญหาในระยะยาว หากข้อต่อแผงไม่ถูกปิดอย่างถูกต้อง การเข้าถึงเพดานถูกบล็อก อากาศกลับมามีตำแหน่งที่ไม่ดี ทีมโครงการควรตรวจสอบประสิทธิภาพการติดตั้งพร้อมกับการกู้คืนความดัน การเข้าถึงการทำความสะอาด และความต้องการในการปรับปรุงในอนาคต
ทำไมแผงผนัง, ตารางเพดาน, HVAC, ประตู, และกล่องผ่านต้องประสานงานระบบ?
ส่วนประกอบของห้องสะอาดจำเป็นต้องประสานงานระบบ เพราะการควบคุมมลพิษขึ้นอยู่กับการปฏิสัมพันธ์ระหว่างพื้นผิว การไหลของอากาศ การเข้าถ ระบบปาร์ติชันห้องสะอาดและแผงผนังแบบโมดูลให้ซองจดหมายที่ปิดผนึก, ตารางเพดานห้องสะอาดรองรับการกรอง FFU หรือ HEPA, HVAC ควบคุมการไหลของอากาศและความดัน, ในขณะที่อาบน้ำอากาศและกล่องผ่
ควรตรวจสอบตารางเพดานห้องสะอาดก่อนการติดตั้ง เพราะการวางแผงกรอง, แผง LED, แผงบำรุงรักษา, จุดพ่น, และเทอร์มินัล HVAC ทั้งหมดแข่งขันสำหรับพื้นที่เพ โมดูล FFU และเพดานทั่วไปอาจใช้การประสานงาน 1200 × 1200 มม. หรือ 1200 × 600 มม. ขึ้นอยู่กับความครอบคลุมการไหลของอากาศและการเข้าถึงบริการ หากตารางเพดานได้รับการวางแผนสายเกินไป โครงการอาจต้องเผชิญกับการจัดเรียงผิดกรอง, โซนบำรุงรักษาที่เข้าถึงได้ยาก, หรือการกระจายการไหลของอากาศที่
ประตูห้องสะอาด หน้าต่างห้องสะอาด อาบน้ำอากาศ และกล่องผ่านยังควรตรวจสอบเป็นอินเตอร์เฟซความดันและการทำความสะอาด กรอบปิด, หน้าต่างล้าง, พื้นผิวที่สามารถทำความสะอาดได้, และกล่องผ่านที่มีลําดับที่ถูกต้อง สามารถช่วยลดดับอนุภาคและการแลกเปลี่ยนอากาศที่ไม่ได เมื่อ Wonclean ประสานงานระบบเหล่านี้ด้วยภาพวาดการติดตั้งโมดูล โครงการสามารถลดความขัดแย้งของอินเตอร์เฟซที่หลีกเลี่ยงได้ก่อนที่จะเริ่มการทำงานในสถานที่
ความผิดพลาดในการจัดซื้ออะไรที่สร้างปัญหาการบำรุงรักษาห้องสะอาดในภายหลัง?
ความผิดพลาดที่พบมากที่สุดคือการเลือกวัสดุห้องสะอาดเท่านั้น โดยราคาซื้อ รายละเอียดแผง ประตู หรือเพดานที่มีค่าใช้จ่ายต่ำกว่า อาจเพิ่มค่าใช้จ่ายในการบำรุงรักษาถ้ามันสร้างการทำความสะอาดที่ยาก การปิดผนึกอ่อนแอ ความต้านทานต่อการ การบำรุงรักษาห้องสะอาดควรพิจารณาในระหว่างการซื้อ เพราะทุกจุดบริการที่ซ่อนอยู่อาจกลายเป็นความเสี่ยงในการปิดในอนาคต
ความผิดพลาดอีกหนึ่งคือการไม่สนใจการขยายตัวในอนาคต โครงการห้องสะอาดหลายแห่งเริ่มต้นด้วยพื้นที่การผลิตเดียว และต่อมาจะต้องการบรรจุภัณฑ์, การทดสอบ, การเก็บรักษา, หรือพื้นที่ห้อง หากขั้นตอนการออกแบบและสร้างห้องสะอาดไม่ได้สำรองความจุของบริการ, โลจิกพาร์ติชันที่ถอดได้, การเข้าถึงเพดาน, และตำแหน่งประตูในอนาคต, การขยายต่อมาอาจต้องการการถอนที่ไม
ผู้ซื้อควรหลีกเลี่ยงการแยกภาพวาดการติดตั้งจากภาพวาดการบำรุงรักษา ทีมบำรุงรักษาต้องรู้ว่า ตัวกรอง HEPA, หน่วย FFU, เซนเซอร์ความดัน, ตะแกรงอากาศกลับ, เส้นทางไฟฟ้า, และแผงเข้าถึงที่ปิด ห้องสะอาดที่ติดตั้งง่าย แต่ยากที่จะบำรุงรักษาอาจแพงในระหว่างการเปลี่ยนตัวกรอง การตรวจสอบการรั่วไหล การปรับความดัน และการทำความสะอาดประจํา
การตรวจสอบผู้ซื้อใดลดความเสี่ยงตลอดชีวิต?
ผู้ซื้อสามารถลดความเสี่ยงของวงจรชีวิตได้ โดยการเชื่อมต่อคำถามการจัดซื้อแต่ละคำกับการตรวจสอบวิศวกรรมที่สามารถวัดได้ เป้าหมายไม่ใช่การซื้ออุปกรณ์มากขึ้น แต่เพื่อยืนยันว่ากลยุทธ์การติดตั้งห้องสะอาด, ติดตั้ง, การไหลของอากาศ, การควบคุมการเข้าถึง, และกลยุทธ์การบำรุง
| คำถามของผู้ซื้อ | ระบบที่แนะนำ | ตรวจสอบคีย์ | ความเสี่ยงหากไม่สนใจ |
|---|---|---|---|
| ต้องการการติดตั้งห้องสะอาดได้เร็วขึ้นหรือไม่? | ระบบห้องสะอาดแบบโมดูล | ขอบเขตการผลิตสำเร็จรูปและภาพวาดอินเตอร์เฟส | การตัดเว็บไซต์และการล่าช้า |
| ต้องการการควบคุมความดันที่มั่นคง? | HVAC และความดัน cascade | 10-15 Pa อ้างอิงและเส้นทางทางอากาศกลับ | การลอยความดันในระหว่างการทำงาน |
| ต้องการพื้นผิวที่ทำความสะอาดได้หรือไม่? | แผงผนังและพาร์ติชั่นห้องสะอาด | ข้อต่อที่ปิดและอินเตอร์เฟซล้าง | การรั่วไหลและดักสกปรก |
| ต้องการการบำรุงรักษากรองที่น่าเชื่อถือไม่? | ตารางเพดานห้องสะอาดและการวางแผน FFU | 1200 × 1200 / 1200 × 600 มม. ตรรกะการเข้าถึง | เปลี่ยน HEPA ที่ยาก |
| ต้องการการโอนวัสดุที่สะอาดหรือไม่? | กล่องผ่านและเส้นทางล็อคอากาศ | อินเตอร์ล็อค, ลําดับประตู, ความถี่การโอน | ความเสี่ยงของการปนเปื้อนข้าม |
| ต้องการค่าใช้จ่ายในการปรับปรุงในอนาคตที่ต่ำกว่า? | ระบบผนังโมดูลที่ใช้ใหม่ได้ | เส้นทางการขยายและกำลังการใช้งานสำรอง | การปิดที่ยาวนานและค่าใช้จ่ายในการทำใหม่สูง |
การติดตั้ง Modular สามารถปรับปรุงการบำรุงรักษาห้องสะอาดในระยะยาวได้หรือไม่?

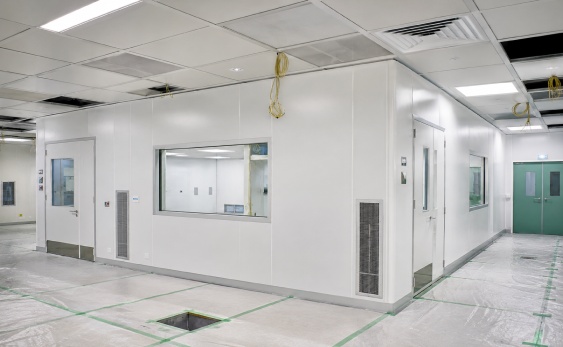

การติดตั้งแบบโมดูลสามารถปรับปรุงการบำรุงรักษาห้องสะอาดในระยะยาวเมื่อระบบออกแบบมาเพื่อการเข้าถึง, การเปลี่ยน, และการปรับปรุงในอนาคตตั้งแต่ แผงผนังที่ถอดออกได้ โซนบริการเพดานที่ประสานงานได้ โมดูล FFU ที่สามารถเข้าถึงได้ จุดตรวจสอบความดันที่มองเห็นได้ และกรอบประตูและหน้าต่างที่สามารถทำความสะอาดได้ สามารถช่วยให้ทีมงานบำรุงร
การออกแบบที่เป็นมิตรกับการบำรุงรักษาควรรวมถึงการเข้าถึงที่ชัดเจนในกรอง, เครื่องดับ, เซนเซอร์ความดัน, แสง, การควบคุมกล่องผ่าน, ล็อคประตู, และข้อต่อแ นี่เป็นสิ่งสำคัญโดยเฉพาะอย่างยิ่งในพื้นที่สนับสนุนการผลิต ISO Class 7 และ ISO Class 8 ที่ต้องทำความสะอาดประจํา การเปลี่ยนตัวกรอง และการตรวจสอบความดันโดยไม่ต้องสร้างการหยุด
Wonclean สามารถสนับสนุนการวางแผนวงจรชีวิตโดยการประสานงานการออกแบบและการก่อสร้างห้องสะอาดด้วยรายละเอียดการติดตั้งห้องสะอาดแบบโมดูล ระบบแผงผนัง การวางแผนตรงเพดาน ประตูห้องสะอาด หน้าต่างห้องสะอาด อาบน คุณค่าทางปฏิบัติคือการทํางานการติดตั้งที่สะอาดกว่า ความขัดแย้งของอินเตอร์เฟซน้อยกว่า และห้องสะอาดที่สามารถใช้ได้มากขึ้นหลั
