แผงผนังห้องสะอาดทนต่อสารเคมีสำหรับสภาพแวดล้อมฆ่าเชื้อยา
การวิเคราะห์ทางเทคนิค ระบบผนังห้องสะอาดยา
แผงผนังห้องสะอาดทนต่อสารเคมีสำหรับสภาพแวดล้อมฆ่าเชื้อยา
ห้องสะอาดยาถูกทำความสะอาด ฆ่าเชื้อ และตรวจสอบอย่างรุนแรงมากกว่าห้องควบคุมปกติ แอลกอฮอล์ ไฮโดรเจนเปอร์ออกไซด์ ไฮโพคลอไรต์ และสารฆ่าสปอร์ไม่เพียงแค่สัมผัสพื้นผิวที่มองเห็นได้เท่านั้น เมื่อเวลาผ่านไป พวกเขาท้าทายการยึดติดเคลือบ, ขอบ HPL, ข้อต่อแผง, มุมที่โค้ง, กรอบประตู และการเจาะบริการ
แผงห้องสะอาด ผนังห้องสะอาด แผงแซนวิช แผงห้องสะอาด HPL
| พื้นผิวต้านทานการย้อมสี, การบวม, การโจมตี chalking และฆ่าเชื้อ | ร่วมขอบแผงปิดผนึก อ่าว หน้าต่าง ประตูและการเจาะ | หลักตรงกับการจัดอันดับไฟ ความแข็ง ความเรียบและความเสี่ยงความชื้น | หลักฐานความเข้ากันได้กับเอกสารกับ SOP การทำความสะอาดแท้จริง |
ข้อกำหนดแผงผนังสําหรับห้องยา GMP ควรเริ่มต้นด้วยระบบฆ่าเชื้อ ถ้าห้องใช้ 70 เปอร์เซ็นต์ IPA เท่านั้น โปรไฟล์ความเสี่ยงจะแตกต่างจากห้องที่หมุนไฮโดรเจนเปอร์ออกไซด์ โซเดียมไฮโพคลอไรต์ และยาฆ่าสปอร์ แผงที่ถูกต้องไม่ใช่เพียงแค่ "ขาวและล้างได้" เป็นระบบของวัสดุใบหน้า, แกน, กาว, โปรไฟล์ข้อต่อ, สารปิดผนึกและรายละเอียดการติดตั้งที่ยังคงสามารถทำความสะอาดได้หลังจากได้รับการสัมผั
ไดรเวอร์ตามกฎหมาย
ทำไมการฆ่าเชื้อเปลี่ยนข้อกำหนดแผงผนัง
EU GMP ภาคแนบ 1 ระบุว่าพื้นผิวห้องสะอาดที่เปิดเผยควรเรียบ ไม่ผ่านและไม่แตก และวัสดุห้องสะอาดควรอนุญาตให้ใช้สารทําความสะอาด สารฆ่าเชื้อและสารฆ่าพันธุ์ซ้ นี่จะเปลี่ยนแผงผนังจากผลิตภัณฑ์ก่อสร้าง เป็นส่วนหนึ่งของกลยุทธ์ควบคุมมลพิษ
ตรรกะเดียวกันปรากฏใน คําแนะนําการประมวลผล FDAซึ่งอ้างอิงถึงผนังเรียบ แข็ง ทำความสะอาดได้ง่าย และระบบสําหรับการทำความสะอาดและฆ่าเชื้อห้องในพื้นที่การประมวลผลที่ไม่มีการฆ่าเชื้อ สําหรับแผงผนัง คำถามที่ใช้ในทางปฏิบัติคือง่ายๆ: พื้นผิวที่ติดตั้งได้ยังสามารถทำความสะอาดและฆ่าเชื้อได้หลังจากการล้าง, การกระแทก, ความชื้น,
เมื่อพื้นผิวกลายเป็นชิลค์, มีสี, แตก, บวม, แตกหรือเปิดที่ตะเข็บ, ปัญหาไม่ได้เป็นเครื่องสำอางอีกต่อไป. ผนังสามารถทิ้งอนุภาค สารเหลือของดัก ท่าเรือความเสี่ยงของจุลินทรี หรือสร้างสถานที่ที่ยากที่จะตรวจสอบ
ระบบวัสดุ
ความต้านทานทางเคมีมากกว่าแผ่นหน้าที่มองเห็นได้
ความเข้ากันได้ของยาฆ่าเชื้อควรประเมินในระบบผนังเต็ม หน้า HPL หรือเหล็กเคลือบเปิดเผยเป็นการป้องกันครั้งแรก แต่ของเหลวสามารถย้ายไปยังขอบตัด, ข้อต่อแผงไปยังแผง, มุมโค้ง, กรอบประตู, กรอบหน้าต่าง, กล่องผ่าน, แขนท่อและกล่องไฟฟ้า. หน้าที่ทนต่อสารเคมีที่มีการปิดผนึกขอบที่อ่อนแอ ยังคงเป็นผนังห้องสะอาดที่อ่อนแอ
สําหรับ HPL และพื้นผิวโพลีเมรอื่น ๆ สามารถตรวจสอบความต้านทานทางเคมีได้ด้วยวิธีการที่ถูกเก็บข้อมูลเช่น ASTM D543ซึ่งครอบคลุมการประเมินวัสดุพลาสติกต่อสารปฏิกิริยาเคมี สำหรับเหล็กเคลือบ ตรวจสอบข้อมูลเคลือบ ความหนาของฟิล์ม การยึดติด ความต้านทานการกัดกร่อน และหลักฐานการสัมผัสกับยาฆ่าเชื้อ สําหรับทุกวัสดุ โปรโตคอลโครงการควรตรงกับความเข้มข้นของเคมีที่แท้จริง เวลาที่อยู่อาศัย วิธีการล้าง และการฝึกล้าง
วิศวกรรม takeaway
ขอความต้านทานต่อ SOP การทำความสะอาดที่แท้จริง ไม่ใช่เพียง แต่วลีทั่วไปเช่น "ทำความสะอาดได้ง่าย" สารเคมี, ความเข้มข้น, เวลาการติดต่อและเกณฑ์การตรวจสอบต้องมองเห็
| ครอบครัวตัวแทน | การใช้งานทั่วไป | ความเสี่ยงของผนังที่อาจเกิดขึ้น | การตอบสนองข้อกำหนด |
|---|---|---|---|
| IPA หรือเอธานอล | ล้างเป็นประจำ | อ่อนนุ่ม, น่าเบื่อ หรือที่เหลือในการเคลือบที่ไม่ดี | ตรวจสอบความทนทานต่อเคลือบ/แอลกอฮอล์ HPL และความทนทานในการเช็ด |
| ไฮโดรเจนเปอร์ออกไซด์ | การสนับสนุนการฆ่าเชื้อและการฆ่าเชื้อชีวภาพ | การออกซิเดชัน การโจมตีของสารปิดผนึก การฟอกขอบ | ตรวจสอบความเข้ากันได้ VHP / H2O2 ของเหลวสําหรับใบหน้า, ปะเก็นและสารปิดผนึก |
| โซเดียมไฮโพคลอไรต์ | ทำความสะอาดหรือทำความสะอาดลึกประจํา | การสีสี, การกัดกร่อน, การเคลือบสลาย, การโจมตีคลอไรด์. | ยืนยันความเข้มข้นของ hypochlorite การฝึกฝนล้างและการตรวจสอบ จำกัด |
| กรด Peracetic หรือ sporicides | การควบคุมจุลินทรีย์แบบหมุน | ความเครียดออกซิเดชั่นและการสลายของสารปิดผนึก | ทำการสัมผัสตัวอย่างที่ข้อมูลเคมีไม่สมบูรณ์ |
HPL กับเหล็ก
แผงเหล็กเคลือบ HPL แก้ปัญหาที่แตกต่างกัน

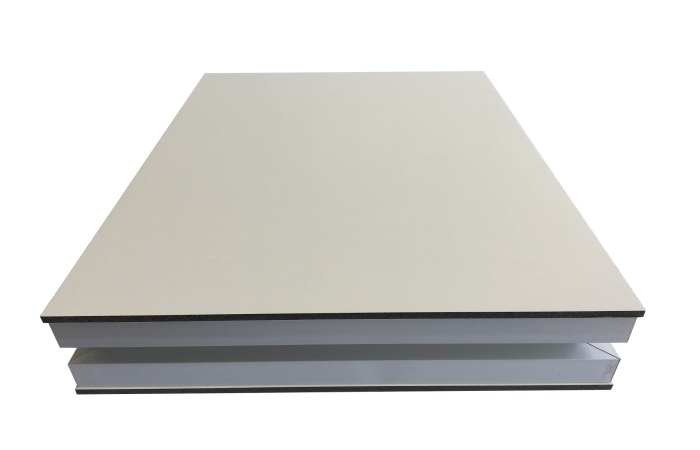

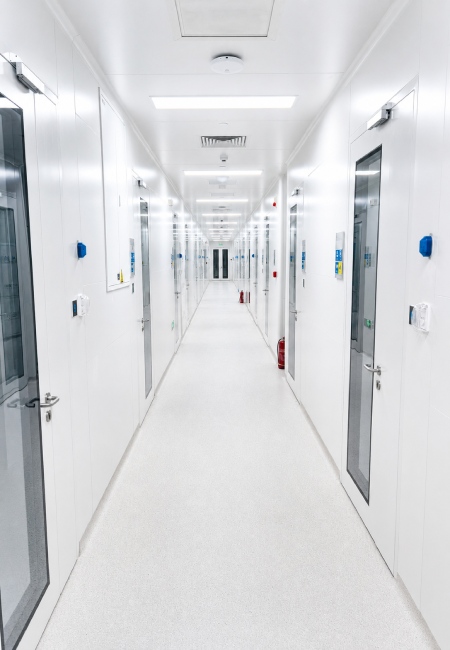

แผงห้องสะอาด HPL มักจะเลือกที่ผนังต้องต้านทานการล้างลงบ่อยครั้ง, การสัมผัสกับเคมีและผลกระทบ พื้นผิวที่หนาแน่นสามารถแข็งแรงได้ในทางเดินยา ห้องสูตร พื้นที่สนับสนุนการล้างและห้องทดลอง ความเสี่ยงในการติดตั้งมักจะอยู่ที่ขอบและจุดเชื่อมต่อ ดังนั้นโครงการ HPL จึงต้องการการตัดที่มีวินัย การป้องกันคอบและสารปิดผนึกที่เข
แผงแซนวิชเหล็กเคลือบ ใช้กันอย่างแพร่หลายเพราะมันให้ความสะอาด, ความมั่นคงของมิติและการติดตั้งโมดูลที่มีประสิทธิภาพ ตัวแปรสําคัญคือประเภทการเคลือบ, การรักษาก่อน, ความต้านทานการกัดกร่อน, ความแบนของแผง, การเลือกแกนและการออกแบบร่วม ในพื้นที่เคมีที่รุนแรง ระบบสแตนเลสหรือพื้นผิวที่ปรับปรุงอาจเป็นที่เหมาะสมสําหรับพื้นที่การฉีดหรือการล้างที่เลือก
คำตอบที่ถูกต้อง ไม่ใช่วัสดุเดียวสําหรับทุกห้อง การออกแบบที่ปฏิบัติมักจะรวมเหล็กเคลือบสําหรับห้อง GMP ทั่วไป, HPL สําหรับโซนสัมผัสสูงและฆ่าเชื้อสูง, และการป้องกันสแตนเลสใกล้กับกระบวนการ
ความสะอาด
ความสะอาดได้ขึ้นอยู่กับเรขาคณิตข้อต่อไม่ใช่เพียงพื้นผิวเงา

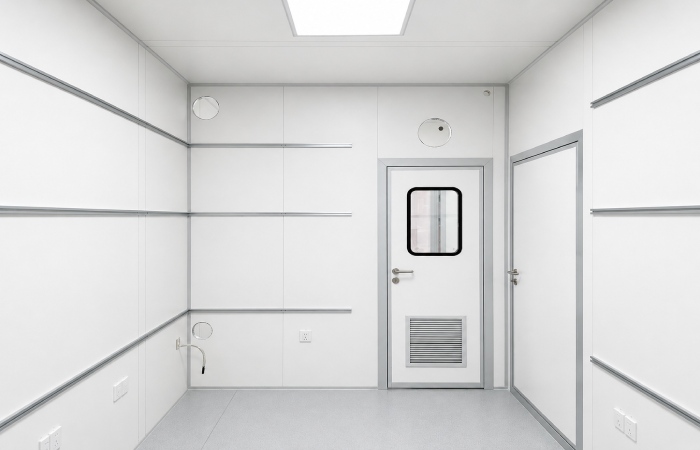

แผงผนังที่มีความมันวาวยังอาจล้มเหลวถ้าห้องมีขอบ, ข้อต่อท้องที่เปิด, ลูกปัดซิลิโคนหยาบ, หัวสกรูที่เปิดเผย หรือกรอบที่ร่อน Annex 1 เตือนต่อช่องว่างที่ยากที่จะทำความสะอาดได้อย่างมีประสิทธิภาพ และเรียกร้องให้ประตูหลีกเลี่ยงช่องว่างที่ยากที่จะทำความสะอาด ดังนั้นแผงผนังยาควรจับคู่กับหน้าต่างล้าง, ประตูห้องสะอาดล้าง, การปิดผนึกและการเจาะบริการที่ควบคุม
ISO 14644-5:2025 กรอบการทำงานห้องสะอาดรอบโปรแกรมควบคุมการทำงานที่รวมถึงการทำความสะอาด การบำรุงรักษาและการติดตาม สําหรับแผงผนัง นั่นหมายความว่าห้องที่เสร็จสิ้นควรรองรับ SOP การทำความสะอาด: ผู้ประกอบการต้องสามารถเข้าถึงพื้
- ใช้มุมภายในที่มีการฆ่าเชื้อประจำต้องใช้เส้นทางเช็ดอย่างต่อเนื่อง
- รักษาหน้าต่าง ประตู และกล่องผ่านให้ตรงกับพื้นผิวผนัง
- แผงซีลข้อต่อกับวัสดุที่เข้ากันได้กับการหมุนสารฆ่าเชื้อ
- หลีกเลี่ยงอุปกรณ์ยึดที่เปิดเผย ลูกปัดและดักความชื้น
แกนและการเชื่อมโยง
แกนไม่สัมผัสยาฆ่าเชื้อ แต่ยังมีผลต่อประสิทธิภาพในระยะยาว
หลักของแผงแซนวิชห้องสะอาดควรเลือกสําหรับประสิทธิภาพด้านไฟ ความแข็งแรง ความแบน ความต้องการด้านเสียงและความไวต่อความชื้น ขนสัตว์หินและแมกนีเซียมออกไซด์เป็นเรื่องทั่วไปที่ประสิทธิภาพด้านไฟและความแข็งแรงเป็นสิ่งสำคัญ อลูมิเนียม honeycomb สามารถรองรับแผงแบนมากสําหรับระบบผนังและเพดานพรีเมี่ยม แกน PU หรือ PIR อาจพิจารณาได้ที่ฉนวนความร้อนเป็นแรงขับเคลื่อนหลัก โดยขึ้นอยู่กับกลยุทธ์ไฟของโครงการ

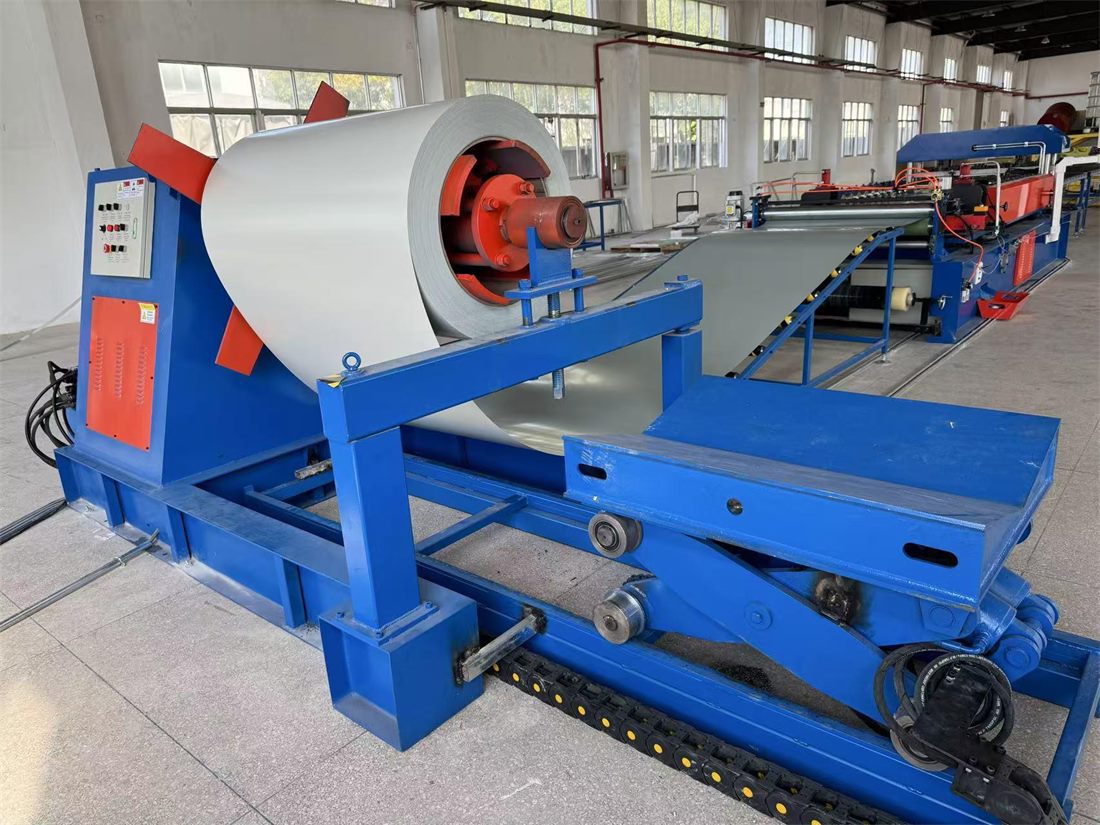

คุณภาพการติดสําคัญเพราะการทำความสะอาดซ้ำซ้ำสามารถนำความชื้นและการใช้จักรยานความร้อน หากใบหน้าแผง, แกนและกาวไม่ตรงกันได้ดี ผลอาจเป็นฟอง, กลองหรือ delamination สําหรับโครงการยา การควบคุมการผลิตแผง บันทึกวัสดุที่เข้า และการตรวจสอบการติดตั้งสถานที่ควรเป็นส่วนหนึ่งของแพ็คเกจการขาย
แพ็คเกจคุณสมบัติ
สิ่งที่ต้องขอก่อนการอนุมัติแผงผนังยา
ผู้จัดจำหน่ายที่น่าเชื่อถือควรช่วยเชื่อมต่อการก่อสร้างผนังกับกลยุทธ์ควบคุมมลพิษของสถานที่ การส่งไม่ควรหยุดที่ความหนาและสีของแผง มันควรแสดงให้เห็นว่าระบบผนังจะยังคงสามารถทำความสะอาด, ปิดผนึกและตรวจสอบได้อย่างไรภายใต้โปรแกรมการทำความสะอาดแท้จริงของสถานที่
- แมทริกซ์ของสารฆ่าเชื้อ ความเข้มข้น เวลาอาศัย และการเปลี่ยนแปลงพื้นผิวที่ยอมรับ
- ข้อมูลวัสดุพื้นผิวสำหรับ HPL, เหล็กเคลือบหรือโซนสแตนเลส
- ข้อต่อแผง, coving มุม, กรอบประตู, กรอบหน้าต่างและรายละเอียดกล่องผ่าน
- เหตุผลการเลือกหลักสําหรับการจัดอันดับเพลิง ความแข็ง ความแบน และการสัมผัสกับความชื้น
- บันทึกการตรวจสอบคุณภาพโรงงานสําหรับการติดต่อแผง, ขนาดและพื้นผิว
- รายการตรวจสอบสถานที่สำหรับขีดข่วนข้อต่อเปิด คุณภาพของสารปิดผนึกและความสะอาด
ตรวจสอบข้อมูลทางเทคนิค
ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้
| ข้อเท็จจริงที่ใช้ | แหล่ง | ความหมายของการออกแบบ |
|---|---|---|
| พื้นผิวห้องสะอาดที่เปิดเผยควรราบรื่น ไม่ผ่านและไม่แตก วัสดุควรอนุญาตให้ทำความสะอาดและฆ่าเชื้อซ้ำซ้ำ | EU GMP ภาคแนบ 1, 2022 | ระบุแผงผนัง ข้อต่อ และประตูเป็นพื้นผิวที่ทำความสะอาดได้ ไม่ใช่แค่พาร์ติชันห้อง |
| พื้นที่การประมวลผลที่ไม่ฆ่าเชื้อต้องการผนังเรียบ แข็ง ทำความสะอาดได้ง่าย และระบบทำความสะอาด/ฆ่าเชื้อ | คู่มือการประมวลผลไม่ฆ่าเชื้อ FDA | พื้นผิวและอินเตอร์เฟซของแผงผนังควรสนับสนุนการสุขอนามัยและการตรวจสอบประจํา |
| ISO 14644-5:2025 รวมถึงการทำความสะอาด การบำรุงรักษา และการติดตามภายในการควบคุมการดําเนินงานของห้องสะอาด | ISO 14644-5:2025 | รายละเอียดผนังควรเลือก เพื่อให้ทีมงานสามารถทำความสะอาด บำรุงรักษา และติดตามได้อย่างสม่ำเสมอ |
| ความต้านทานทางเคมีของวัสดุพลาสติกหรือลามิเนตสามารถประเมินได้โดยใช้วิธีการสัมผัสกับสารปฏิกิริยาเคมีที่บันทึก | รายการ ASTM D543-21 | HPL และโพลีเมอร์ควรตรวจสอบกับการหมุนสารฆ่าเชื้อที่แท้จริง |
มาตรฐานที่อ้างอิง
มาตรฐานที่อ้างอิงและหมายเหตุการเข้าถึงสาธารณะ
- EU GMP Annex 1 การผลิตผลิตภัณฑ์ยาฆ่าเชื้อ : PDF สาธารณะ ใช้สำหรับสถานที่ พื้นผิวเรียบ การทำความสะอาดซ้ำซ้ำและความเข้ากันได้กับยาฆ่าเชื้อ
- คำแนะนำของ FDA สําหรับอุตสาหกรรม ผลิตภัณฑ์ยาฆ่าเชื้อที่ผลิตโดยการแปรรูปยาฆ่าเชื้อ : PDF สาธารณะ ใช้สำหรับการทำความสะอาดผนังและความคาดหวังในการทำความสะอาด / ฆ่าเชื้อห้อง
- ISO 14644-5:2025 : หน้า ISO อย่างเป็นทางการสําหรับการดำเนินงานห้องสะอาด มาตรฐาน ISO เต็มรูปแบบมีลิขสิทธิ์และอาจต้องซื้อ หน้าอย่างเป็นทางการให้ข้อมูลสรุปและสถานะการตีพิมพ์
- ASTM D543-21 : รายการ ANSI สําหรับการประเมินความต้านทานทางเคมีของพลาสติก ข้อความเต็ม ASTM อาจต้องซื้อ ใช้แหล่งที่มาอย่างเป็นทางการ / ได้รับอนุญาตสําหรับคุณสมบัติโครงการ
คำถามที่พบบ่อย
คำถามที่ถามบ่อย
แผงผนังห้องสะอาดที่ดีที่สุดสำหรับการฆ่าเชื้อยาคืออะไร?
แผงห้องสะอาด HPL สามารถทนต่อไฮโดรเจนเปอร์ออกไซด์และสีฟอกขาวได้หรือไม่?
ทำไมมุมที่มีความรุนแรงเป็นสิ่งสำคัญในการออกแบบผนังห้องสะอาด?
เอกสารใดที่ควรขอสําหรับแผงผนังที่ทนต่อสารเคมี?
ระบุกำแพงเป็นส่วนหนึ่งของกลยุทธ์ควบคุมมลพิษ
แผงผนังห้องสะอาดทนต่อสารเคมีไม่ได้ถูกเลือกโดยสีพื้นผิวเท่านั้น สําหรับสภาพแวดล้อมฆ่าเชื้อยา ข้อกำหนดควรเชื่อมต่อวัสดุพื้นผิว, แกนแผงแซนวิช, การออกแบบร่วม, มุมโค้ง, ประตูห้องสะอาด, หน้าต่าง, ผ่านและเอกสารการตรวจสอบเป
