สถาบันวิทยาศาสตร์จีน ศึกษากรณีโครงการสัตว์ห้องทดลองเซี่ยงไฮ้: ซองจดหมายห้องสะอาดและอินเตอร์เฟซการควบคุมสิ่งแวดล้อม

การศึกษากรณีโครงการ สถานที่สัตว์ห้องปฏิบัติการ

สถาบันวิทยาศาสตร์จีน ศึกษากรณีโครงการสัตว์ห้องทดลองเซี่ยงไฮ้: ซองจดหมายห้องสะอาดและอินเตอร์เฟซการควบคุมสิ่งแวดล้อม

กรณีโครงการ Wonclean สําหรับสถานที่สัตว์ห้องทดลองของสถาบันวิทยาศาสตร์จีนเซี่ยงไฮ้ โดยเน้นไปที่แผงผนังห้องสะอาด, ประตูห้องสะอาด, ทางเดินควบคุม, อ

ระบบผนังห้องสะอาด แผงห้องสะอาด ประตูห้องสะอาด กล่องผ่าน

สิ่งอำนวยความสะดวกสัตว์ในห้องทดลองไม่ใช่ห้องสะอาดทั่วไป พวกเขาต้องสนับสนุนสวัสดิสัตว์ ความน่าเชื่อถือของการวิจัย ความปลอดภัยของผู้ดําเนินการ การไหลของบุคลากรที่ควบคุม การโอนวัสดุ ในโครงการสถานที่สัตว์ของสถาบันวิทยาศาสตร์จีนเซี่ยงไฮ้นี้ ซองจดหมายห้องสะอาดถูกจัดการเป็นระบบวิศวกรรมแบบบูรณาการ แทนที่จะเป็นการรวบรวมแผงแ

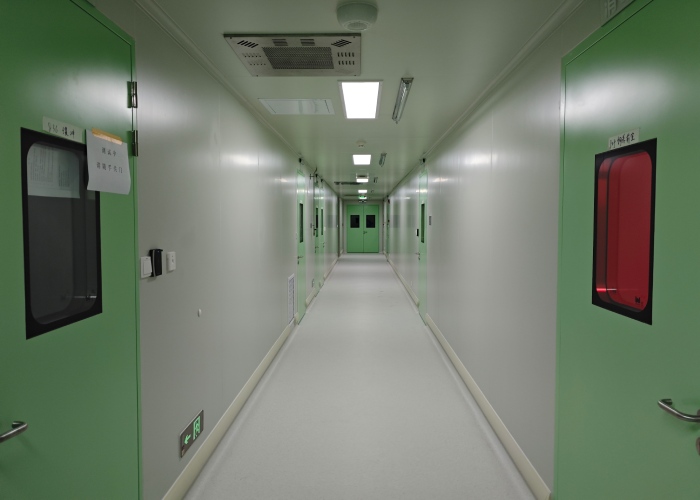

สถาบันวิทยาศาสตร์จีนเซี่ยงไฮ้ห้องปฏิบัติการสัตว์ทางเดินทางสะอาดพร้อมแผงผนังห้องสะอาดประตูและหน้าต่างวิ
ภาพโครงการ ทางเดินสัตว์ที่ควบคุมด้วยแผงผนังห้องสะอาด ประตูห้องสะอาด หน้าต่างดู ตะแกรงอากาศกลับมาและอินเตอร์เฟซบริการเพดาน

ภาพถ่ายโครงการ

แพ็คเกจสิ่งอำนวยความสะดวกสัตว์หลายวิชา

โฟลเดอร์โครงการที่ตรวจสอบระบุโครงการสถาบันวิทยาศาสตร์จีนเซี่ยงไฮ้ด้วยภาพวาดห้องสัตว์ห้องทดลอง, เอกสารห้องสัตว์อาคารใต้ 2, ข้อมูลการผลิตแผงผนัง, ข้อมูลประตูห้องสะอาด และแพ็คเกจ CAD ที่กว้าง

ข้อเท็จจริงโครงการที่ได้รับการยืนยันจากไฟล์ท้องถิ่นและรูปภาพเว็บไซต์ที่ได้รับการตรวจสอบ
รายการ รายละเอียดที่ยืนยัน ค่าวิศวกรรม
ประเภทโครงการ โครงการสัตว์ห้องทดลอง / ห้องสัตว์ในเซี่ยงไฮ้ ต้องการห้องที่สามารถทำความสะอาดได้ การเข้าถึงที่ควบคุม การประสานงานของบริการและการควบคุมสิ่งแวดล้อม
พื้นที่อาคารในไฟล์โครงการ อาคารใต้ 2 ภาพวาดห้องสัตว์ 7F-9F เอกสารแผงผนังที่เกี่ยวข้องกับห้องสัตว์ แสดงขอบเขตโครงการหลายชั้น แทนห้องเดียว
ระบบผนัง แผงการทำความสะอาดด้วยมือ 50 มม. พร้อมแผ่นเหล็กสีขาว-เทา 0.5 + 0.5 มม. ที่กำหนดเองที่ระบุไว้ในตารางแผงที่ตรวจสอบ รองรับผนังที่ทำความสะอาดได้, ขนาดแผงที่ประสานงานและติดตั้งที่สามารถซ้ำได้ในพื้นที่สัตว์ที่ควบคุม
การควบคุมการเข้าถึง ประตูห้องสะอาด, หน้าต่างสังเกต, อินเตอร์เฟซอาบน้ำอากาศ / บุคลากรเข้า และตารางประตูมีอยู่ในไฟล์โครงการหรือภาพสถานที่ ช่วยแยกทางเดินสะอาด ห้อง พื้นที่สนับสนุน และเส้นทางการโอน
การติดตามสิ่งแวดล้อม ภาพเว็บไซต์แสดงสนามการติดตามสดสําหรับความแตกต่างของความดัน การเปลี่ยนแปลงอากาศ การไหลของอากาศที่จ่าย / ไอเสีย อุณหภูมิและความชื้น รองรับการมองเห็นการดำเนินงานสําหรับสถานะห้องและความสมดุล HVAC

ซองจดหมายห้องสะอาด

ทำไมสิ่งอำนวยความสะดวกสัตว์ต้องการมากกว่าผนังเรียบ

แผงผนังในห้องสัตว์ต้องทนต่อการล้างซ้ำซ้ำซ้ำ การฆ่าเชื้อ การกระแทกจากรถเข็นและอุปกรณ์กรง และการจราจรบ่อยที่ประตูและมุม ตารางแผงที่ตรวจสอบสําหรับโครงการนี้มีรายการแผงการทำความสะอาดด้วยมือ 50 มม. ด้วยการก่อสร้างแผ่นเหล็กสี 0.5 + 0.5 มม. จุดสำคัญทางวิศวกรรมไม่ใช่ความหนาของแผงเดียว มันคือวิธีที่แผงเชื่อมต่อกับประตู, พื้น, เพดาน, ตะแกรงอากาศและการเจาะบริการ

สําหรับสถานที่สัตว์ห้องปฏิบัติการ ความสะอาดและการบำรุงรักษาสามารถปกป้องสภาพการวิจัย ระบบผนังควรลดขอบ ขอบดูดซึมที่เปิดเผย และช่องว่างที่ไม่ได้รับการควบคุม มุม, กระโปรง, หน้าต่างสังเกต และกรอบประตูควรวางแผนรวมกัน เพราะอินเตอร์เฟซเหล่านี้กลายเป็นสถานที่แรกที่ทดสอบคุณภาพการทำความสะอาดและความซื่อสัตย์ของห้อง

โครงการนี้ติดตามโลจิกเดียวกับที่ Wonclean ใช้สําหรับโครงการห้องสะอาดที่ควบคุม: ประสานงานซองจดหมายก่อนการติดตั้งเพื่อให้ทีมสนามไม่จําเป็นต้องปรับปรุงรอบๆ อุปกรณ

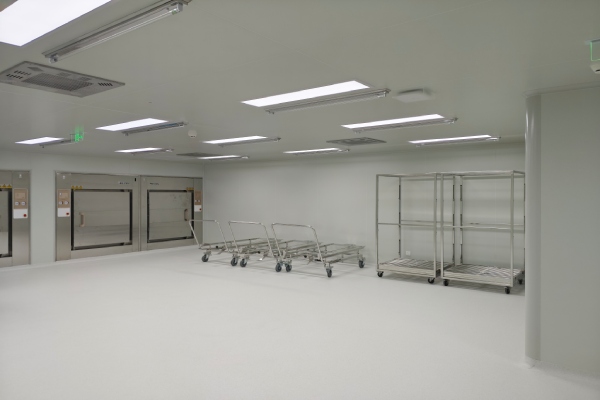

ภายในห้องปฏิบัติการสัตว์ที่มีแผงเพดานห้องสะอาดไฟปล่อยอากาศและรถโอนสแตนเลส
ภาพโครงการ พื้นที่สนับสนุนห้องสัตว์แสดงพื้นผิวผนังและเพดานที่ทำความสะอาดได้, แสง, ช่องออกอากาศและรถถ่ายสแตนเลส

การควบคุมการไหล

บุคลากร สัตว์ วัสดุ และเส้นทางขยะ

ที่ คู่มือสำหรับการดูแลและใช้สัตว์ห้องทดลอง เน้นว่าสภาพแวดล้อมของสถานที่ควรสนับสนุนการดูแลสัตว์ สุขอนามัย และการดําเนินงานที่เหมาะสม จากมุมมองทางวิศวกรรม นี่หมายถึงการวางแผนห้อง เส้นทางการถ่ายโอน และสถานที่ประตูต้องเข้ากับวิธีการที่สัตว์ กรง เครื่องนอน อาหาร อุปกรณ์สะอาด และขยะเคลื่อน

บทบาทของ Wonclean ในโครงการแบบนี้ คือการทําให้ซองจดหมายห้องสะอาด ทํางานกับการไหลนั้น ประตูห้องสะอาดและหน้าต่างสังเกตช่วยให้พนักงานดูแลห้องโดยไม่ต้องเข้าไปที่ไม่จําเป็น กล่องผ่านหรืออินเตอร์เฟซการโอน ช่วยย้ายวัสดุโดยไม่ต้องเปลี่ยนทุกห้องเข้าเป็นจุดจราจร อาบน้ำอากาศและอินเตอร์เฟซการเข้าสู่บุคลากรสามารถช่วยควบคุมการขนส่งอนุภาคได้ที่การประเมินความเสี่ยงของโครงการต้องการ

ภาพโครงการแสดงทางเดินที่ควบคุม มีประตูห้อง หน้าต่างดูและอินเตอร์เฟซด้านอากาศ องค์ประกอบเหล่านี้ควรตีความว่าเป็นส่วนหนึ่งของกลยุทธ์การควบคุมเส้นทาง ไม่ใช่เป็นการตกแต่ง

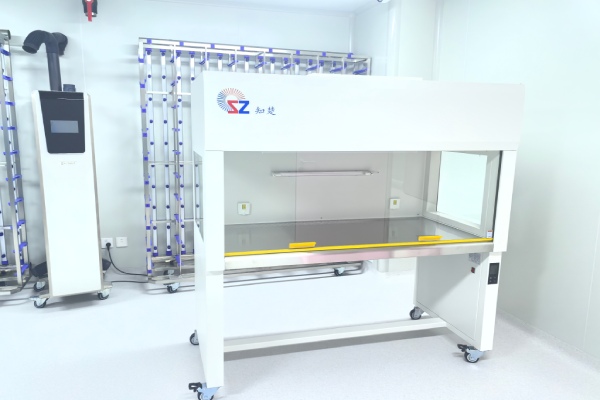

พื้นที่สนับสนุนการฆ่าเชื้อและโอนสัตว์ในห้องปฏิบัติการด้วยแผงห้องสะอาดและอุปกรณ์สแตนเลส
ภาพโครงการ โซนสนับสนุนด้วยแผงห้องสะอาดและอุปกรณ์ที่เกี่ยวข้องกับการโอนสําหรับการจัดการวัสดุและกรง

HVAC และการติดตาม

ห้องสัตว์ขึ้นอยู่กับความดันที่มองเห็น การไหลของอากาศ การควบคุมอุณหภูมิและความชื้น

สําหรับสิ่งอำนวยความสะดวกสัตว์ HVAC ไม่ใช่เพียงแค่ระบบความสะดวกสบาย มันสนับสนุนความสัมพันธ์ความดัน การควบคุมกลิ่น ความมั่นคงอุณหภูมิ ความมั่นคงความชื้น และการแยกระหว่างโซนที่ทํางาน ภาพโครงการแสดงแผงตรวจสอบสิ่งแวดล้อมที่มีสนามสําหรับความแตกต่างของความดัน การเปลี่ยนแปลงอากาศ การไหลของอากาศให้บริการ การไหลของอากาศไอเสีย อุณหภ

ค่าหน้าจอที่แสดงเป็นการอ่านรูปภาพของเว็บไซต์ ไม่ใช่ข้อกำหนดสากล บทเรียนวิศวกรรมมีความสำคัญมากขึ้น: สิ่งอำนวยความสะดวกสัตว์ควรทําให้พารามิเตอร์ห้องที่สําคัญมองเห็นได้สําหรับผู้ปฏิบั

ISO 14644-4 มีความสัมพันธ์ที่โครงการรวมถึงการออกแบบสไตล์ห้องสะอาด การก่อสร้างและโลจิกเริ่มต้น การยอมรับสุดท้ายยังคงควรขึ้นอยู่กับ URS ของเจ้าของ รหัสท้องถิ่น ความต้องการของสัตว์ห้องปฏิบัติการ และบันทึกการใช้งาน

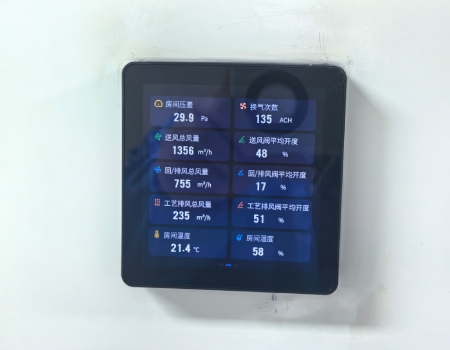

แผงตรวจสอบสิ่งแวดล้อมของสถานที่สัตว์ห้องปฏิบัติการแสดงความแตกต่างของความดันอากาศการเปลี่ยนแปลงอุณหภูมิและความชื้
ภาพโครงการ หน้าจอตรวจสอบสิ่งแวดล้อมแสดงความดันในห้อง, ACH, การไหลของอากาศที่จ่าย/ระบายอากาศ, อุณหภูมิและความชื้น

โลจิกส่ง

การจัดส่งแผงและประตูต้องทำตามแพ็คเกจการวาด

ชุดไฟล์โครงการรวมถึงภาพวาดห้องสัตว์ ตารางแผงผนัง และเอกสารประตูห้องสะอาด การประสานงานนั้นเป็นสิ่งที่จําเป็น เพราะห้องพักสัตว์มักจะรวมอินเตอร์เฟซมากมายในพื้นที่ที่กะทัดรัด: ประตูห้องสะอาด, หน้าต่างสังเกต, เทอร์มินัลเพดาน, แสง, ตะแกรง

ระบบแผงไม่สามารถรักษาได้แยกจากตารางประตูหรือแผน HVAC หากตะแกรงกลับ, การสวิงประตู, กล่องผ่านหรืออุปกรณ์ตรวจสอบถูกเปลี่ยนในระหว่างการติดตั้ง, การเข้าถึงการทำความสะอาดและความสัมพันธ์ความดันอาจ

ดังนั้นคุณค่าโครงการของ Wonclean คือการจัดส่งผนังและประตูห้องสะอาด ที่สามารถตรวจสอบได้กับภาพวาดก่อนการติดตั้งสถานที่ สําหรับห้องสัตว์ห้องปฏิบัติการ นี้ลดความเสี่ยงของการตัดสนาม, ข้อต่อที่เปิดเผย และการปิดผนึกที่ไม่สม่ำเสมอ

ตรวจสอบข้อมูลทางเทคนิค

การศึกษากรณีนี้ยืนยันอะไร

  • โฟลเดอร์โครงการระบุสิ่งอำนวยความสะดวกสัตว์ห้องทดลอง / โครงการห้องสัตว์ของสถาบันวิทยาศาสตร์จีนเซี่ยงไฮ้
  • แพ็คเกจภาพวาดรวมถึงไฟล์ CAD ที่เกี่ยวข้องกับห้องสัตว์ในอาคารใต้ 2 รวมถึงมิติห้องสัตว์และอ้างอิงภาพวาดห้องสัตว์ในอาคารใต้ 2 7F-9
  • ตารางแผงผนังที่ตรวจสอบระบุแผงการทำความสะอาดด้วยมือ 50 มม. ด้วยการก่อสร้างแผ่นเหล็กสีขาวสีเทา 0.5 + 0.5 มม.
  • ประตูห้องสะอาด ประตูที่สะอาดและเอกสารการผลิต / การตั้งค่าแผงมีอยู่ในโฟลเดอร์โครงการ แต่บทความนี้ไม่ได้เผยแพร่ปริมาณที่ลับหรือค่าสัญญา
  • ค่าการตรวจสอบสิ่งแวดล้อมที่เห็นในรูปของสถานที่ถูกจัดการเป็นการอ่านการทำงานที่ถ่ายภาพ ไม่ใช่เป็นเกณฑ์การออกแบบทั่วไป
  • บทความนี้ไม่ได้อ้างว่าการจัดประเภทห้องสุดท้าย สายพันธุ์สัตว์ ระดับความปลอดภัยทางชีวภาพ สถานะ SPF หรือสถานะการรับรอง รายการเหล่านี้ต้องการการยืนยันและบันทึกการกำกับดูแลที่ให้โดยเจ้าของ

มาตรฐานเทคนิคที่อ้างอิง

แหล่งที่จะตรวจสอบในระหว่างวิศวกรรมสิ่งอำนวยความสะดวกสัตว์

คำถามที่พบบ่อย

คำถามที่พบบ่อยเกี่ยวกับโครงการสัตว์ห้องปฏิบัติการ

อะไรที่ทำให้ห้องพักสัตว์แตกต่างจากห้องสะอาดทั่วไป?

สิ่งอำนวยความสะดวกสัตว์ต้องสนับสนุนสวัสดิสัตว์ สุขอนามัย บุคลากรและการไหลของวัสดุ การควบคุมกลิ่นและพารามิเตอร์สิ่งแวดล แผงห้องสะอาดและประตูเป็นส่วนหนึ่งของระบบปฏิบัติการนั้น

ข้อมูลแผงผนังได้รับการยืนยันสําหรับโครงการนี้?

ตารางแผงผนังที่ตรวจสอบระบุแผงการทำความสะอาดด้วยมือ 50 มม. ด้วยการก่อสร้างแผ่นเหล็กสีขาวสีเทาสำหรับขอบเขตของสถานที่สัตว์

ทำไมการตรวจสอบความดันและการไหลของอากาศจึงสําคัญในห้องสัตว์?

ความดัน การเปลี่ยนแปลงอากาศ การไหลของอากาศและการไหลของอากาศไอเสีย ช่วยรักษาการควบคุมทิศทางระหว่างห้องและทางเดิน การติดตามทําให้สภาพผิดปกติง่ายขึ้นสำหรับผู้ประกอบการในการระบุ

การศึกษากรณีนี้พิสูจน์สถานะ SPF หรือการจัดประเภทความปลอดภัยทางชีวภาพหรือไม่?

ไม่ รูปภาพและเอกสารการผลิตแสดงคุณสมบัติทางวิศวกรรม แต่สถานะ SPF ระดับความปลอดภัยทางชีวภาพหรือการจัดประเภทสุดท้ายต้องได้รับการยืนยันโดยการยืนย

การสนับสนุนโครงการ Wonclean

การวางแผนสถานที่สัตว์ห้องทดลองหรือพื้นที่วิจัยที่ควบคุม?

Wonclean สนับสนุนสิ่งอำนวยความสะดวกสัตว์ห้องปฏิบัติการ ห้องวิจัยสะอาดและห้องควบคุมที่มีแผงผนังห้องสะอาด ระบบเพดาน ประตู หน้าต่างสังเกต กล่องผ่าน

สําหรับโครงการสิ่งอำนวยความสะดวกสัตว์ใหม่ ให้แบ่งปันรายชื่อห้อง แผนภูมิการไหล แนวคิดความดัน ความต้องการในการทําความสะอาด ตารางประตู พื้นฐาน HVAC และการวางอุปกรณ
