การศึกษากรณีโครงการ Genetek Malaysia Cleanroom: ซองจดหมายแบบโมดูล, อาบน้ำอากาศ, H13 HEPA Terminals และ DX AHU Integration

การศึกษากรณีโครงการ Malaysia Modular Cleanroom

การศึกษากรณีโครงการ Genetek Malaysia Cleanroom: ซองจดหมายแบบโมดูล, อาบน้ำอากาศ, H13 HEPA Terminals และ DX AHU Integration

โครงการห้องสะอาดในมาเลเซีย ที่ Wonclean ประสานงานกับห้องสะอาดแบบโมดูล, ห้องอาบน้ำอากาศของบุคลากร, หน้าต่างวิสัยทัศน์แบบล้าง, ช่อง HEPA H13 และความต้องการ AHU ที่ขยายได้โดยตร

ห้องสะอาดแบบโมดูล ระบบผนังห้องสะอาด ห้องอาบน้ำอากาศ ประตูห้องสะอาด

สําหรับโครงการห้องสะอาดนอกตลาดบ้านของผู้จัดจำหน่าย ความท้าทายที่แท้จริงไม่ใช่เพียงการผลิตแผงหรืออุปกรณ์จัดส่ง โครงการต้องเชื่อมต่อภาพวาด โมดูลผนังที่ผลิต ประตู อาบน้ำอากาศ การกรองเทอร์มินัล ความจุ AHU และโลจิกการติดตั้งในสถานที่ ก่อนที่ห้องสะอาดจะถึงสิ่งอำนวยความสะดว โครงการ Genetek Malaysia เป็นตัวอย่างที่มีประโยชน์ของวิธีการที่ Wonclean เปลี่ยนกระแสการทำงานที่แยกกันเหล่านี้เป็นแพ็คเกจห้องสะอาดที่ประสานงานกัน

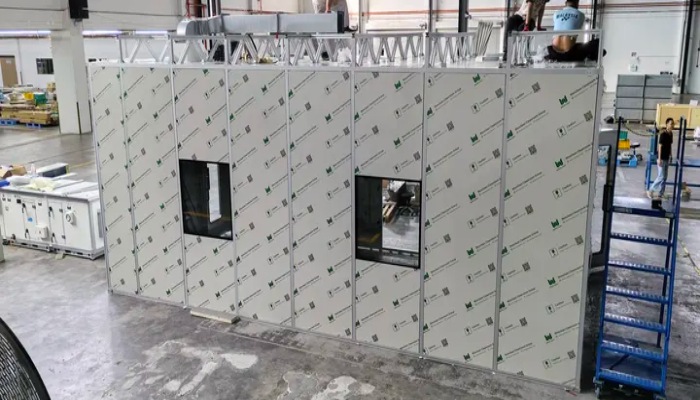

วิวหน้าโครงการห้องสะอาดโมดูล Genetek Malaysia พร้อมแผงผนังห้องสะอาดและหน้าต่างแบบบูรณาการ
ภาพโครงการ มองด้านหน้าของซองจดหมายห้องสะอาดโมดูล Genetek Malaysia ระหว่างการประกอบและการตรวจสอบเชิงปฏิบัติการ

ภาพถ่ายโครงการ

สิ่งที่ได้รับการประสานงานสําหรับ Malaysia Cleanroom

แพ็คเกจโครงการที่มีอยู่รวมถึงภาพวาดโครงสร้าง ภาพวาด HVAC ภาพวาดไฟฟ้า ไฟล์แบบจำลอง 3 มิติ ข้อมูลอุปกรณ์ AHU และข้อมูลคำสั่งซื้อการผลิต นั่นสำคัญเพราะซองจดหมายห้องสะอาดน่าเชื่อถือได้เพียงเมื่อแผงผนัง, ช่อง, การเชื่อมต่อท่อ, เส้นทางไฟฟ้า และอุปกรณ์การเข้าถึงได้รับการตรวจสอ

ข้อมูลโครงการได้รับการยืนยันจากคำสั่งซื้อการผลิต Genetek Malaysia และโครงสร้างไฟล์โครงการที่ได้รับการตรวจสอบ
รายการ รายละเอียดโครงการที่ยืนยัน ทำไมมันสำคัญ
สถานที่โครงการ มาเลเซีย สนับสนุนการประสานงานการส่งออก การบรรจุภัณฑ์ การควบคุมการวาดและการวางแผนการติดตั้งสถานที่
ซองจดหมายห้องสะอาด ระบบผนังโมดูลอร์พร้อมประตู, หน้าต่าง และอินเตอร์เฟซบริการแบบบูรณาการ ลดการตัดสนามที่ไม่ได้รับการควบคุม และรักษาช่องว่างให้สอดคล้องกับภาพวาด
หน้าต่างวิสัยทัศน์ 3 ชุด 980 x 1000 มม. แก้วสองชั้น แก้ว 5 มม. กรอบล้างด้วยสารแห้ง ปรับปรุงการมองเห็นในขณะที่ลดความเสี่ยงของขอบและความชื้นภายในชุดกระจก
อาบน้ำอากาศของบุคลากร หน่วยสามประตู หน่วยสองประตู แต่ละหน่วย 1200 x 900 x 2300 มม. สแตนเลส เป่าด้านเดียว ควบคุมการเข้าไปในพื้นที่เสื้อผ้า และช่วยลดอนุภาคหลวมที่พกพาโดยการไหลของบุคลากร
เทอร์มินัลเตียบ HEPA 6 ชุด, ข้อกำหนดกรอง H13, 500 m3 / h ต่อปล่อย, การเชื่อมต่อ 200 x 200 มม. เชื่อมต่อความสามารถในการกรองกับการวางแผน HVAC และการวางแผนการกระจายอากาศในห้อง
ระบบ AHU TICA AHU ขยายโดยตรง 2500 m3 / h ความดันสถิต 650 Pa ช่วงควบคุมอุณหภูมิ 19-25 C แสดงให้เห็นว่าปริมาณอากาศ ความดันสถิต และการควบคุมอุณหภูมิถูกจัดการตามความต้องการระดับโครงการ

ซองจดหมายแบบโมดูล

เชลล์ห้องสะอาดที่สร้างขึ้นรอบอินเตอร์เฟซ ไม่ใช่แผงเท่านั้น

ในโครงการห้องสะอาดแบบโมดูล พื้นผิวแผงผนังเป็นเพียงส่วนหนึ่งของการทํางาน รายละเอียดที่ยากที่สุดอยู่ที่ขอบ: กรอบประตู, หน้าต่างสังเกต, การเปลี่ยนเพดาน, การเจาะท่อ, เส้นทางบริการไฟฟ้าและข้อต่อสนาม สําหรับโครงการมาเลเซียนี้ หลักฐานทางภาพแสดงให้เห็นถึงเปลือกห้องสะอาดแบบโมดูลที่สำเร็จรูปพร้อมกับการเปิดผนังที่ประสานงานและจุดเข

วิธีการนี้สนับสนุนความตั้งใจ ISO 14644-4ซึ่งเกี่ยวกับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น มันไม่ได้หมายความว่าโครงการถูกจัดอัตโนมัติตามลักษณะ มันหมายความว่าห้องสะอาดจะง่ายขึ้นในการตรวจสอบ ติดตั้ง และเตรียมตัวสำหรับการทดสอบ

สําหรับโครงการต่างประเทศ การประสานงานแบบโมดูลยังช่วยลดปริมาณการทำงานใหม่ในสถานที่ เมื่อมีโมดูลหน้าต่าง, สถานที่อาบน้ำอากาศและอินเตอร์เฟซท่อที่รู้จักก่อนบรรจุ, ท

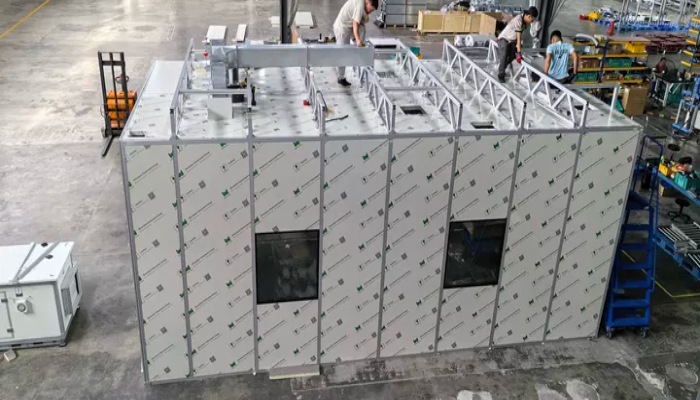

ภาพด้านบนของห้องสะอาดโมดูล Genetek Malaysia แสดงการวางแผงและการประสานงานบริการหลังคา
ภาพโครงการ ภาพด้านบนแสดงวิธีการประสานงานของเปลือกห้องสะอาด, การวางแผงและการเปิดบริการก่อนจัดส่ง

การควบคุมการเข้า

อาบน้ำอากาศและหน้าต่างล้างถูกจัดการเป็นส่วนประกอบขอบเขตห้องสะอาด

คำสั่งผลิตที่ตรวจสอบระบุสองรูปแบบอาบน้ำอากาศจากสแตนเลส: อาบน้ำอากาศสามประตูและอาบน้ำอากาศสองประตู ทั้ง 1200 x 900 x 2300 มม. ทิศทางการเปิดถูกควบคุมโดยภาพวาด นั่นสําคัญเพราะอาบน้ำอากาศเป็นส่วนหนึ่งของเส้นทางของบุคลากรและขอบเขตความดัน ไม่ใช่อุปกรณ์เสริมที่เป็นอิสระ

เหตุผลเดียวกันก็ใช้กับหน้าต่างวิสัยทัศน์ ข้อมูลโครงการมีรายการหน้าต่างคู่กระจกสามตัว พร้อมกรอบล้างและสารช่วยควบคุมความชื้น การบูรณาการล้างลดขอบที่เปิดเผย ในขณะที่แก้วคู่รองรับการดูแลโดยไม่ต้องเปิดขอบเขตห้องสะอาดซ้ำซ้ำ

สําหรับผู้ดําเนินการห้องสะอาด ผลลัพธ์นี้เป็นการปฏิบัติ: บุคลากรสามารถเข้าไปผ่านเส้นทางที่กําหนดไว้ ผู้ดูแลสามารถสังเกตห้องผ่านกระจกคงที่ และซองจด

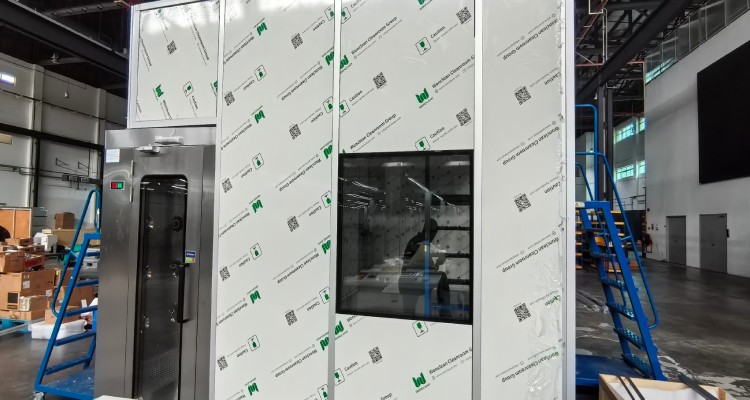

Genetek Malaysia ห้องอาบน้ำอากาศในห้องสะอาดและหน้าต่างวิสัยทัศน์ล้างที่รวมอยู่ในแผงผนังแบบโมดูล
ภาพโครงการ อินเตอร์เฟซหน้าต่างอาบน้ำอากาศและหน้าต่างวิสัยทัศน์แบบล้างที่รวมอยู่ในระบบผนังห้องสะอาดแบบโมดูล

การกรองและ HVAC

เอาท์เล็ตเทอร์มินัล H13 และข้อมูล DX AHU ที่ยึดออกแบบด้านอากาศ

คำสั่งซื้อโครงการมีรายการ 6 ช่อง HEPA ที่มีข้อกำหนดกรอง H13 แต่ละช่องมีค่าการไหลของอากาศ 500 m3 / h และการเชื่อมต่อท่อ 200 x 200 มม. กล่องที่ระบุไว้, ขนาดกรองและตัวกระจายให้สามารถตรวจสอบ HVAC และอินเตอร์เฟซเพดานก่อนการติดตั้ง

ข้อมูล AHU ที่ขยายตัวโดยตรงยังให้พื้นฐานวิศวกรรมที่ชัดเจน: ปริมาณอากาศ 2500 m3 / h, ความดันสถิต 650 Pa, ความสามารถในการทำความเย็น 28.7 กิโลวัตต์, ความสามารถในการทำความร้อน 18.6 กิโลวัตต์, ความร้อนไฟฟ้า 5 กิ ตัวเลขเหล่านั้นช่วยให้ทีมโครงการจัดเรียงสภาพความสะดวกสบาย การส่งการไหลของอากาศ และการเข้าถึงบริการกับห้องสะอาด

สำหรับการจัดประเภทหรือการจัดให้บริการ ISO 14644-3 เป็นการอ้างอิงที่เกี่ยวข้องสําหรับวิธีการทดสอบห้องสะอาด ข้อมูลโครงการสนับสนุนการประสานงานทางวิศวกรรม ในขณะที่ประสิทธิภาพสุดท้ายยังคงขึ้นอยู่กับคุณภาพการติดตั้ง การสมดุล การควบคุมการรั่วไหลและการ

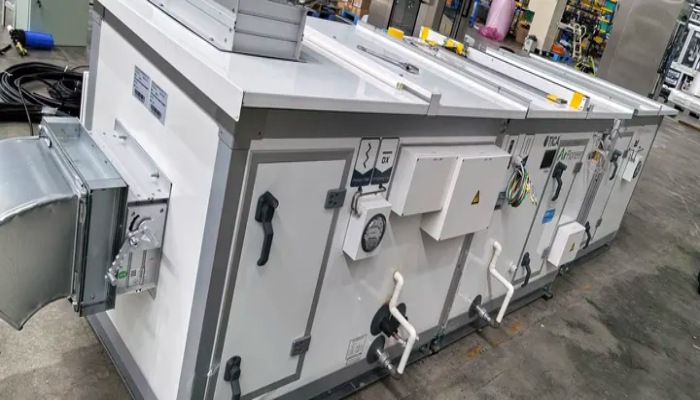

รายละเอียดอินเตอร์เฟส HVAC ห้องสะอาด Genetek Malaysia พร้อมการเชื่อมต่อท่อบนเปลือกห้องสะอาดโมดูล
ภาพโครงการ รายละเอียดอินเตอร์เฟส HVAC และด้านอากาศช่วยเชื่อมต่ออุปกรณ์ห้องสะอาดกับซองจดหมายแบบโมดูล

โลจิกส่งโครงการ

ทำไมแพ็คเกจการวาดภาพจึงสำคัญสำหรับกรณีห้องสะอาดส่งออก

ชุดไฟล์ Genetek Malaysia รวมถึง HVAC, ภาพวาดโครงสร้างและไฟฟ้า รวมถึงไฟล์แบบจำลอง 3 มิติ สําหรับผู้จัดจำหน่ายห้องสะอาดแบบโมดูล นั่นไม่ใช่การตกแต่งเอกสาร มันเป็นระบบควบคุมเพื่อหลีกเลี่ยงความไม่ตรงกันระหว่างโมดูลที่ผลิต, บริการในสถานที่และการเข้าถึงอุปกรณ์

ห้องสะอาดอาจได้รับความเสียหายจากความผิดพลาดในการประสานงานเล็ก ๆ: การเปิดท่อที่เปลี่ยนไปจากตารางเพดาน, การสวิงประตูที่ขัดแย้งกับการไหลของบุคลากร, กรอบหน้าต่างที่สร้างขอบ, หรือการสมมุติความดั การวาดภาพที่ประสานงานลดความเสี่ยงเหล่านั้น ก่อนโครงการออกจากโรงงาน

สําหรับลูกค้าที่วางแผนโครงการห้องสะอาดในมาเลเซียหรือเอเอเชียตะวันออกเฉียงใต้ กรณีนี้แสดงว่าทำไมมูลค่าวิศวกรรมของ Wonclean ค่าคือการบรรจุซองจดหมาย ระบบข้างอากาศ และอุปกรณ์การเข้าถึงเป็นโครงการที่สามารถสร้างและตรวจสอบได้

ตรวจสอบข้อมูลทางเทคนิค

กรณีโครงการนี้ทำและไม่เรียกร้องอะไร

  • อาบน้ำอากาศ, หน้าต่างวิสัยทัศน์, ช่อง HEPA และค่า AHU ที่ระบุไว้มาจากข้อมูลคำสั่งซื้อการผลิตโครงการที่ตรวจสอบ
  • H13 เป็นข้อกำหนดกรองโครงการ การทํางานของกรองสุดท้ายควรตรวจสอบโดยใบรับรองผู้จัดจำหน่ายและบันทึกการใช้งาน
  • การจัดประเภทห้องสะอาดไม่สามารถยืนยันจากรูปภาพหรือคำสั่งซื้อการผลิตได้ การจัดประเภทต้องทดสอบตามมาตรฐานโครงการที่ใช้และสถานะการใช้งาน
  • ชุดเอกสารโครงการยืนยันว่ามีเอกสาร HVAC โครงสร้าง ไฟฟ้า และประสานงานสามมิติ แต่การศึกษากรณีนี้ไม่ได้ผลิตภาพวาดลับ
  • การใช้กฎหมายขึ้นอยู่กับกระบวนการ ผลิตภัณฑ์ และความคาดหวังของหน่วยงานท้องถิ่นของลูกค้า บทความนี้เป็นการศึกษากรณีวิศวกรรม ไม่ใช่ใบรับรองการปฏิบัติตาม

มาตรฐานเทคนิคที่อ้างอิง

แหล่งที่ใช้ในการศึกษากรณีนี้

  • ISO 14644-4 : กล่าวถึงที่พูดถึงการออกแบบห้องสะอาด การก่อสร้าง และการประสานงานการเริ่มต้น
  • ISO 14644-3 : กล่าวถึงที่พูดถึงวิธีการทดสอบห้องสะอาดและโลจิกในการใช้งาน
  • ISO 14644-1 : อ้างอิงเป็นการอ้างอิงสําหรับการจัดประเภทความสะอาดอนุภาคในอากาศ
  • 21 CFR ส่วน 211 ส่วนย่อย Cการอ้างอิงสาธารณะที่มีประโยชน์สําหรับอาคารยา, สิ่งอำนวยความสะดวก, การระบายอากาศ, การกรองและการบำรุงรักษาความคาดหวังเมื่อโครงการถูกใช

คำถามที่พบบ่อย

คำถามที่พบบ่อย Genetek Malaysia Cleanroom Project

โครงการห้องสะอาดประเภทใดได้รับการส่งมอบสําหรับ Genetek Malaysia?

มันเป็นแพ็คเกจโครงการห้องสะอาดแบบโมดูล ที่เกี่ยวข้องกับการประสานงานซองจดหมายห้องสะอาด, ประตูและหน้าต่าง, การควบคุมการเข้าถึงอาบน้ำอากาศ, การวางแผนช่องออก HE

รายละเอียดอุปกรณ์ใดได้รับการยืนยันจากการสั่งซื้อโครงการ?

การสั่งซื้อที่ได้รับการตรวจสอบยืนยันว่าอาบน้ำอากาศจากสแตนเลสสองตัว หน้าต่างวิสัยทัศน์คู่กระจกสามตัว หน้าต่าง HEPA หกเทอร์มินัล H13 และ AHU ที่ขยายตัวโดยตรง TICA หนึ่

รูปโครงการพิสูจน์การจัดประเภทห้องสะอาดหรือไม่?

ไม่ รูปภาพแสดงคุณสมบัติการติดตั้งและการออกแบบ แต่การจัดประเภทห้องสะอาดจะต้องได้รับการยืนยันผ่านการทดสอบที่มีเอกสารโดยปกติ ISO 14644 ความต้องการและเกณฑ์การยอมรับของลูกค้า

ทำไมการประสานงานแบบโมดูลเป็นสิ่งสำคัญสําหรับโครงการห้องสะอาดในมาเลเซีย?

สําหรับโครงการส่งออก การประสานงานแบบโมดูลช่วยลดการทำงานใหม่ในสนามโดยการจัดเรียงแผงที่สร้างขึ้น, เปิด, อาบน้ำอากาศ, อินเตอร์เฟซ HVAC และเส้นทางไฟฟ้าก่อนจัดส
