การควบคุมการไหลของอากาศในห้องสะอาดแบบโมดูล: ระบบ HVAC ในห้องสะอาดและระบบล็อคอากาศในห้องสะอาดปรับปรุงความมั่นคงแรงดันได้อย่างไร

ห้องสะอาดแบบโมดูลสามารถรักษาการไหลของอากาศได้อย่างมั่นคงหลังจากติดตั้งอย่างรวดเร็วได้อย่างไร? บทความข่าวทางเทคนิคนี้อธิบายว่า Wonclean ประสานงาน HVAC ห้องสะอาด, การวางแผนล็อคอากาศห้องสะอาด, ตารางเพดาน FFU, แผงแซนวิชห้องสะอาด, และการออกแบบห้องปฏิบัติการคอนเทนเนอร์เพื่อปร

ห้องสะอาดแบบโมดูลสามารถใช้ HVAC ห้องสะอาดและการออกแบบล็อคอากาศห้องสะอาดเพื่อปรับปรุงความมั่นคงความดันได้อย่างไร?

ความดันมีเสถียรภาพ ห้องสะอาดแบบโมดูล ไม่ได้สร้างโดยแผงผนังเดียว มันขึ้นอยู่กับการไหลของอากาศที่ประสานงานกัน อากาศกลับ การควบคุมการเข้าถึง และการปิดซองจดหมาย Wonclean สนับสนุนวิธีการระบบนี้โดยการรวม ห้องสะอาด HVAC การวางแผนด้วยการควบคุม ห้องสะอาดล็อคอากาศ เส้นทาง โดยเฉพาะอย่างยิ่งในโครงการที่ยังใช้ส่วนขยายห้องสะอาดแบบพกพา, ทางเข้าอาบน้ำอากาศ, และกรอง HEPA ห้องสะอาดเพื่อการจัดตั้ง ISO / GMP อย่างรวดเร

ทำไมโครงการห้องสะอาดแบบโมดูลจึงให้ความสนใจกับการควบคุมการไหลของอากาศมากขึ้น?

โครงการห้องสะอาดแบบโมดูลให้ความสนใจมากขึ้นในการควบคุมการไหลของอากาศ เพราะการติดตั้งที่เร็วขึ้นสามารถสร้างคุณค่าเมื่อความดัน อุณหภูมิ ความชื้น และการควบคุมอนุภาค ในยา อุปกรณ์การแพทย์ เซมิคอนดักเตอร์ อาหาร เทคโนโลยีชีวภาพ และอุปกรณ์เครื่องมือที่แม่นยำ เส้นทางการไหลของอากาศที่ไม่มั่นคงสามารถสร้างการไหลกลับ การย้ายฝุ่น การกู้คืนความดันช้า

พื้นฐานทางเทคนิคคือห้องสะอาดควรออกแบบตามสภาพการควบคุมมลพิษที่สามารถวัดได้ ไม่ใช่ตามความเร็วของห้องพักเท่านั้น ผู้เป็นทางการ ISO 14644 การจัดประเภทห้องสะอาด กรอบจัดหมวดหมู่ห้องสะอาดตามความเข้มข้นของอนุภาคในอากาศ ในขณะที่โครงการ GMP Annex 1 ยังต้องการการควบคุมการเคลื่อนไหวของบุคลากร การโอนวัสดุ การตกความดัน การเข้าถึงการทําความสะอาด และการติดตามสิ่งแวดล้อม สําหรับผู้ซื้อนี้หมายถึง HVAC ห้องส

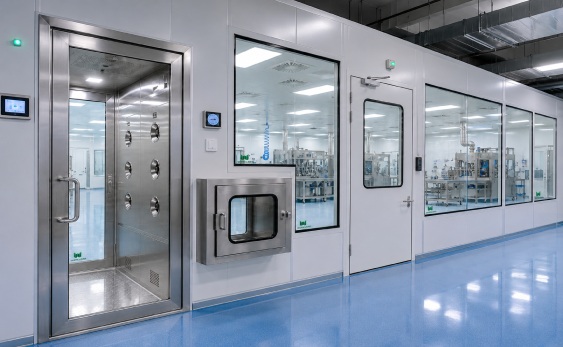

HVAC ห้องสะอาดแบบโมดูล และรูปแบบล็อคอากาศห้องสะอาดสำหรับความมั่นคงความดัน ISO GMP ด้วยตารางเพดาน FFU และการปิดผนังแผง

HVAC ในห้องสะอาดปรับปรุงความมั่นคงของความดันในโครงการแบบโมดูลอร์อย่างไร?

HVAC ในห้องสะอาดช่วยปรับปรุงความมั่นคงของความดันโดยการควบคุมการไหลของอากาศให้บริการ การไหลของอากาศกลับ การกรอง อุณหภูมิ ความชื้น และความแตกต่างของความดันจากห้ ในพื้นที่พื้นหลัง ISO Class 8 และโซนการสนับสนุน GMP Grade C/D ทีมโครงการมักจะตรวจสอบการเปลี่ยนแปลงอากาศต่อชั่วโมง, กลับสถานที่อากาศ, การโหลดกรอง, ความถี่การเปิดประตู, และความดันห้ เป้าหมายความดันทั่วไปมักจะประมาณ 10-15 Pa ระหว่างโซนสะอาดที่ติดกัน ขึ้นอยู่กับความเสี่ยงของกระบวนการและทิศทางการไหลของอากาศ

การออกแบบ HVAC ควรพิจารณาช่วงการทำงานที่ปฏิบัติของห้อง โครงการห้องสะอาดหลายแห่งใช้อุณหภูมิ 20-24 ° C และความชื้นสัมพันธ์ 45-60% เป็นการอ้างอิงการออกแบบทั่วไป แต่ค่าสุดท้ายควรปฏิบัติตามผลิตภัณฑ์ กระบ เมื่อ Wonclean ประสานงานการบูรณาการ HVAC กับแผงโมดูล, ตัวกรองเพดาน, ประตูห้องสะอาด, หน้าต่างห้องสะอาด, อาบน้ำอากาศ, กล่องผ่าน, และจุดควบคุมดิจิตอล, ระบบสามารถช่วยลดการปรับสนามที่

ล็อคอากาศห้องสะอาดมีบทบาทอะไรในการแยกมลพิษ?

ล็อคอากาศห้องสะอาดช่วยแยกมลพิษโดยการสร้างการเปลี่ยนแปลงที่ควบคุมระหว่างพื้นที่ที่มีความสะอาดหรือความดันที่แตกต่างกัน โดยไม่มีล็อคอากาศ การเปิดประตูบ่อยๆ อาจรบกวนการตกความดัน และอนุภาคที่จะเคลื่อนย้ายจากพื้นที่ที่สะอาดน้อยลงไปยังพื้นที่ที่สะอาดกว่า ในเส้นทาง GMP เกรด B / C / D ล็อคอากาศมักจะเชื่อมต่อกับขั้นตอนการแต่งตัว, ล็อคประตู, การเข้าถึงอาบน้ำอากาศ, การโอนกล่องผ่าน, และการติดตามความดัน

ล็อคอากาศควรออกแบบตามความถี่ของการจราจร, ลำดับการเปิดประตู, เวลาการกู้คืน, โลจิกการล็อค, และความต้องการในการปล่อยฉุกเฉิน สําหรับห้องสะอาดแบบโมดูล ล็อคอากาศห้องสะอาดไม่ใช่เพียงห้องเล็กๆ ระหว่างสองพื้นที่; เป็นบัฟเฟอร์ความดันที่ปกป้องทิศทางการไหลของอากาศ เมื่อล็อคอากาศ, อุปกรณ์ HVAC, อากาศกลับ, การปิดประตู, และที่ตั้งกล่องผ่านถูกวางแผนรวมกัน, ห้องสะอาดสามารถกู้คืนความดันได้อย่างคาดการณ์ได้มากขึ้นหลังจ

ทำไมตารางเพดานห้องสะอาดจึงสำคัญสําหรับการกระจายการไหลของอากาศ?

ตารางเพดานห้องสะอาดเป็นสิ่งสำคัญ เพราะมันกําหนดวิธีการจัดเรียงหน่วย FFU, โมดูลกรอง HEPA, แสง, แผงว่าง, และการเข้าถึงการบำรุงรักษาเหนือโซนควบคุม ในการก่อสร้างห้องสะอาดแบบโมดูล ตารางเพดานเป็นแพลตฟอร์มการไหลของอากาศและบริการ ไม่ใช่ระบบแขวนตกแต่ง การประสานงานเพดานที่ไม่สมบูรณ์อาจสร้างความผิดการจัดตำแหน่งกรอง การรั่วไหลของอากาศที่ไม่สม่ำเสมอ และการเข้าถึงการบำรุงรักษาที่ยาก

การประสานงานตาราง FFU ทั่วไปสามารถใช้โมดูล 1200 × 1200 มม. หรือ 1200 × 600 มม. ขึ้นอยู่กับการวางแผนห้อง, การครอบคลุมตัวกรอง, แผนการแสงและความต้องการของบริการ เมื่อตารางเพดานได้รับการประสานงานกับ HVAC ในห้องสะอาดและล็อคอากาศในห้องสะอาด การกู้คืนความดันจะง่ายขึ้นในการจัดการ เพราะการไหลของอากาศและการเข้าถึงเหตุการณ นี่เป็นประโยชน์โดยเฉพาะในพื้นที่โมดูล ISO Class 7 / ISO Class 8 ที่ระบบเพดานต้องรองรับความมั่นคงของการไหลของอากาศและการบำรุงรักษาในอนาคต

แผงแซนวิชห้องสะอาดมีผลต่อการปิดผนึกและความสะอาดได้อย่างไร?

แผงแซนวิชห้องสะอาดมีผลต่อความมั่นคงความดัน เพราะซองจดผนังต้องปิดผนึก, ทำความสะอาดและมั่นคงในระหว่างการทำงาน หากข้อต่อแผง, กรอบประตู, หน้าต่างสังเกต, การเปลี่ยนเพดาน, หรือกล่องผ่านอินเตอร์เฟซไม่ถูกปิดอย่างถูกต้อง, HVAC ห้องสะอาดอาจต้องชดเชยสําหรับการรั่วไหลที่ควร นี่สามารถเพิ่มความยากในการสมดุลและลดความมั่นคงของความดันในระหว่างการใช้งานประจําวัน

การเลือกแกนแผงควรตรงกับประสิทธิภาพด้านไฟ ความแบน ฉนวน น้ำหนัก สภาพการกัดกร่อน และความสะอาด ขนสัตว์หินและแมกนีเซียมออกไซด์มักจะถูกพิจารณาในที่ความต้านทานไฟเป็นสิ่งสำคัญ รับผึ้งอลูมิเนียมสามารถรองรับความแบนและความแข็งแรงน้ำหนักเบา และโพลียูรีเทนสามารถรองรั สำหรับโครงการ ISO/GMP การตัดสินใจที่สําคัญที่สุดไม่ใช่เพียงแค่ความหนาของแผง เป็นวิธีที่ระบบแผงเชื่อมต่อกับประตู หน้าต่าง ตารางเพดาน ล็อคอากาศ กล่องผ่าน และเส้นทาง HVAC

โครงการใดได้รับประโยชน์จากห้องปฏิบัติการคอนเทนเนอร์และการออกแบบโมดูลที่ย้ายได้?

ห้องปฏิบัติการคอนเทนเนอร์และการออกแบบโมดูลที่สามารถย้ายได้เป็นประโยชน์จากโครงการที่ต้องการการจัดตั้งอย่างรวดเร็ว, การวางแจ้งกลางแจ้ง, การขยายขั้นตอนหรือการพึ่งพาการก่อสร้างในท้องถ ห้องปฏิบัติการโมดูลที่ใช้คอนเทนเนอร์สามารถรวมโครงสร้าง แผงผนังห้องสะอาด อินเตอร์เฟซ HVAC เส้นทางไฟฟ้า การเข้าถึงอาบน้ำอากาศ กล่องผ่าน ประตูห้องสะอาด หน้าต่างห้อง นี่ช่วยให้ทีมโครงการลดฝุ่นสถานที่และลดหน้าต่างการติดตั้ง

การออกแบบห้องสะอาดที่สามารถย้ายได้ควรพิจารณาการสั่นสะเทือนการขนส่ง จุดยก การติดอุปกรณ์ การป้องกันแผง การเชื่อมต่อ HVAC ใหม่ และการสมดุลความดันในสถานที่ ห้องปฏิบัติการคอนเทนเนอร์ไม่ได้ลบความต้องการในการเปิดใช้งาน แต่สามารถลดตัวแปรของสถานที่ที่ไม่ได้รับการควบคุมก่อนที่จะเริ่มต้นการเปิดใช้งาน สําหรับโครงการผลิตยา อุปกรณ์การแพทย์ เทคโนโลยีชีวภาพ และโครงการผลิตที่แม่นยำ วิธีการแบบโมดูลนี้สามารถสนับสนุนการย้ายย้ายในอนาคต การขยายความสามารถ และการใช้ส่วน

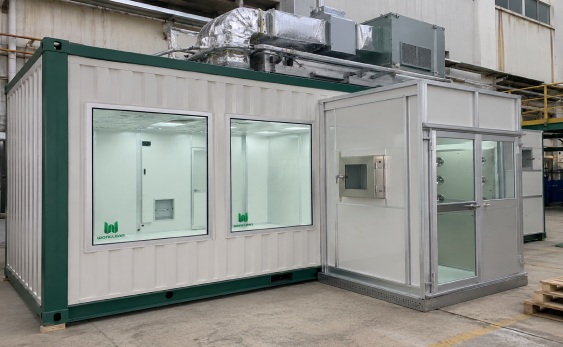

การติดตั้งห้องปฏิบัติการคอนเทนเนอร์พร้อมห้องสะอาด HVAC ห้องสะอาด แผงแซนวิชห้องสะอาดและการรวมตารางเพดานห้องสะอาดโมดูล

ผู้ซื้อควรเปรียบเทียบพารามิเตอร์ทางเทคนิคใดก่อนจัดซื้อ?

ผู้ซื้อควรเปรียบเทียบระบบห้องสะอาดแบบโมดูล โดยฟังก์ชั่นวิศวกรรม ไม่ใช่โดยชื่อส่วนประกอบเท่านั้น การตรวจสอบการจัดซื้อที่มีประโยชน์ที่สุดเชื่อมต่อส่วนประกอบระบบแต่ละส่วนกับผลลัพธ์ของโครงการที่สามารถวัดได้ เช่น ความมั่นคงของความดัน การฟื้นฟูการไหลของอากา

ส่วนประกอบระบบ ฟังก์ชั่นทางเทคนิค ข้อมูลจำเพาะทั่วไป ประโยชน์ของโครงการ
HVAC ในห้องสะอาด การควบคุมการไหลของอากาศและความดัน น้ำตกความดัน 10-15 Pa ความดันห้องที่มั่นคงมากขึ้น
ล็อคอากาศห้องสะอาด การแยกบุคลากรและวัสดุ ประตูที่เชื่อมต่อกันและบัฟเฟอร์ความดัน ความเสี่ยงของการปนเปื้อนข้ามต่ำกว่า
ตารางเพดานห้องสะอาด สนับสนุน FFU และกรอง 1200 × 1200 / 1200 × 600 มม การกระจายการไหลของอากาศที่ดีขึ้น
แผงแซนวิชห้องสะอาด ซองจดหมายห้องสะอาดที่ปิดผนึก ขนสัตว์หิน / MgO / ถังผึ้ง / PU ข้อต่อสะอาดและการรั่วไหลน้อยกว่า
ห้องปฏิบัติการคอนเทนเนอร์ หน่วยโมดูลที่ย้ายได้ โครงสร้างสำเร็จรูปและเส้นทาง MEP การจัดตั้งและใช้ใหม่ได้เร็วขึ้น
อาบน้ำอากาศและกล่องผ่าน การควบคุมการเข้าและการโอน การเชื่อมต่อกับเส้นทางการเข้าถึงห้องสะอาด บุคลากรที่ทำความสะอาดและการไหลของวัสดุ

Wonclean สามารถรองรับการไหลของอากาศที่มั่นคงหลังจากติดตั้งอย่างรวดเร็วได้อย่างไร?

Wonclean สามารถรองรับการไหลของอากาศที่มั่นคงหลังจากการติดตั้งอย่างรวดเร็วโดยการประสานงานการผลิตสำเร็จรูปโรงงานด้วยการวางแผน HVAC ห้องสะอาด, การวางล็อคอากาศ, ตำแหน่งตารางเพดาน, ข้อต่อแผงผนัง, ประ นี้ลดความเสี่ยงในการรักษาส่วนประกอบของห้องสะอาดแต่ละห้องเป็นการซื้อแยกต่างหาก และการค้นพบความขัดแย้งของอินเตอร์เฟสในระหว่างการต

สําหรับโครงการ ISO Class 8 / GMP Grade B / C / D เป้าหมายทางปฏิบัติคือการทําให้ทิศทางการไหลของอากาศ, การฟื้นฟูความดัน, ความสะอาด, การควบคุมอุณหภูมิ, การควบคุมความชื้น, และก ห้องสะอาดแบบโมดูลสามารถติดตั้งได้อย่างรวดเร็ว แต่มันทำงานได้อย่างน่าเชื่อถือเท่านั้นเมื่อ HVAC ห้องสะอาด, ล็อคอากาศห้องสะอาด, ซองผนัง, การกรองเพดาน, และจุดโอนวัสด

ระบบห้องสะอาดแบบโมดูล Wonclean ช่วยให้ทีมวิศวกรของเราประสานงานโซนความดัน HVAC, การเข้าถึงล็อคอากาศ, กรองเพดาน, และการปิดผนึกแผงก่อนการติดตั้ง, ลดการทำงานใหม่ในสนามและปรับปรุงความ

ผู้จัดการวิศวกรรมโครงการ โครงการปรับปรุงสิ่งแวดล้อมที่ควบคุม

คำถามที่พบบ่อยเกี่ยวกับการควบคุมการไหลของอากาศในห้องสะอาดแบบโมดูล

วิธีการออกแบบล็อคอากาศห้องสะอาดเพื่อความมั่นคงของความดัน? ออกแบบล็อคอากาศห้องสะอาด โดยตรวจสอบความถี่ของการจราจร, ลำดับการเปิดประตู, โลจิกการล็อค, การปล่อยฉุกเฉิน, เวลาการฟื้นฟู, และความแตกต่างของความดันระหว่ ล็อคอากาศควรประสานงานกับ HVAC ห้องสะอาด, การปิดประตู, อากาศกลับ, และบุคลากรหรือการไหลของวัสดุ
ทำไมระบบ HVAC ในห้องสะอาดถึงมีผลต่อประสิทธิภาพของห้องสะอาดแบบโมดูล? HVAC ในห้องสะอาดมีผลต่อการทํางานของห้องสะอาดแบบโมดูล เพราะมันควบคุมอากาศให้บริการ, อากาศกลับ, การกรอง, อุณหภูมิ, ความชื้น, และความดัน ถ้าการวางแผน HVAC ไม่ได้ประสานงานกับซองผนัง, ตารางเพดาน, ล็อคอากาศ, กล่องผ่าน, และการวางประตู, การกู้คืนความดันอาจจะไม่มั่นคง.
ห้องปฏิบัติการภาชนะสามารถรักษาความดันห้องสะอาดที่มั่นคงได้หรือไม่? ใช่ ห้องปฏิบัติการคอนเทนเนอร์สามารถรักษาความดันห้องสะอาดที่มั่นคงเมื่อความจุ HVAC, เส้นทางอากาศกลับ, ตารางเพดานห้องสะอาด, แผงผนังปิดผนัง, ประตู, หน้าต่าง, การวางแผนล็อคอากาศ, และก
