การศึกษากรณีโครงการห้องสะอาดเซมิคอนดักเตอร์ FAB 300 ของรัสเซีย: ตารางเพดาน, แผงผนัง, พื้นยืดและการประสานงาน HVAC
การศึกษากรณีโครงการ รัสเซีย เซมิคอนดักเตอร์ FAB 300
การศึกษากรณีโครงการห้องสะอาดเซมิคอนดักเตอร์ FAB 300 ของรัสเซีย: ตารางเพดาน, แผงผนัง, พื้นยืดและการประสานงาน HVAC
ห้องสะอาดเซมิคอนดักเตอร์ขนาดใหญ่ไม่ได้ถูกส่งโดยแผงเดียว ในโครงการ FAB 300 ของรัสเซียนี้ Wonclean สนับสนุนระบบซองจดหมายห้องสะอาด โดยการประสานงานกับความก้าวหน้าของตารางเพดาน การติดตั้งแผงผนังห้องสะอาด การวางแผนพื้นที่ยกขึ้น อินเตอร์เฟ
ตารางเพดานห้องสะอาด แผงผนังห้องสะอาด ห้องสะอาดเซมิคอนดักเตอร์
การปรับปรุงโครงการสาธารณะสําหรับห้องสะอาด FAB 300 นี้นําเน้นสี่กระแสการทํางานที่เชื่อมโยงกัน: การประสานงานเพดาน, การติดตั้งแผงผนัง, การวางแผนพื้นย ภาพในสถานที่แสดงว่าทำไมสินค้าเหล่านี้ไม่สามารถรักษาแยกได้ เหนือพื้นที่สะอาด ตารางเพดาน ท่อ จุดแขวนและบริการแข่งขันสำหรับพื้นที่ รอบห้อง แผงผนังและหน้าต่างสังเกตต้องอยู่ตรงกันและทำความสะอาดได้ ใต้พื้นที่กระบวนการ ระบบสนับสนุนพื้นที่หนาแน่นต้องขนส่งภาระในขณะที่รักษาการไหลของอากาศและการเข้าถึงบริการ
ภาพถ่ายโครงการ
ขอบเขตที่ยืนยันจากการปรับปรุงโครงการและรูปภาพเว็บไซต์
การศึกษากรณีนี้ใช้การอัพเดทโครงการ LinkedIn และรูปภาพโครงการที่ให้เป็นวัสดุแหล่ง มันไม่ได้เรียกร้องข้อมูลลูกค้าที่เป็นความลับ การจัดประเภทห้องสะอาดสุดท้าย พื้นที่ห้องหรือผลการทดสอบการยอมรับ ขอบเขตที่มองเห็นและระบุไว้เพียงพอที่จะอธิบายตรรกิจวิศวกรรมที่อยู่เบื้องหลังซองจดหมายห้องสะอาด FAB 300
| รายการ | หลักฐานโครงการที่ได้รับการยืนยัน | ความหมายทางเทคนิค |
|---|---|---|
| ประเภทโครงการ | โครงการห้องสะอาด Semiconductor FAB 300 | ต้องการการประสานงานในพื้นที่ใหญ่ระหว่างห้องสะอาด, พื้นที่กระบวนการ และโครงสร้างพื้นฐานการใช้งาน |
| ภูมิภาคโครงการ | รูปภาพโครงการของรัสเซียที่จัดหาจากบันทึกโครงการ Wonclean | แสดงความต้องการในการจัดส่งโครงการข้ามชายแดนและการสนับสนุนการติดตั้งในสถานที่ |
| ขอบเขตเพดาน | ตารางเพดานแขวนที่มองเห็นได้และประสานงานการบริการบนค่าใช้จ่าย | โมดูลเพดานต้องประสานงานกับ HVAC, แสง, แขวนและห้องสะอาดในภายหลัง |
| ขอบเขตผนัง | การติดตั้งแผงผนังห้องสะอาด ด้วยหน้าต่างสังเกตและช่องบริการแบบบูรณาการ | แผงผนังทำงานเป็นซองจดหมายที่ทำความสะอาดและเป็นฐานการจัดเรียงสําหรับอินเตอร์เฟสห้อง |
| ขอบเขตพื้น | สนามพื้นที่ยกขึ้นด้วยการสนับสนุนฐาน, การเชื่อมต่อที่นําและเส้นทางการติดตั้งที่ป้องกัน | พื้นห้องสะอาดเซมิคอนดักเตอร์ต้องรวมการสนับสนุนการโหลด การวางแผนการไหลของอากาศ การเข้าถึงบริการและรายละเอียดการควบคุมไฟฟ้าสถิต |
| เน้นการจัดส่ง | การอัพเดทของ LinkedIn สถานการณ์ Wonclean สนับสนุนระบบซองจดหมายห้องสะอาด ด้วยประสบการณ์โครงการและการจัดส่งผลิตภัณฑ์ | คุณค่าคือการประสานงานรายละเอียดสถานที่จริง ไม่เพียงแค่การจัดหาผลิตภัณฑ์แต่ละตัว |
การประสานงานเพดาน
ตารางเพดานเป็นแพลตฟอร์มประสานงาน ไม่ใช่ชั้นเสร็จ
ในการก่อสร้างห้องสะอาดเซมิคอนดักเตอร์ ตารางเพดานมีความดันในการประสานงานมากกว่าเพดานสถาปัตยกรรมปกติ มันต้องสำรองตำแหน่งสําหรับการส่งอากาศสะอาด, แสง, จุดเข้าถึง, บริการดับเพลิง, เส้นทางสายเคเบิล, แท่งแขวนและเส้นทางท่อ ถ้ากริดไม่ได้ประสานงานก่อน การเปลี่ยนแปลงของสนามในภายหลังอาจส่งผลต่อความสม่ำเสมอของการไหลของอากาศ ความปลอดภัยการเข้าถึงและลำดับการติดตั้

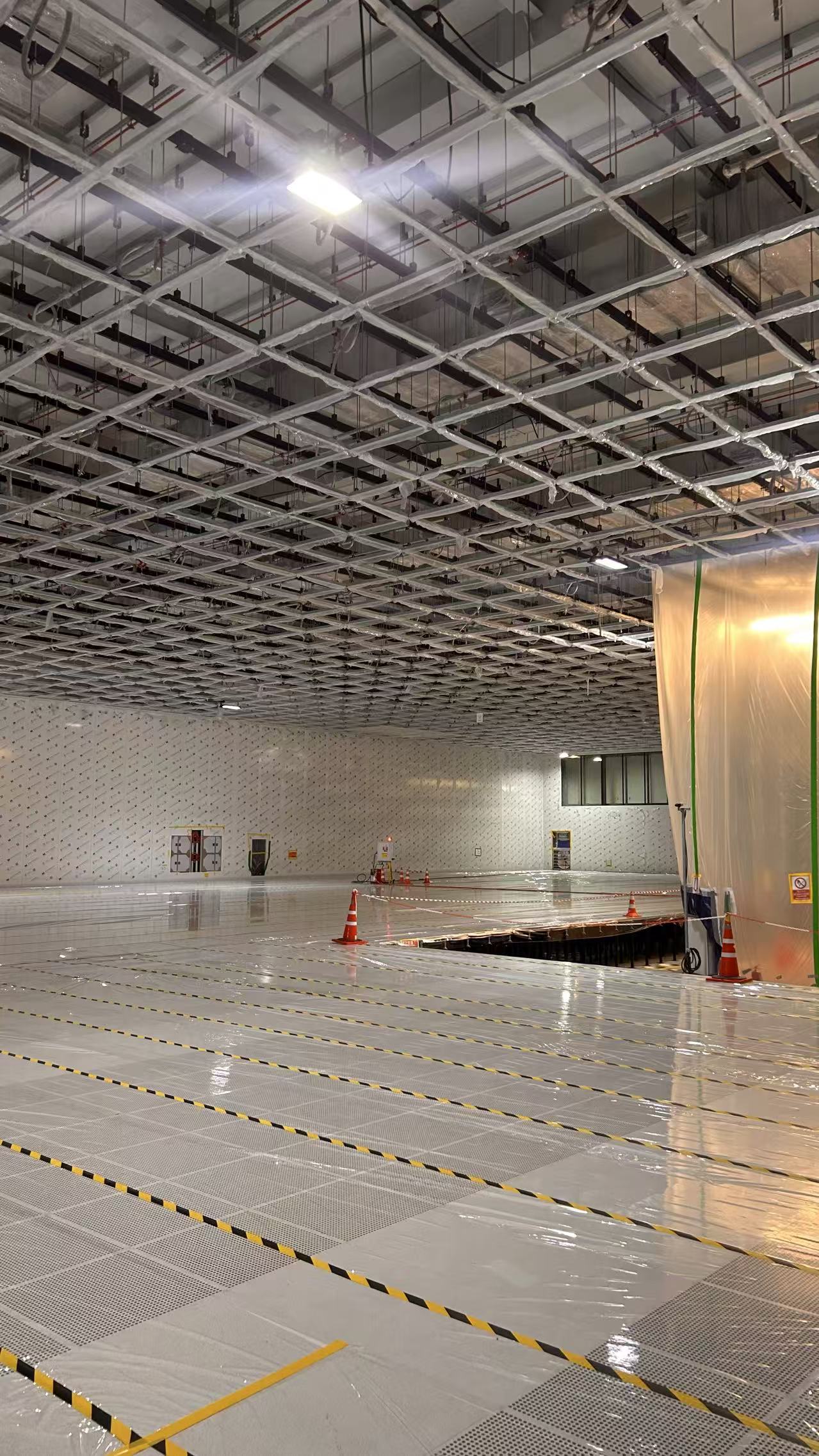

รูปภาพ FAB 300 ของรัสเซียแสดงให้เห็นถึงกริดบนหัวใหญ่ที่มีสมาชิกที่ได้รับการคุ้มครอง จุดระงับที่หนาแน่น และเส้นทางบริ นี่คือช่วงเวลาที่ทีมโครงการต้องรักษาภาพวาด ความก้าวหน้าการติดตั้ง และการป้องกันสถานที่ให้สอดคล้อง ระบบเพดานห้องสะอาดยังคงอยู่ในการก่อสร้าง แต่การตัดสินใจที่ทําในขั้นตอนนี้สร้างวิธีการที่ห้องสามารถสมดุล ตรวจสอบและรักษาได้ในภายหลัง
สำหรับ Wonclean การประสานงานเพดานหมายถึงการตรวจสอบขนาดของผลิตภัณฑ์ จังหวะของกริดโมดูล การเชื่อมต่อผนังไปยังเพดานและอินเตอร์เฟซ HVAC ร่วมกัน เป้าหมายทางเทคนิคเรียบง่าย เมื่อติดตั้งแผง, ตัวกรอง, ท่อ และแสง, ทุกรายการควรมีตำแหน่งที่วางแผนแทนที่จะกลายเป็นความขัดแย้งของสถานที่.
แผงผนัง
การติดตั้งแผงผนังสร้างขอบเขตห้องสะอาด

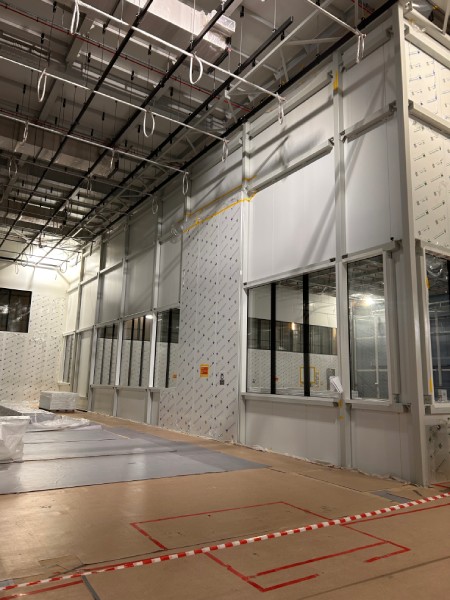

แผงผนังในโครงการ FAB 300 นี้มีมากกว่าพื้นผิวที่มีขนาดใหญ่ พวกเขากําหนดขอบเขตห้องสะอาด ปกป้องพื้นที่ทํางานจากอนุภาคที่ไม่ได้รับการควบคุม และให้พื้นผิวที่ทำความสะอาดสำหรับสภาพแวดล้อมการทำงานในอนาคต ภาพถ่ายแสดงว่าฟิล์มป้องกันแผงยังคงอยู่ในสถานที่ ซึ่งเป็นสิ่งสำคัญในระหว่างขั้นตอนการก่อสร้างที่ทํางานเพราะพื้น, เพดานและงานบริการที่อยู่ใกล
หน้าต่างสังเกตและการเปิดบริการต้องให้ความสนใจเป็นพิเศษ การวางแผงผนังจะต้องจัดเรียงตำแหน่งตลอดระยะยาว ในขณะที่กรอบหน้าต่างต้องยังคงล้างเพียงพอเพื่อหลีกเลี่ยงความยากลำบากในการทำความสะอาด รอบช่องเปิด ตัดแผง เสริม สารปิดผนึก และการติดตั้งเฟรมต้องวางแผนเป็นรายละเอียดเดียว
ห้องสะอาดเซมิคอนดักเตอร์มักจะถูกตัดสินโดยประสิทธิภาพหลังจากการทดสอบ แต่ความเสี่ยงในการทํางานมากมายถูกสร้างขึ้นก่อน ข้อต่อผนังที่ไม่ดี ช่องว่างที่เปิด การป้องกันที่อ่อนแอ และการเจาะที่ไม่ได้วางแผนอาจกลายเป็นการรั่วไหล ความยากทำความสะอาดหรือการทำงานใหม่ นั่นเป็นเหตุผลที่ Wonclean รักษาแผงผนังห้
การวางแผนพื้นที่ยกขึ้น
พื้นที่ยกต้องการโหลด การไหลของอากาศ และโลจิกของบริการในเวลาเดียวกัน
สนามพื้นที่ยกขึ้นในรูปโครงการ เป็นหนึ่งในสัญญาณทางเทคนิคที่ชัดเจนที่สุดของสภาพแวดล้อมเซมิคอนดักเตอร์ พื้นที่ยกไม่ได้ถูกเลือกเพียงเพื่อรูปลักษณ์ มันต้องรองรับการโหลดอุปกรณ์ อนุญาตให้เข้าถึงบริการ ตรงกับการวางแผนการไหลของอากาศ และรักษาความสูงที่มั่นคงในพื้นที่ใหญ่
การวางแผนฐาน, ที่นั่งแผงและการปรับระดับท้องถิ่นเป็นสิ่งสำคัญ เพราะความผิดพลาดซ้ำซ้ำขนาดเล็กสามารถกลายเป็นปัญหาการจัดตำแหน่งใหญ่ทั่ว ฟิล์มป้องกันและเส้นทางการเข้าถึงชั่วคราวยังสำคัญ ในขณะที่การก่อสร้างกําลังทํางาน แผงต้องได้รับการป้องกันจากความเสียหายพื้นผิว การปนเปื้อนและการเคลื่อนไหวที่ไม่จําเ

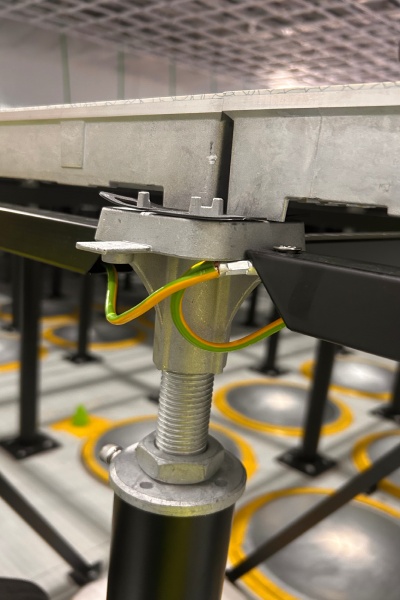

ภาพโครงการใกล้ชิดยังแสดงการติดต่อที่นําที่พื้นที่ฐาน รายละเอียดนั้นเป็นสิ่งสำคัญในพื้นที่การผลิตเทคโนโลยีสูง ที่การควบคุมไฟฟ้าสถิตและการติดอุปกรณ์ต้องพิจารณารวมกับการติดตั้งกล บทความไม่ได้รับการรับรองประสิทธิภาพไฟฟ้าสถิตสุดท้าย มันเน้นรายละเอียดการก่อสร้างที่เห็นได้ที่ควรตรวจสอบในภายหลังผ่านการทดสอบเฉพาะโครงการ
การรวม HVAC
อินเตอร์เฟส HVAC ต้องได้รับการป้องกันในระหว่างการก่อสร้าง
การปรับปรุงโครงการ LinkedIn กล่าวถึงการรวม HVAC โดยเฉพาะ ในรูปภาพ ท่อบนหัวและเส้นทางบริการมีอยู่ในขณะที่ห้องสะอาดและพื้นยังคงถูกประกอบ ลำดับนี้เป็นเรื่องทั่วไปในโครงการห้องสะอาดใหญ่ แต่มันสร้างความท้าทายในการประสานงาน: ห้องต้องยังคงสร้างได้ในขณะที่การซื้อขายหลายแห่งทํางาน
การประสานงานของ HVAC มีผลต่อการเปิดแผงเพดาน ตําแหน่งการเชื่อมต่อท่อ การเข้าถึงการบำรุงรักษาและความสมดุลของอากาศในภายหลัง หากมีการเปลี่ยนเปิดหรือเส้นทางท่อปิดกั้นการเข้าถึง ปัญหาอาจไม่ชัดเจนจนกว่าจะเปิดใช้งาน นั่นเป็นเหตุผลที่ตารางเพดาน ความสูงของผนัง โซนบริการ และเส้นทางพื้นควรตรวจสอบด้วยกันก่อนปิดสุดท้าย
บทบาทของ Wonclean ในโครงการแบบนี้ คือการสนับสนุนซองจดหมายห้องสะอาด และการจัดส่งผลิตภัณฑ์ที่เกี่ยวข้อง จุดการตลาดเบาก็เป็นจุดปฏิบัติเหมือนกัน ผลิตภัณฑ์ที่น่าเชื่อถือสําคัญ แต่การประสานงานที่น่าเชื่อถือคือสิ่งที่ท
การควบคุมการก่อสร้าง
สิ่งที่รูปภาพเว็บไซต์เปิดเผยเกี่ยวกับการควบคุมความเสี่ยง
รูปภาพโครงการ FAB 300 ของรัสเซียแสดงสัญญาณการควบคุมการก่อสร้างที่ดีหลายอย่าง: ฟิล์มป้องกันบนพื้นและแผงผนัง เส้นทางความปลอดภัยชั่วคราว วัสดุแผงซ้อน การประสาน รายละเอียดเหล่านี้ไม่ใช่ตกแต่ง พวกเขาปกป้องส่วนประกอบของห้องสะอาดก่อนขั้นตอนการทำความสะอาดและเปิดใช้งานสุดท้าย
- ปกป้องแผงผนังห้องสะอาดที่เสร็จสิ้นจากรอยขีดข่วนในขณะที่งานเพดานและพื้นยังคงดําเนินการ
- รักษาเส้นทางการเข้าถึงชั่วคราวเพื่อให้ผู้ติดตั้งไม่ข้ามโซนพื้นที่เสร็จสิ้น
- รักษาโมดูลเพดานและช่องบริการให้สอดคล้องกับแผน HVAC และแสงสุดท้าย
- ตรวจสอบการปรับระดับพื้นที่ยกขึ้นก่อนที่อุปกรณ์ขนาดใหญ่หรือโหลดจราจรซ้ำซ้ำจะมาถึง
- บันทึกรายละเอียดการติดตั้งที่เห็นได้ก่อนที่พื้นที่ซ่อนจะปิดโดยแผงหรือกระเบื้องพื้น
สําหรับห้องสะอาดผลิตที่มีเทคโนโลยีสูง การควบคุมสถานที่เหล่านี้ลดการทำงานใหม่ และรักษาคุณภาพของซองจดหมายห้องสะอาดในระยะที่อ่อนแอที่สุดของการต
ตรวจสอบข้อมูลทางเทคนิค
สิ่งที่การศึกษากรณีนี้ทำและไม่อ้างอิง
- โครงการถูกอธิบายเป็นโครงการห้องสะอาด Semiconductor FAB 300 โดยใช้โฟลเดอร์ภาพโครงการและการอัพเดทโครงการ LinkedIn
- บทความนี้พูดถึงการประสานงานตารางเพดานที่มองเห็นได้, การติดตั้งแผงผนัง, การวางแผนพื้นที่ยกขึ้นและการรวม HVAC ที่แสดงหรือระบุในวัสดุโครงการ
- บทความไม่ได้อ้างอิงชั้น ISO สุดท้าย ผลการนับอนุภาค พื้นที่ห้อง ชื่อลูกค้า เมือง หรือสถานะการยอมรับ เพราะข้อมูลเหล่านั้นไม่ได้รับการให้
- ภาพแสดงความก้าวหน้าในสถานที่ ไม่ใช่คุณสมบัติสุดท้าย การดำเนินงานสุดท้ายควรได้รับการยืนยันผ่านการจัดตั้งโครงการและบันทึกทดสอบห้องสะอาดที่ใช้ได้
- การศึกษากรณีถูกเขียนสําหรับเว็บไซต์ภาษาอังกฤษของ Wonclean เป็นบทความโครงการทางเทคนิคที่มีการตั้งตำแหน่งผลิตภัณฑ์เบา
มาตรฐานเทคนิคที่อ้างอิง
อ้างอิงที่มีประโยชน์สําหรับการรีวิวโครงการห้องสะอาด
- ISO 14644-4 : มีประโยชน์สําหรับการออกแบบห้องสะอาด การก่อสร้าง และการคิดประสานงานในการเริ่มต้น
- ISO 14644-3 : มีประโยชน์สําหรับวิธีการทดสอบห้องสะอาดและการหารือการจัดให้ใช้งาน
- ISO 14644-1: มีประโยชน์เป็นการอ้างอิงสําหรับการจัดประเภทความสะอาดอนุภาคในอากาศ หากทีมโครงการต่อมาจะเผยแพร่ผลการจัดประเภทที่ตรวจสอบ
