ระบบผนังห้องสะอาดที่ถอดถอดได้สําหรับการปรับแต่งตัวอ่างกระบวนการเซมิคอนดักเตอร์ใหม่

บล็อกทางเทคนิค การปรับปรุงเซมิคอนดักเตอร์

ระบบผนังห้องสะอาดที่ถอดถอดได้สําหรับการปรับแต่งตัวอ่างกระบวนการเซมิคอนดักเตอร์ใหม่

กระบวนการเซมิคอนดักเตอร์ไม่ได้แช่แข็งตลอดไป การเปลี่ยนเครื่องมือ การขยายการวัด และโครงการปรับปรุงการผลิต ทั้งหมดอาจต้องการโซนสะอาดใหม่ ระบบผนังห้องสะอาดที่ถอดถอดได้ช่วยให้ทีมงานปรับแต่งพื้นที่ใหม่ โดยไม่ต้องรักษาการปรับปรุงทุกครั้งเป็นการสร้างซองจดหมายใหม่

ระบบผนังห้องสะอาด แผงห้องสะอาด ประตูห้องสะอาด ห้องสะอาดแบบโมดูล

ผนังที่ถอดถอดได้ไม่ใช่แค่พาร์ติชั่นชั่วคราว ในห้องสะอาดเซมิคอนดักเตอร์ มันต้องพฤติกรรมเหมือนส่วนหนึ่งของขอบเขตความดัน ในขณะที่ยังคงอนุญาตให้ถอดในอนาคต, เปลี่ยนแผงหรือปรับการวางแผน ความสมดุลนั้นคือเหตุผลที่รายละเอียดระบบผนังสำคัญมากกว่าความหนาของแผงเดียว

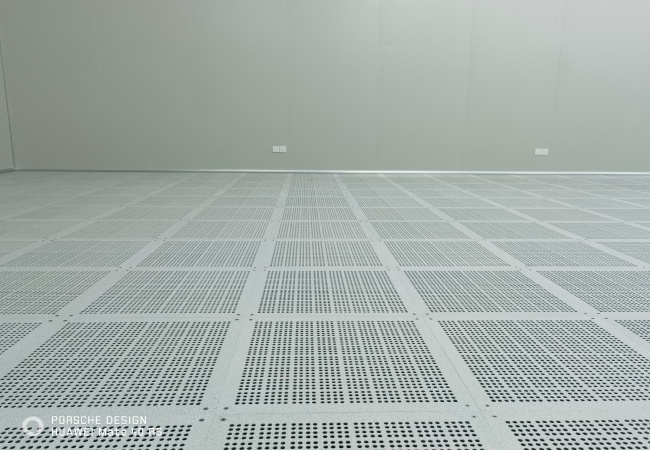

ผนังห้องสะอาดเซมิคอนดักเตอร์จริงและพื้นที่พื้นที่ยกเพื่อการวางแผนการปรับแต่งใหม่
รูปโครงการจริง การปรับแต่งใหม่ของกระบวนการเริ่มต้นด้วยการตรวจสอบสายผนังที่มีอยู่, โซนพื้นที่ยกขึ้นและขอบเขตความดัน

โลจิกปรับปรุง

การตั้งค่าใหม่เริ่มต้นด้วยแผนที่ความดันที่มีอยู่

ก่อนที่จะเลือกระบบผนังโมดูลห้องสะอาด ทีมวิศวกรควรบันทึกความดันที่มีอยู่, เส้นทางอากาศกลับ, การไหลของอากาศ, พฤติกรรมประตูและเส้นทางการใช้ประโยชน การย้ายผนังสามารถเปลี่ยนแปลงได้มากกว่าแผนพื้น มันสามารถเปลี่ยนเส้นทางการรั่วไหล ลดความจุของอากาศกลับ บล็อกการเข้าถึงการบำรุงรักษา หรือย้ายประตูเข้าสู่ความสัมพันธ์ความดันที่ไม่ดี

ผนังที่ถอดถอดได้เป็นประโยชน์เพราะพวกเขาช่วยให้กระบวนการสามารถแบ่งแยกขยายหรือปรับได้ด้วยงานพลเมืองน้อยกว่า การออกแบบยังคงต้องการกฎที่คงที่: สามารถถอดแผงได้ที่ไหน, ข้อต่อถูกปิดใหม่อย่างไร, มุม

ISO 14644-4 ใช้กับการติดตั้งห้องสะอาดใหม่, ปรับปรุงและปรับปรุง นั่นทำให้มันเกี่ยวข้องโดยตรงเมื่อโรงงานเซมิคอนดักเตอร์เปลี่ยนรูปแบบผนังห้องสะอาดที่มีอยู่

รายละเอียดระบบผนัง

ผนังที่ถอดได้ยังคงต้องการอินเตอร์เฟซเกรดห้องสะอาด

ข้อต่อในแผงผนังห้องสะอาดแบบโมดูลควรทำความสะอาด, ล้างและตรวจสอบได้หลังจากย้าย ปะเก็น, สารปิดผนึก, splines, coving, กรอบประตู, กรอบหน้าต่าง และการเจาะบริการต้องเลือกเป็นระบบ ถ้าส่วนประกอบหนึ่งถอดได้ง่าย แต่อีกอย่างต้องการการตัดที่ทำลาย ระบบผนังไม่สามารถถอดออกได้จริงในการปฏิบัติ

การตรวจสอบวิศวกรรมสําหรับผนังห้องสะอาดแบบโมดูล ระหว่างการปรับปรุงเซมิคอนดักเตอร์
จุดออกแบบ ทำไมมันสำคัญ บันทึกที่แนะนำ
แผงร่วม ควบคุมการรั่วไหล, การทำความสะอาดและการกำจัดอนาคต รายละเอียดร่วม ประเภทตรา และรูปภาพการตรวจสอบ
อินเตอร์เฟซประตู มีผลต่อการไหลของบุคลากรและการฟื้นฟูความดัน การสวิงประตู, การตรวจสอบปะเก็นและโลจิกการล็อคที่ใช้
บริการ penetration สามารถกลายเป็นที่ดักอนุภาคหรือจุดรั่วไหล ตารางการเจาะและขั้นตอนการปิดซีล
การเก็บแผง แผงใช้ใหม่สามารถเสียหายได้ในระหว่างการจัดงาน วิธีการป้องกันและรายการระบุแผง

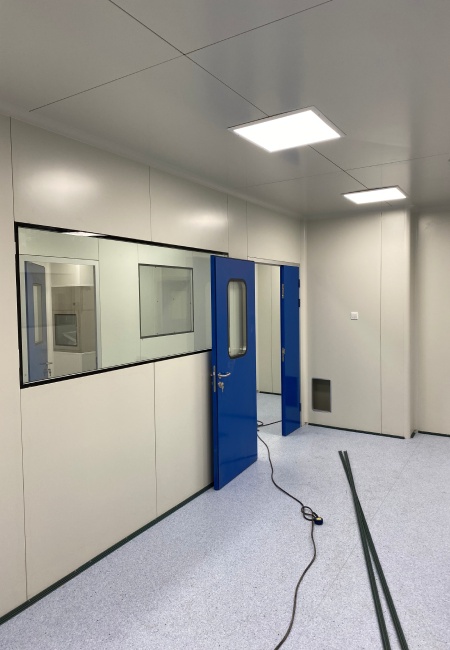

ผนังห้องสะอาดและโซนประตูที่ใช้สำหรับการวางแผนพาร์ติชันห้องสะอาดที่ถอดถอดได้
รูปโครงการจริง กรอบประตู, โมดูลหน้าต่าง และข้อต่อแผงควรรักษาเป็นระบบผนังห้องสะอาดเดียว

การทำงานที่มีความหยุดหยุดยั้งต่ำ

วางแผนลำดับการก่อสร้างรอบความเสี่ยงในการผลิต

สําหรับโรงงานที่ไม่สามารถปิดพื้นที่ใหญ่ได้ ลำดับการปรับแต่งใหม่มีความสำคัญมากเท่ากับการวาดภาพสุดท้าย อุปสรรคชั่วคราว เส้นทางวัสดุที่ได้รับการป้องกัน หน้าต่างการทํางานนอกเชิงงาน จุดยึดความดันลบหรือบวก และขั้นตอนการทำความสะอาดควรเขียนลงในคําแถลงวิ

ผนังห้องสะอาดแบบโมดูล Wonclean สามารถรองรับการติดตั้งระยะเวลา เพราะแผง ประตู และหน้าต่างสามารถจัดเป็นโมดูลที่สามารถซ้ำได้ ขั้นตอนที่สําคัญคือการติดฉลากแต่ละแผง ปกป้องพื้นผิวที่สะอาดในระหว่างการจัดตั้ง และตรวจสอบว่าแผงที่ติดตั้งใหม่ไม่ได้รับการปฏิ

ISO 14644-3 มีความสําคัญหลังจากการปรับแต่งใหม่ เพราะห้องสะอาดที่ปรับเปลี่ยนยังคงต้องทดสอบประสิทธิภาพสําหรับความดัน การไหลของอากาศ และคุณสมบัติที่

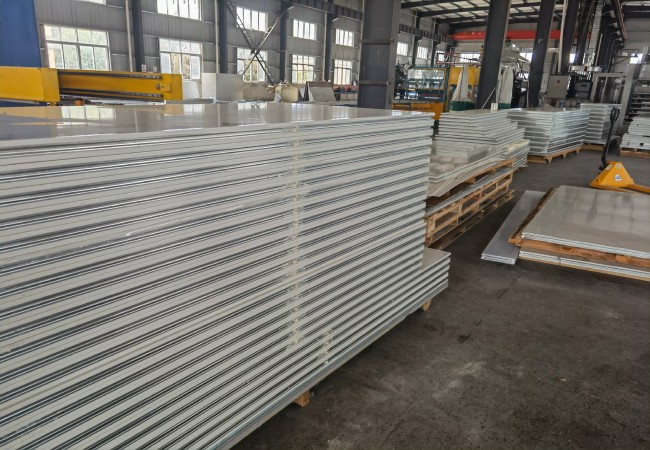

แผงผนังห้องสะอาดแท้จริงที่จัดขึ้นในโรงงานสำหรับการปรับปรุงระบบผนังห้องสะอาดแบบโมดูล
รูปโครงการจริง การจัดเวลาและการระบุแผงลดความผิดพลาดในการติดตั้งในระหว่างการปรับปรุงห้องสะอาดในระยะเวลา

ดูคุณสมบัติ

อย่ารักษาผนังที่ย้ายเป็นการเปลี่ยนแปลงเครื่องสำอาง

เมื่อผนังห้องสะอาดแบบโมดูลถูกย้าย แผนคุณสมบัติควรได้รับการตรวจสอบ ความแตกต่างของความดัน ความสมดุลของการไหลของอากาศ การจัดอนุภาค ความคาดหวังการฟื้นฟูและการตอบสนองการเตือนทั้งหมดอาจเปลี่ยนแปลง ห้องสะอาดอาจยังดูเหมือนกัน แต่ขอบเขตห้องเปลี่ยนไปแล้ว

ISO 14644-1 ยังคงอ้างอิงสําหรับการจัดประเภทความสะอาดอนุภาคในอากาศ หลังจากการปรับแต่งใหม่ ทีมโครงการควรกําหนดว่า การจัดประเภทอย่างเต็มที่, การทดสอบใหม่บางส่วน หรือการตรวจสอบเป้าหมายถูกจําเป็นโดยก

ตรวจสอบข้อมูลทางเทคนิค

บทความนี้ทำและไม่เรียกร้องอะไร

  • ผนังห้องสะอาดที่ถอดถอดได้สามารถลดการรบกวนการปรับปรุง แต่พวกเขาไม่ได้ลบความต้องการในการควบคุมการเปลี่ยนแปลง, การทำความสะอาดและการตัดสินใจการจัดคุณสมบั
  • แผงผนังห้องสะอาดแบบโมดูลควรประเมินเป็นระบบที่มีประตู, หน้าต่าง, coving, การเชื่อมต่อเพดานและการเจาะบริการ
  • ผนังที่ย้ายไปสามารถเปลี่ยนความดันและความสมดุลของการไหลของอากาศได้ แม้ว่าแผงเดียวกันจะถูกใช้ใหม่
  • บทความนี้ไม่ใช่แทนการตรวจสอบรหัสเฉพาะโครงการ, แผนคุณสมบัติ ISO หรือกระบวนการอนุมัติคุณภาพของเจ้าของ

มาตรฐานเทคนิคที่อ้างอิง

แหล่งที่จะตรวจสอบในระหว่างวิศวกรรม

  • ISO 14644-4 : ใช้ที่มีการปรับปรุงและปรับปรุงการออกแบบห้องสะอาด การก่อสร้างและการเริ่มต้น
  • ISO 14644-3 : ใช้ที่พูดถึงวิธีการทดสอบห้องสะอาดหลังการปรับปรุง
  • ISO 14644-1 : อ้างอิงที่การจัดประเภทอนุภาคในอากาศหลังจากการปรับแต่งใหม่ถูกหารือ
  • ISO 14644-2 : มีประโยชน์ในการติดตามและแสดงประสิทธิภาพห้องสะอาดอย่างต่อเนื่องหลังจากการเปลี่ยนแปลง

คำถามที่พบบ่อย

คำถามที่พบบ่อย

ระบบผนังห้องสะอาดที่ถอดถอดได้คืออะไร?

เป็นระบบผนังแบบโมดูล ที่ออกแบบมาเพื่อให้พื้นผิวและข้อต่อเกรดห้องสะอาด ขณะที่อนุญาตให้ถอด, เปลี่ยนหรือการปรับแต่งใหม่ในอนาคตด้วยวิธีการท

โรงงานเซมิคอนดักเตอร์ควรใช้ผนังห้องสะอาดแบบโมดูลเมื่อไหร่?

มันมีประโยชน์เมื่อกระบวนการอาจเปลี่ยนแปลง เครื่องมืออาจเปลี่ยนแปลง หรือการปรับปรุงต้องมีขั้นตอนด้วยการรบกวนต่ำกว่าในพื้นที่การผลิตที่ติดก

ผนังที่ย้ายไปต้องทดสอบใหม่หรือไม่?

โดยปกติแล้ว จําเป็นต้องประเมินผลกระทบการเปลี่ยนแปลง อาจต้องทดสอบความดัน การไหลของอากาศ และการทดสอบอนุภาค ขึ้นอยู่กับขนาดและความเสี่ยงของการปรับเปลี่ยน

รายละเอียดอะไรที่ทำให้ผนังห้องสะอาดแบบโมดูลใช้ใหม่ง่ายขึ้น?

การติดฉลากแผง การตั้งเวทีที่ป้องกัน ข้อต่อที่สามารถเข้าถึงได้ ปะเก็นที่เปลี่ยนได้ การเจาะที่บันทึกไว้ และอินเตอร์เฟซประตูหรือหน้าต่
