ทำไมสายเซมิคอนดักเตอร์ต้องการเพดานห้องสะอาดที่สามารถเดินได้: ความมั่นคงความดัน, การบํารุงรักษา FFUM และการควบคุมเวลาหยุด

การวิเคราะห์ทางเทคนิค การเข้าถึงเพดานเซมิคอนดักเตอร์

ทำไมสายเซมิคอนดักเตอร์ต้องการเพดานห้องสะอาดที่สามารถเดินได้: ความมั่นคงความดัน, การบำรุงรักษา FFU และการควบคุมเวลาหยุด

เพดานห้องสะอาดที่สามารถเดินได้ไม่ใช่เพียงแค่ตารางเพดานที่แข็งแกร่งขึ้น ในสายกรึ่งตัวนำมันก็กลายเป็นแพลตฟอร์มการบำรุงรักษาสําหรับ FFU, ตัวกรอง, ไฟ, สายเคเบิลและอุปกรณ์ตรวจสอบในขณะที่

เพดานห้องสะอาดที่สามารถเดินได้ การบำรุงรักษา FFU เพดานห้องสะอาดเซมิคอนดักเตอร์ ห้องสะอาดแบบโมดูล

การเข้าถึงบริการ FFU และไฟโดยไม่ต้องเปิดโซนสะอาด ความดันลดการเปิดประตูและความรบกวนที่ไม่ควบคุม โหลดตรวจสอบตาราง แขวนและแผงเพื่อการเคลื่อนไหวของบริการ เวลาทำงานลดความเสี่ยงในการบำรุงรักษาและฟื้นฟู

พื้นที่ผลิตเซมิคอนดักเตอร์มักจะวางเครื่องมือที่ไวต่ออนุภาคใต้บริการเพดานหนาแน่น เมื่อเปลี่ยนตัวกรอง, การแก้ไขปัญหา FFU หรือการทํางานสายเคเบิลต้องมีบุคลากรเข้าสู่ห้องกระบวนการ, ห้องสะอาดอาจต้องการเสื้อผ้า, การป้องกันเครื่อง เพดานที่สามารถเดินได้ที่กำหนดไว้อย่างถูกต้อง จะย้ายส่วนใหญ่ของงานนั้นไปยังชั้นบริการที่ควบคุมบนห้อง

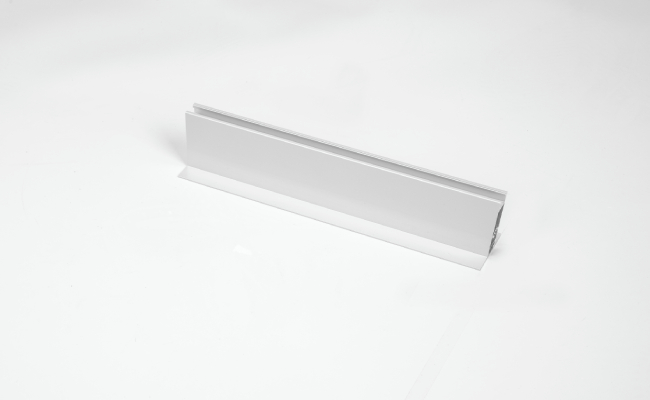

โปรไฟล์อลูมิเนียมที่รองรับเพดานห้องสะอาดที่สามารถเดินได้สำหรับ FFU และการสนับสนุนแผง
โปรไฟล์โหลดเพดานที่สามารถเดินได้ เส้นทางการโหลด การปรับระดับ และการจัดเรียงโมดูลควรตรวจสอบก่อน FFU ไฟและแผงเข้าถึงได้รับการแก้ไขในสถานที่

โลจิกการเข้าถึงห้องสะอาด

เพดานที่สามารถเดินได้แยกงานบริการจากห้องกระบวนการ

ในห้องสะอาดเซมิคอนดักเตอร์ พื้นผิวที่ไวที่สุดอาจไม่ได้เป็นผนังหรือพื้น มันอาจเป็นเส้นทางอากาศผ่านเวเฟอร์, reticles, อุปกรณ์สนับสนุนการวาดลาย, เครื่องมือการตรวจสอบหรือสายบรรจุภัณฑ์ หากงานบำรุงรักษาสามารถดําเนินการได้จากด้านบนเพดาน ห้องสะอาดด้านล่างสามารถยังคงมั่นคงมากขึ้นในระหว่างการบริการประจํา

สิ่งนี้ทำงานได้เฉพาะเมื่อเพดานถูกออกแบบเป็นแพลตฟอร์มการบริการ ไม่ใช่เมื่อแผงเบาทั่วไปถูกเดินบ่อยๆ โครงการควรกําหนดการสมมุติการโหลดสด, เส้นทางการเข้าถึง, ระยะห่างระงับ, การเปิดบริการ, นโยบายการป้องกั

ระบบเพดานห้องสะอาด Wonclean สามารถประสานงานกับ FFU, T-bar grids, ไฟ, แผงเข้าถึง, กระดานเพดานและอินเตอร์เฟซผนัง ดังนั้นแพ็คเกจเพดานสนับสนุนทั้งประสิทธิภาพห้องสะอาดและการบำร

ความมั่นคงความดัน

ความมั่นคงของความดันขึ้นอยู่กับเพดานไม่ใช่เพียง AHU เท่านั้น

น้ําความดันห้องสะอาดถูกสร้างขึ้นจากการจ่าย, การกลับ, ระบายไอเสีย, การรั่วไหลของประตูและความแน่นแรงของซองจดหมาย หากแผงเพดานยก ที่นั่งปะเก็นรั่วไหล หรือการเจาะสายเคเบิลปิดไม่ดี ห้องอาจลอยไปแม้ว่าหน่วยจัดการอากาศจะสมดุลอย่างถูกต้อง

ISO 14644-3 รวมถึงวิธีการทดสอบห้องสะอาด เช่น ความแตกต่างของความดัน การไหลของอากาศ และการรั่วไหลของระบบกรองที่ติดตั้ง สําหรับเพดานที่สามารถเดินได้ นี่หมายความว่าโครงสร้างต้องรักษาโลจิคการปิดผนึกเดียวกันหลังจากคน เครื่องมือ และชิ้นส่วนทดแทนเคลื่อนไหวผ่านชั้นบร

การตัดสินใจเพดานที่สามารถเดินได้ที่มีอิทธิพลต่อความดันและการควบคุมการบำรุงรักษา
การตัดสินใจ ความเสี่ยงห้องสะอาด การควบคุมวิศวกรรม
การจัดอันดับภาระเพดาน การบิดกริดสามารถรบกวนการบีบอัดปะเก็น ตรวจสอบแขวนโปรไฟล์และเส้นทางเดินโดยสมมุติการโหลดโครงการ
บริการ penetrations ช่องว่างสายเคเบิลและท่อสามารถหลีกเลี่ยงการควบคุมความดัน ใช้แขน สารปิดผนึก และจุดตรวจสอบก่อนที่จะมีคุณสมบัติ
เส้นทางเปลี่ยน FFU การเข้าไปในห้องอาจทําให้เกิดการฟื้นฟูอนุภาคและการหยุดเวลา ออกแบบการเข้าถึงด้านห้องหรือด้านบริการโดยเจตนา

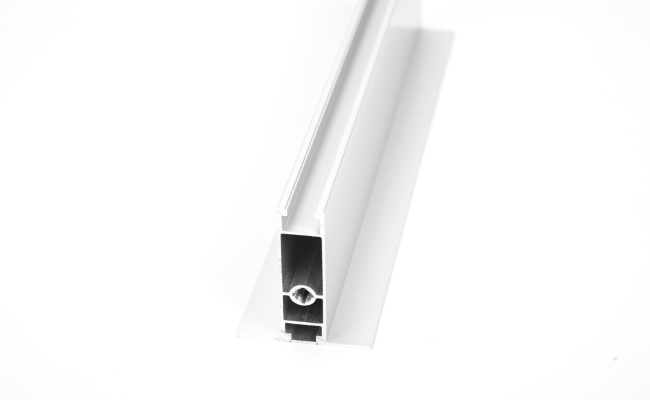

โปรไฟล์เพดานห้องสะอาดอลูมิเนียมที่มีโหลดสำหรับระบบเพดาน FFU ที่เดินได้
รายละเอียดโปรไฟล์แบริ่งโหลด เพดานที่สามารถเดินได้ขึ้นอยู่กับความแข็งของโปรไฟล์, การระงับ, การปรับระดับและอินเตอร์เฟซปะเก็นที่มั่นคง

การบำรุงรักษา FFU

การบำรุงรักษา FFU ควรวางแผนก่อนการวางแผนเพดานได้รับการแช่แข็ง

การบำรุงรักษา FFU ไม่ใช่เพียงงานไฟฟ้าหรือกรองเท่านั้น มันเป็นเหตุการณ์การควบคุมมลพิษ การเปลี่ยนกรอง, การบริการมอเตอร์, การทำงานสายเคเบิล และความสมดุลของอากาศสามารถปล่อยอนุภาคหรือขัดขวางการไหลของอากาศ ถ้าการแทรกแซงแต่ละครั้งต้องทำงานภายในพื้นที่สะอาด สถานที่อาจต้องแต่งตัวซ้ำซ้ำซ้ำซ้ำซ้ำและทดสอบการฟื้นฟู

เพดานที่สามารถเดินได้สามารถวางการเข้าถึง FFU, ถาดสายเคเบิล, แผงควบคุมและจุดตรวจสอบเหนือโซนสะอาด อย่างไรก็ตาม ชั้นบริการต้องมีขนาดใหญ่พอสำหรับการเคลื่อนย้ายและเอกสารที่ปลอดภัย พื้นที่แคบ ที่สามารถเดินได้ทางเทคนิค แต่ยากในการใช้งาน ยังคงสร้างความล่าช้า

ISO 29463-1 ให้กรอบสําหรับการจัดประเภทกรองที่มีประสิทธิภาพสูง ในโครงการห้องสะอาด ชั้นกรองควรจับคู่กับการควบคุมการรั่วไหลของการติดตั้ง บันทึกเปลี่ยน และการออกแบบเพดานที่ช่วยให้กรองสามารถดูแลได้โดยไม่ทําลายซีล

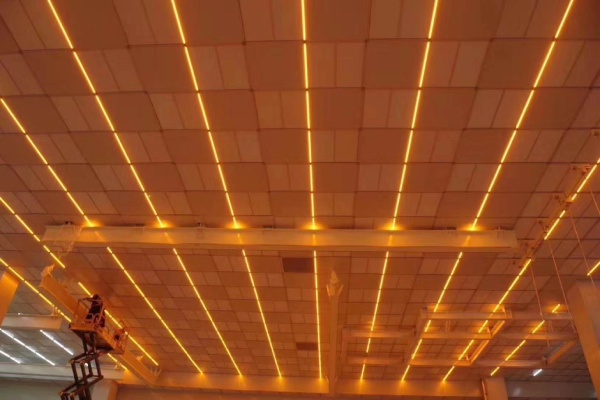

ตารางเพดานห้องสะอาดพร้อมแสงและอุปกรณ์เข้าถึงที่รวมกันสำหรับการวางแผนการบำรุงรักษา
การวางแผนการเข้าถึงบริการ แพลตฟอร์มการบำรุงรักษา แสงเพดานและการวางแผนกริดควรประสานงานเพื่อให้การทำงานได้อย่างปลอดภัยโดยไม่รบกวนห้องสะอาดด้านล่าง

การควบคุมการหยุดเวลา

กรณีธุรกิจน้อยลง ไม่ใช่แค่เดินง่ายขึ้น

สายเซมิคอนดักเตอร์มีราคาแพงที่จะหยุด เพดานที่ช่วยให้บริการที่วางแผนจากด้านบนสามารถลดการสัมผัสกับมลพิษ ลดหน้าต่างการบำรุงรักษา และทําให้การเปลี่ยนชิ้นส่วนอะไหล่สามารถคาดการณ์ได ห้องสะอาดยังต้องมีขั้นตอนที่บันทึก แต่เพดานสามารถลบห้องที่หลีกเลี่ยงได้มากมาย

ISO 14644-16 แก้ไขประสิทธิภาพพลังงานในห้องสะอาด สําหรับเพดานที่ใช้ FFU ตัวกรองที่สามารถบํารุงรักษาได้, การกลับสะอาดและโซนพัดลมที่ควบคุมช่วยให้การไหลของอากาศมีประสิทธิภาพในช่วงเวลาแทนที่จะชดเชยตัวกรองที่อุ

การตรวจสอบการออกแบบที่ดีที่สุดถามสี่คำถามที่ใช้ได้: ใครต้องเข้าถึงเพดาน, บ่อยแค่ไหน, ด้วยเครื่องมืออะไร, และสิ่งที่ต้องปิดผนึกในขณะที่

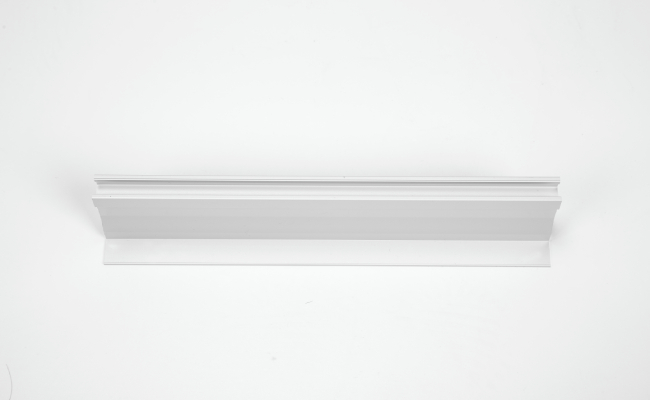

รายละเอียดเพดาน Cleanroom FFU สําหรับการปิดผนึกและจัดเรียงโมดูลบำรุงรักษา
รายละเอียดอินเตอร์เฟซเพดาน FFU การเข้าถึงกรอง การจัดตำแหน่งกริด การบีบอัดและการเปลี่ยนเส้นทางควรตรวจสอบเป็นกลยุทธ์การบำรุงรักษาหนึ่ง

ตรวจสอบข้อมูลทางเทคนิค

ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้

ข้อเท็จจริงที่ใช้ แหล่ง ความหมายของการออกแบบ
การจัดประเภทห้องสะอาดขึ้นอยู่กับความเข้มข้นของอนุภาคในอากาศ ISO 14644-1 งานบริการเพดานไม่ควรทําให้การกู้คืนอนุภาคยากกว่า
การทดสอบห้องสะอาดรวมถึงการไหลของอากาศ ความดันและวิธีการรั่วไหลของระบบกรองที่ติดตั้ง ISO 14644-3 การเคลื่อนไหวของเพดานที่สามารถเดินได้ไม่ควรทําให้เกิดความเสียหายต่อการปิดผนึกและความดัน
การออกแบบห้องสะอาดควรเชื่อมต่อความต้องการ การก่อสร้างและการเริ่มต้น ISO 14644-4 การโหลดการเข้าถึงและเส้นทางการบริการควรกําหนดก่อนการติดตั้ง
การจัดประเภทตัวกรองควรได้รับการสนับสนุนโดยกรอบทดสอบและการทำเครื่องหมายที่ได้รับการยอมรับ ISO 29463-1 การเลือก FFU ควรมีความเชื่อมโยงกับบันทึกกรองและรายละเอียดการติดตั้งที่สามารถรักษาได้

มาตรฐานที่อ้างอิง

มาตรฐานที่อ้างอิงและหมายเหตุการเข้าถึงสาธารณะ

  • ISO 14644-1หน้า ISO อย่างเป็นทางการสําหรับการจัดประเภทความสะอาดอากาศในห้องสะอาดตามความเข้มข้นของอนุภาค
  • ISO 14644-3 : หน้า ISO อย่างเป็นทางการสําหรับวิธีการทดสอบห้องสะอาด
  • ISO 14644-4หน้า ISO อย่างเป็นทางการสำหรับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น
  • ISO 29463-1 : หน้า ISO อย่างเป็นทางการสําหรับการจัดประเภทกรองที่มีประสิทธิภาพสูง
  • ISO 14644-16หน้า ISO อย่างเป็นทางการสําหรับการแนะนำประสิทธิภาพพลังงานในห้องสะอาด ข้อความ ISO เต็ม อาจต้องซื้อหรือเข้าถึงที่ได้รับอนุญาต

คำถามที่พบบ่อย

คำถามที่พบบ่อยเกี่ยวกับเพดานห้องสะอาดที่สามารถเดินได้

เพดานห้องสะอาดทุกห้องสามารถเดินได้หรือไม่?

ไม่ ต้องออกแบบและตรวจสอบเพดานที่สามารถเดินได้สําหรับภาระการบริการที่คาดหวัง เส้นทางการเข้าถึง จุดระงับและพฤติกรรมของแผง แผงเพดานมาตรฐานไม่ควรถือว่าเดินได้โดยไม่ได้รับการอนุมัติทางวิศวกรรม

เพดานเดินได้ปรับปรุงการจัดประเภท ISO หรือไม่?

มันไม่ได้แทนที่การออกแบบการไหลของอากาศหรือการกรอง ค่าของมันเป็นอย่างอ้อม: มันสามารถลดการเข้าไปในห้อง รองรับการปิดผนึกที่มั่นคง และทําให้การบำรุงรักษา FFU น้อยกว่าการรบกวนซึ่งช่วยให

FFU ควรให้บริการจากด้านบนหรือด้านล่างหรือไม่?

ทั้งสองวิธีสามารถทํางานได้ การตัดสินใจขึ้นอยู่กับชั้นห้อง ความสูงเพดาน ประเภทกรอง ความอดทนต่อการปิด พื้นที่บริการที่มีอยู่และขั้นตอนการควบคุมมลพิษ

ควรตรวจสอบอะไรก่อนติดตั้งเพดานเดินได้?

ตรวจสอบโหลดกริด, ระยะห่างระงับ, น้ำหนัก FFU, ความแข็งแรงของแผง, การบีบอัดปะเก็น, เส้นทางการบริการ, การเข้าถึงแสง, ถาดสายเคเบิล, กฎความปลอดภัยและจุ

บันทึกวิศวกรรม Wonclean

ออกแบบเพดานเป็นระบบห้องสะอาดที่สามารถบำรุงรักษาได้

สําหรับสายเซมิคอนดักเตอร์ ควรระบุเพดานที่สามารถเดินได้ร่วมกับตาราง FFU, ตารางเพดาน, ความดัน, เส้นทางกลับอากาศ, แสง, การควบคุมสายไฟและแผนคุณสมบัติ เมื่อสินค้าเหล่านี้แยกออก ความขัดแย้งเล็ก ๆ กลายเป็นเวลาหยุดในการบริการ

การอ้างอิง Wonclean ที่มีประโยชน์: ระบบเพดานห้องสะอาด, หน่วยกรองพัดลม, ห้องสะอาดแบบโมดูล, ติดต่อ Wonclean.
