วิธีเลือกห้องสะอาดเซมิคอนดักเตอร์แผงผนัง: แผงแซนวิช, RockwoolCore และการควบคุมอนุภาค

การวิเคราะห์ทางเทคนิค แผงผนังเซมิคอนดักเตอร์

วิธีเลือกแผงผนังห้องสะอาดเซมิคอนดักเตอร์: แผงแซนวิช, แกน Rockwool และการควบคุมอนุภาค

แผงผนังห้องสะอาดทนต่อสารเคมีต้องเลือกเป็นระบบที่สมบูรณ์: วัสดุพื้นผิว, แกนแผงแซนวิช, รายละเอียดขอบ, การปิดผนึกข้อต่อ สําหรับโรงงานเซมิคอนดักเตอร์ การเลือกแผงที่ผิดอาจสร้างดักอนุภาค ความเสี่ยงในการกัดกร่อนและปัญหาคุณสมบัตินานหลังจากการติดตั้งดูสมบูรณ

แผงผนังห้องสะอาด แผงแซนวิช rockwool ห้องสะอาดเซมิคอนดักเตอร์ ประตูห้องสะอาด

พื้นผิวจับคู่เคลือบหรือ HPL กับเคมีการทำความสะอาด หลักเลือกขนหิน, รังผึ้ง หรือแกนอื่น ๆ ตามความเสี่ยง ข้อต่อควบคุมขอบ, ช่องว่างและความเข้ากันได้กับสารปิดผนึก คุณสมบัติเอกสารวัสดุและความสะอาดสมมติ

สําหรับห้องสะอาดเซมิคอนดักเตอร์ แผงผนังไม่ใช่ผลิตภัณฑ์ก่อสร้างตกแต่ง พวกเขาสร้างขอบเขตการไหลของอากาศ ความรั่วไหลของความดัน ความทนทานในการทำความสะอาดเคมี ความเสี่ยงทางไฟฟ้าสถิต การเข้าถึงการบำรุงรักษา และพฤติกรรมของอนุภาค กระบวนการเลือกที่ดีเริ่มต้นด้วยความเสี่ยงของกระบวนการและสารทำความสะอาด จากนั้นทำงานกลับไปยังวัสดุแผงและรายละเอียดร่วม

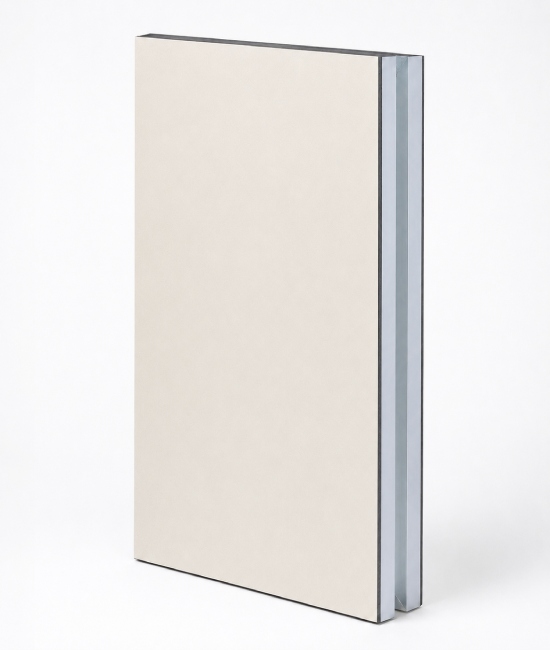

พื้นผิวแผงผนังห้องสะอาด HPL สําหรับการใช้งานห้องสะอาดเซมิคอนดักเตอร์ที่ทนต่อสารเคมี
ชั้นพื้นผิวทนต่อสารเคมี ความทนทานทางเคมีเป็นส่วนใหญ่เป็นปัญหาพื้นผิวและปิดผนึก ไม่ใช่เพียงปัญหาวัสดุหลัก

โลจิกการเลือก

เริ่มต้นด้วยเคมีการทำความสะอาดและการสัมผัสกับกระบวนการ

แผงผนังที่อธิบายว่าต้านสารเคมีมีความหมายเพียงเมื่อถูกกําหนดสารเคมีที่คาดหวัง ความเข้มข้น เวลาการติดต่อ อุณหภูมิและความถี่ในการทำความส พื้นที่สนับสนุนเซมิคอนดักเตอร์อาจเห็น IPA, กรดหรือด่างที่แจ้ง, สารที่ใช้เปอร์ออกไซด์, สารทําความสะอาดที่ใช้แอมโมเนียมหรือส่วนเหลื พื้นผิวแผงที่รอดจากการล้างบางครั้งอาจล้มเหลวภายใต้การสัมผัสซ้ำซ้ำ

ด้วยเหตุผลนี้ ความเข้ากันได้ของวัสดุควรตรวจสอบกับขั้นตอนการทำความสะอาดโครงการ ไม่เพียงแค่คําแถลงในโบรชัวร์ ASTM D543 มักจะใช้เป็นกรอบอ้างอิงสำหรับการประเมินพลาสติกที่ได้รับการสัมผัสกับสารปฏิกิริยาเคมีในขณะที่ ASTM D1308 มักจะอ้างอิงสําหรับผลของสารเคมีในครัวเรือนบนเคลือบที่ใสและมีสี ทีมโครงการยังคงควรยืนยันวิธีการทดสอบที่ถูกต้องกับผู้จัดจำหน่ายวัสดุและเจ้าของ

ระบบผนังห้องสะอาด Wonclean สามารถตั้งค่าได้ด้วยพื้นผิวแผง, แกนและโปรไฟล์ที่แตกต่างกัน แต่ข้อกำหนดควรระบุสารทําความสะอาดและเกณฑ์การยอมรับเสมอ

การเลือกหลัก

Rockwool Core รองรับความแข็งแรงและความมั่นคงของแผง

แกนของแผงแซนวิชถูกปกป้องโดยผิวหนังและการออกแบบขอบ Rockwool มักจะถูกเลือกเมื่อพฤติกรรมไฟ, ประสิทธิภาพเสียง, ความแข็งแรงและความมั่นคงของมิติเป็นสิ่งสำคัญ ไม่ใช่พื้นผิวที่สัมผัสกับสารเคมีทําความสะอาด การเคลือบหรือหน้า HPL และรายละเอียดร่วมที่ปิดผนึกทำงานนั้น

สําหรับการใช้เซมิคอนดักเตอร์ การตัดสินใจหลักควรมีความเชื่อมโยงกับความสูงของห้อง, ความกว้างของแผง, การเปิดประตู / หน้าต่าง, กลยุทธ์ไฟ, ผลกระทบการบำรุงรักษา, อ ถ้าแผงดัดหรือข้อต่อเปิด การควบคุมอนุภาคสามารถเสียหายได้ แม้ว่าหลักตัวเองจะเหมาะสม

การตัดสินใจของแผงผนังที่มีผลต่อประสิทธิภาพของห้องสะอาดเซมิคอนดักเตอร์
รายการออกแบบ ทำไมมันสำคัญ ตรวจสอบแบบปฏิบัติ
เคมีพื้นผิว ควบคุมความต้านทานต่อสารทำความสะอาดและสารเหลือของกระบวนการ ตรวจสอบขั้นตอนการทำความสะอาด ความเข้มข้น และเวลาที่ติดต่อ
วัสดุหลัก มีผลต่อกลยุทธ์ไฟ ความแข็ง ความกว้างและความมั่นคงที่ติดตั้ง ตรวจสอบหินขน, รังผึ้งหรือแกนทางเลือกตามความเสี่ยงของห้อง.
โปรไฟล์ร่วมกัน ช่องว่างและขอบเก็บอนุภาคและสารเหลือทำความสะอาด ระบุการเปลี่ยนแปลงล้าง, ปิด และทำความสะอาดได้
การเปิด ประตู หน้าต่าง และทางผ่าน สามารถกลายเป็นเส้นทางการรั่วไหล กรอบพิกัด สารปิดผนึก และรายละเอียดความดัน

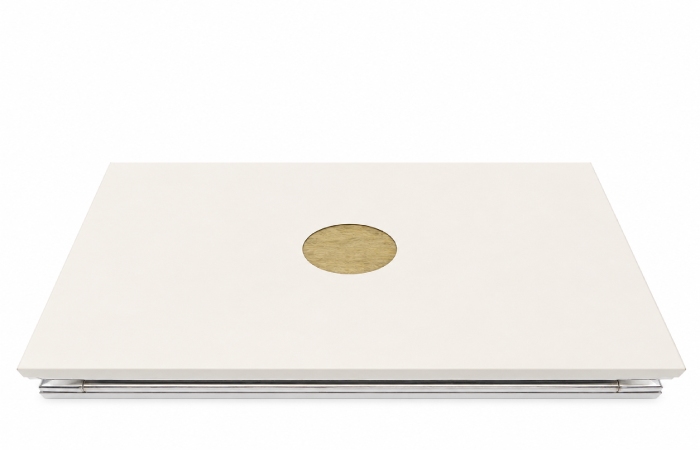

แผงแซนวิชห้องสะอาด Rockwool พร้อมหน้าต่างตรวจสอบแกนที่มองเห็นได้
ความมองเห็นหลัก Rockwool แกนสนับสนุนการทํางานของแผง ในขณะที่ผิว ขอบและสารปิดผนึกปกป้องพื้นผิวห้องสะอาด

การควบคุมอนุภาค

การควบคุมอนุภาคเกิดขึ้นที่ข้อต่อ, มุมและอินเตอร์เฟส

ISO 14644-1 จัดเรียงห้องสะอาดตามความเข้มข้นของอนุภาคในอากาศ แต่การออกแบบแผงผนังมีอิทธิพลต่อการรักษาเป้าหมายเหล่านั้นมั่นคงง่ายแค่ไหน พื้นผิวที่มีขีดข่วนขอบที่เปิดเผย สารปิดผนึกหยาบ ขอบและขอบที่หยาบอาจกลายเป็นแหล่งอนุภาคหรือดักทำความสะอาด

ผนังห้องสะอาดควรมีรายละเอียดสําหรับการล้างและตรวจสอบด้วยสายตา ข้อต่อล้าง, สารปิดผนึกที่เข้ากันได้, มุมที่ต้องการ, การเปลี่ยนกรอบที่ราบรื่นและช่องว่างที่รองรับอย่างถูกต้อง มีความสำคัญมากกว่าการเลือกแผง

เมื่อความไว AMC สูง ข้อกำหนดแผงควรพิจารณาความเสี่ยงในการออกก๊าซจากวัสดุและการควบคุมสารเหลือที่ทำความสะอาด นี่เป็นเรื่องที่เกี่ยวข้องโดยเฉพาะอย่างยิ่งใกล้กับการสนับสนุน lithography การจัดการเคมีหรือพื้นที่วิทยา

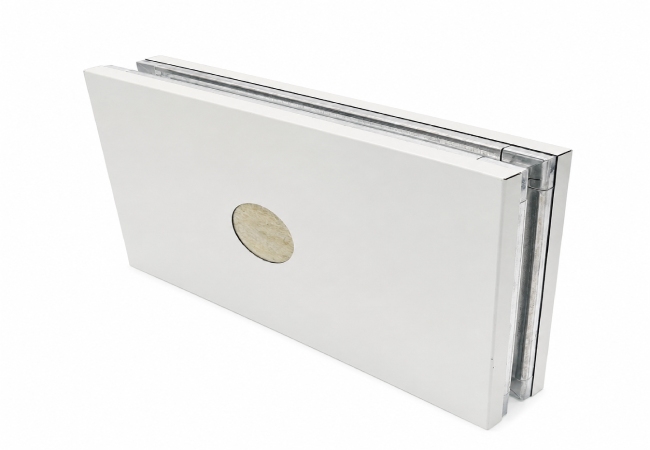

รายละเอียดขอบแผงผนังห้องสะอาด Rockwool แสดงผิวหนังและการก่อสร้างข้อต่อ
ขอบและรายละเอียดร่วม เรขาคณิตข้อต่อ การป้องกันผิว และการเข้ากันได้ของสารปิดผนึกมีผลต่อความสะอาดและการควบคุมอนุภาคโดยตรง

ความพร้อมในการรับคุณสมบัติ

การเลือกแผงควรสนับสนุนคุณสมบัติห้องสะอาด

ISO 14644-4 แก้ไขกระบวนการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น สําหรับแผงผนัง นั่นหมายความว่า บันทึกวัสดุ, การวางแผน, รายละเอียดร่วม, การเจาะและการตรวจสอบการติดตั้งควรสามารถติดตามได้ก่อนที่จะเริ่ม

ISO 14644-3 รองรับวิธีการทดสอบห้องสะอาดที่ใช้ในระหว่างการตรวจสอบ แผงผนังไม่ใช่ปัจจัยเดียวในผลการทดสอบ แต่เส้นทางการรั่วไหล การเปลี่ยนแปลงที่รุนแรงและพื้นผิวที่ยากที่จะทำความสะอาดสามารถทําให้การจัดประเภทและการกู้คืนยากขึ้

สําหรับโครงการ Wonclean แพ็คเกจแผงผนังควรได้รับการตรวจสอบด้วยประตู, หน้าต่าง, กล่องผ่าน, อินเตอร์เฟซเพดานและภาพวาดความดัน เพราะอินเตอร์เฟซเหล่านี้เป็นที่ท

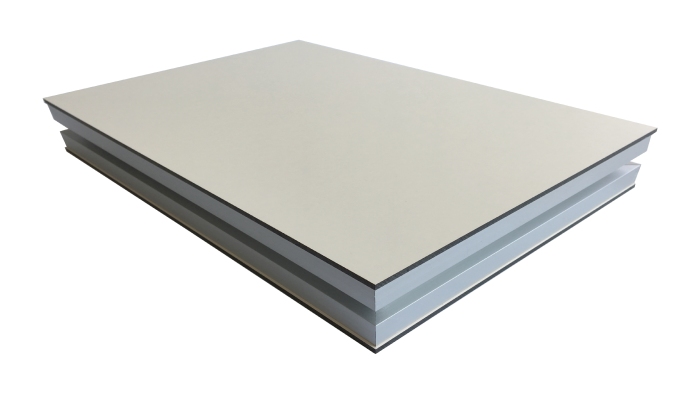

ขอบแผงผนังห้องสะอาด HPL และรายละเอียดพื้นผิวสำหรับการออกแบบห้องสะอาดทนต่อสารเคมี
คุณภาพพื้นผิวและขอบ พื้นผิว HPL หรือพื้นผิวเคลือบต้องจับคู่กับขอบที่ป้องกันและรายละเอียดการก่อสร้างที่ทำความสะอาดได้

ตรวจสอบข้อมูลทางเทคนิค

ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้

ข้อเท็จจริงที่ใช้ แหล่ง ความหมายของการออกแบบ
การจัดประเภทห้องสะอาดขึ้นอยู่กับความเข้มข้นของอนุภาคในอากาศ ISO 14644-1 แผงผนังไม่ควรสร้างดักอนุภาคหรือจุดที่หลีกเลี่ยงได้
การออกแบบห้องสะอาดควรเชื่อมต่อความต้องการ การก่อสร้างและการเริ่มต้น ISO 14644-4 วัสดุแผง ข้อต่อและการเปิดควรถูกเก็บข้อมูลก่อนที่จะเปิดใช้งาน
วิธีการทดสอบห้องสะอาดรวมถึงการทดสอบอนุภาคและการสนับสนุนประสิทธิภาพ ISO 14644-3 การรั่วไหลของซองจดหมายผนังและความสะอาดควรแก้ไขก่อนการทดสอบ
ความเข้ากันได้ทางเคมีควรประเมินโดยใช้สารปฏิกิริยาที่กําหนดและเงื่อนไขการสัมผัส ASTM D543 สารทำความสะอาด ความเข้มข้นและเวลาการสัมผัสควรระบุสําหรับการเลือกแผง

มาตรฐานที่อ้างอิง

มาตรฐานที่อ้างอิงและหมายเหตุการเข้าถึงสาธารณะ

  • ISO 14644-1หน้า ISO อย่างเป็นทางการสําหรับการจัดประเภทความสะอาดอากาศในห้องสะอาดตามความเข้มข้นของอนุภาค
  • ISO 14644-4หน้า ISO อย่างเป็นทางการสำหรับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น
  • ISO 14644-3 : หน้า ISO อย่างเป็นทางการสําหรับวิธีการทดสอบห้องสะอาด
  • ASTM D543 : หน้า ASTM อย่างเป็นทางการสําหรับการประเมินพลาสติกภายใต้การสัมผัสกับสารปฏิกิริยาเคมี
  • ASTM D1308 : หน้า ASTM อย่างเป็นทางการสำหรับความต้านทานต่อสารเคมีในครัวเรือน ข้อความมาตรฐานเต็มรูปอาจต้องการซื้อหรือการเข้าถึงที่ได้รับอนุญาต

คำถามที่พบบ่อย

คำถามที่พบบ่อยเกี่ยวกับแผงผนังห้องสะอาด

แผงห้องสะอาดหินขนสัตว์ทนต่อสารเคมีหรือไม่?

ความต้านทานทางเคมีส่วนใหญ่ขึ้นอยู่กับพื้นผิวที่เปิดเผย, การเคลือบหรือหน้า HPL, รวมถึงสารปิดผนึกและรายละเอียดร่วม แกนขนหินสนับสนุนโครงสร้างแผงและเป้าหมายการออกแบบที่เกี่ยวข้องกับเพลิง แต่ไม่ควรรักษาเป็นชั้นสัมผัสทางเคมี

พื้นผิวแผงผนังใดดีที่สุดสําหรับห้องสะอาดเซมิคอนดักเตอร์?

พื้นผิวที่ดีที่สุดขึ้นอยู่กับเคมีการทำความสะอาด ความเสี่ยงในการขัด ความไว AMC กลยุทธ์ ESD และความต้องการในการตรวจสอบด้วยสายตา HPL, เหล็กเคลือบและตัวเลือกสแตนเลสทั้งหมดสามารถเหมาะสมในโซนที่แตกต่างกัน

ทำไมข้อต่อแผงผนังสำคัญมากนัก?

ข้อต่อ, การตัดและการเจาะเป็นสถานที่ทั่วไปสําหรับช่องว่าง, ขอบและความบกพร่องของสารปิดผนึก เหล่านี้สามารถเก็บอนุภาค เก็บของเหลือ หรือสร้างเส้นทางการรั่วไหลของความดัน

เอกสารใดที่ควรเตรียมสำหรับคุณสมบัติแผงผนัง?

เตรียมบันทึกวัสดุแผง ข้อกำหนดหลักและพื้นผิว รูปวาดร่าง รายละเอียดร่วม ข้อมูลสารปิดผนึก การตรวจสอบความเข้ากันได้ในการทำความสะอาด บันทึกการตรวจสอบการติดตั้

บันทึกวิศวกรรม Wonclean

ระบุแผงเป็นส่วนหนึ่งของซองจดหมายห้องสะอาด

ควรเลือกแผงผนังห้องสะอาดเซมิคอนดักเตอร์ด้วยเพดาน ประตู หน้าต่าง ทางผ่าน น้ำตกความดันและขั้นตอนการทำความสะอาด การรักษาแผงผนังเป็นผลิตภัณฑ์ก่อสร้างที่เป็นอิสระมักจะนําไปสู่ช่องว่างระหว่างความสะอาด การควบคุมอนุภาคและความเป็นจริงของการต

การอ้างอิง Wonclean ที่มีประโยชน์: ระบบผนังห้องสะอาด, แผงแซนวิชห้องสะอาด, ระบบเพดานห้องสะอาด, ติดต่อ Wonclean.
