คู่มือการจัดตั้งห้องสะอาดเซมิคอนดักเตอร์สำเร็จรูป: จากห้องสะอาดเซมิคอนดักเตอร์สำเร็จรูปถึง ACH และการจัดเขตความดัน

คู่มือการใช้งานทางเทคนิค Semiconductor Cleanroom

คู่มือการจัดตั้งห้องสะอาดเซมิคอนดักเตอร์สำเร็จรูป: จากห้องสะอาดเซมิคอนดักเตอร์สำเร็จรูปถึง ACH และการจัดเขตความดัน

ห้องสะอาดที่สำเร็จรูปสามารถลดการวางแผนโครงการเซมิคอนดักเตอร์ แต่ยังต้องถูกออกแบบ ติดตั้ง และมีคุณสมบัติเป็นซองจดหมายห้องสะอาดที่ควบคุม คำถามที่สำคัญไม่ใช่เพียงความเร็วของแผงและการจัดส่งโมดูล มันคือเส้นทางการไหลของอากาศ, การสมมุติ ACH, การจัดเขตความดัน, การควบคุมการรั่วไหลและความพร้อมในการตรวจสอบ

ห้องสะอาดสำเร็จรูป ห้องสะอาดเซมิคอนดักเตอร์ การจัดโซนความดัน ซองจดหมายห้องสะอาด

สำเร็จรูปสร้างผนัง เพดาน และอินเตอร์เฟซบริการที่สามารถซ้ำได้ ACHใช้การเปลี่ยนแปลงอากาศเป็นข้อมูลการออกแบบ ไม่ใช่เป็นหลักฐานของชั้นเรียน ความดันกําหนดเส้นทางการรั่วไหลและการรั่วไหลจากห้องไปห้อง เริ่มต้นวางแผนการตรวจสอบสไตล์ IQ / OQ ก่อนจัดส่งแผง

สําหรับสิ่งอำนวยความสะดวกสําหรับเซมิคอนดักเตอร์ การผลิตล่วงหน้ามีประโยชน์เมื่อแพ็คเกจห้องสะอาดถูกจัดการเป็นระบบที่ควบคุม: ข้อต่อแผง, การยกพื้นกลับ, การจัดหา FFU หรือ

คู่มือการจัดตั้งห้องสะอาดเซมิคอนดักเตอร์สำเร็จรูป: จากห้องสะอาดเซมิคอนดักเตอร์สำเร็จรูปถึง ACH และการจัดเขตความดัน
โซนห้องสะอาดหลังจากติดตั้งซองจดหมาย พื้นกลับขึ้น ประตู แผงผนัง และเพดานต้องประสานงานก่อนการสมดุลสุดท้าย

โลจิกการใช้งาน

ความเร็วสำเร็จรูปทํางานเท่านั้นเมื่ออินเตอร์เฟซถูกแช่แข็งแล้ว

ห้องสะอาดสำเร็จรูปไม่ลบงานออกแบบ มันย้ายส่วนใหญ่ของการประสานงานก่อนหน้านี้ เจ้าของเซมิคอนดักเตอร์ควรแช่แข็งเป้าหมายการจัดประเภทห้อง, ภาระความร้อนของเครื่องมือ, ความไว AMC, ไอเสียกระบวนการ, กลยุทธ์การกลับอากาศ, การเจาะบริการและเส้นทางการเข้าถึงก่อน

ISO 14644-4 การออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น สําหรับห้องสะอาดที่สำเร็จแล้ว นี่หมายถึงภาพวาดโมดูล, ความสูงของแผง, ตารางเพดาน, ตารางประตูและความรับผิดชอบในการเปิดใช้งานควรทบทวนเป็นแพ็คเกจเดียว ไม่ใช่เป

Wonclean สามารถประสานงานผนังห้องสะอาดแบบโมดูล ระบบเพดาน FFU ประตู หน้าต่าง และอินเตอร์เฟซผ่าน เพื่อให้ส่วนที่สร้างขึ้นโรงงานลดความไม่แน่นอนสถานที่ แทนที่จะสร้างการทำงานใหม่ที่ซ่อน

ACH และการไหลของอากาศ

ACH เป็นข้อมูลการออกแบบ ไม่ใช่การรับประกันชั้นห้องสะอาด

การเปลี่ยนแปลงอากาศต่อชั่วโมงช่วยให้ขนาดของการไหลของอากาศ แต่ ACH เดียวไม่พิสูจน์ความสะอาด ISO ห้องที่มี ACH สูง ยังอาจล้มเหลว ถ้าเส้นทางการกลับถูกบล็อก แหล่งอนุภาคไม่ได้รับการควบคุม กรองรั่วไหล หรือวงจรสั้นจากการจ่ายไปยังกลับ

ISO 14644-1 จัดเรียงห้องสะอาดตามความเข้มข้นของอนุภาคในอากาศ ISO 14644-3 ครอบคลุมวิธีการทดสอบที่รองรับการตรวจสอบ รวมถึงการไหลของอากาศ ความแตกต่างของความดัน และการทดสอบการรั่วไหลของระบบกรองที่ติดตั้ง สําหรับห้องเซมิคอนดักเตอร์ที่สำเร็จรูป เป้าหมายที่ปฏิบัติคือการทําให้การครอบคลุม ACH, FFU และเส้นทางกลับได้รับการวัดได้หลั

การตรวจสอบการใช้งานที่เชื่อมต่อการออกแบบห้องสะอาดสำเร็จรูปกับคุณสมบัติของสถานที่
รายการ ทำไมมันสำคัญ ตรวจสอบเว็บไซต์
สมมติฐาน ACH ตั้งความจุการไหลของอากาศ แต่ไม่ใช่ชั้นอนุภาคด้วยตัวเอง วัดปริมาณการจัดหา การฟื้นฟูห้อง และผลของอนุภาค
เส้นทางกลับ ควบคุมรูปแบบการกวาดและความมั่นคงของความดัน ตรวจสอบพื้นที่ยกขึ้น, ผนังกลับมา หรือสมดุลเปิดกลับมาต่ำ
การติดตั้งกรอง การรั่วไหลสามารถหลีกเลี่ยงการส่งอากาศสะอาด ดำเนินการทดสอบการรั่วไหลของกรองที่ติดตั้งตามที่ระบุไว้
การควบคุมประตูและการรั่วไหล การรั่วไหลที่ไม่ได้รับการควบคุมจะทำลายความดัน ตรวจสอบปิดผนึกประตู อินเตอร์ล็อค และช่องโอน

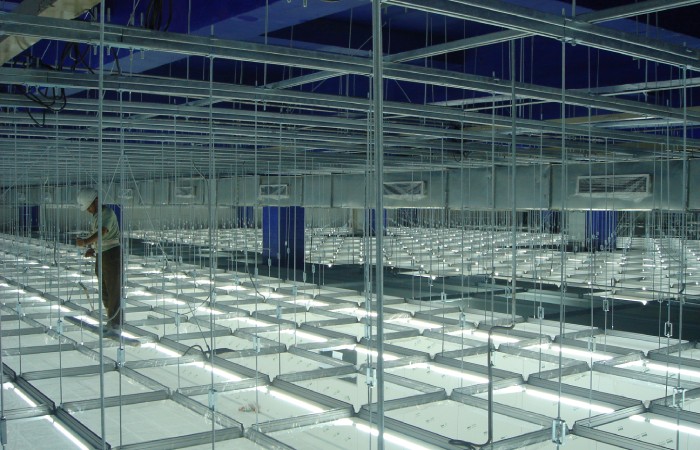

ตารางบริการเพดานห้องสะอาดเซมิคอนดักเกอร์สำเร็จรูปที่ติดตั้งอยู่เหนือแผงห้องสะอาด
การประสานงานของเพดานและเครือข่ายบริการ การจัดตั้งห้องสะอาดสำเร็จรูปควรล็อคตำแหน่ง FFU, แสง, แขวนและการเข้าถึงบริการก่อนการติดตั้งสถานที่

การจัดโซนความดัน

การจัดโซนความดันต้องตรงกับความเสี่ยงของเครื่องมือและการไหลของคน

การจัดโซนความดันไม่ใช่ลูกศรตกแต่งในการวางแผน มันเป็นความสัมพันธ์ที่ควบคุมการรั่วไหลระหว่างห้อง, ทางเดิน, กุญแจอากาศ, พื้นที่สนับสนุนกระบวนการและการติดตาม สิ่งอำนวยความสะดวกของเซมิคอนดักเตอร์มักจะต้องการความดันบวกสําหรับการป้องกันอนุภาค แต่ไอเสียในท้องถิ่น การจัดการเคมีหรือห้องสนับสนุ

ดังนั้นห้องสะอาดสำเร็จรูปจึงควรกําหนดจุดการตั้งค่าความดัน, ล็อคประตู, หน้าต่างโอน, การไหลของอากาศกลับ, การชดเชยไอเสียและขีด จำกัด เตือนก่อน ถ้าเหล่านี้ถูกทิ้งไว้จนกว่าจะเปิดใช้งาน โครงการอาจต้องการการเจาะผนังหรือการเปลี่ยนแปลงการสมดุลที่จะเอาชนะข้อดีความเร็ว

สําหรับพื้นที่การผลิตที่มีเครื่องมือกระบวนการที่ละเอียดอ่อน การตรวจสอบการจัดเขตความดันควรรวมถึงเส้นทางการบำรุง ช่างเทคนิคบริการที่เปิดแผง ประตู หรือกระเบื้องพื้นระดับสามารถเปลี่ยนน้ำตกชั่วคราวได้ถ้าไม่พิจารณากลยุทธ์การเข้าถึง

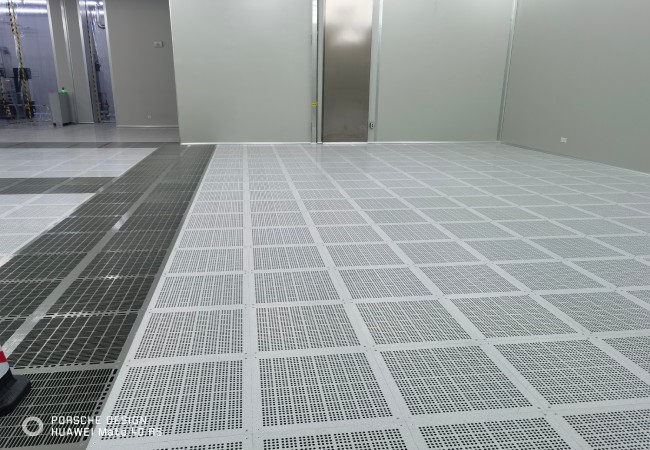

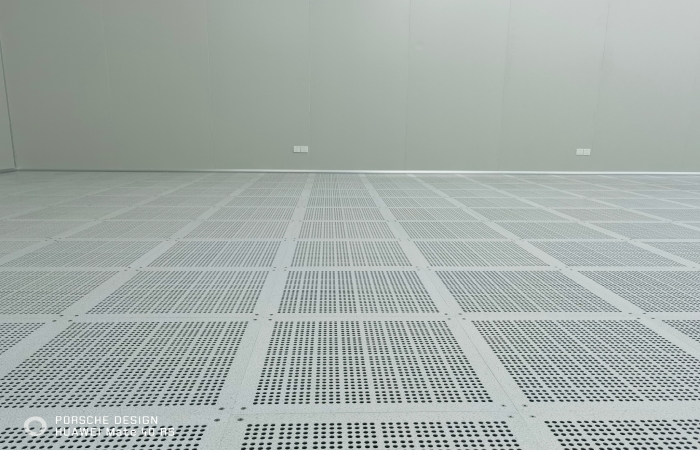

ห้องสะอาดเซมิคอนดักเตอร์ยกรายละเอียดพื้นกลับสําหรับการจัดเขตการไหลของอากาศและการควบคุมความดัน
คืนรายละเอียดการไหลของอากาศ พื้นกลับขึ้นและผนังกลับขึ้นมีผลต่อประสิทธิภาพของ ACH ความมั่นคงความดันและพฤติกรรมการฟื้นฟูห้องสะอาด

ความพร้อมในการเริ่มต้น

โรงงานสำเร็จรูปควรให้อาหารคุณสมบัติสถานที่

แพ็คเกจห้องสะอาดที่สำเร็จรูปที่ดีที่สุดออกจากโรงงานด้วยภาพวาดที่สามารถติดตามได้ และโลจิกการติดตั้งที่สนับสนุนคุณสมบัติของสถานที่ บันทึกที่แนะนำรวมถึงข้อมูลวัสดุ, การวางแผง, การวาดตารางเพดาน, ตาราง FFU, รายละเอียดประตูและหน้าต่าง, ข้อมูลปะเก็นและสารปิดผนึก, รายการการเจาะ, รายการอินเตอร

เมื่อเริ่มต้นในสถานที่ ทีมงานควรยืนยันการติดตั้งทางกายภาพก่อนตามผลการทดสอบห้องสะอาด: ความเสียหายของแผง, การเสร็จสิ้นร่วม, การสวิงประตู, พฤติกรรมการล็อค, การปรับระดับเพดาน, ที่นั่งกรอง, ปร

ISO 14644-16 แก้ไขประสิทธิภาพพลังงานในห้องสะอาด สําหรับห้องสะอาดเซมิคอนดักเตอร์ การประสานงานเร็วของการไหลของอากาศและความดันสามารถลดความต้องการในการชดเชยการรั่วไหลด้วยพลังงานพัดลมส่วนเกิน

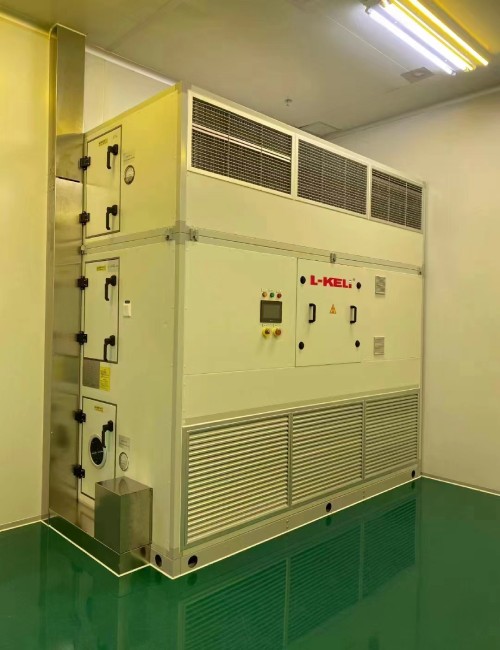

หน่วยจัดการอากาศในห้องสะอาดที่ใช้สําหรับการควบคุม ACH และการจัดเขตความดันในการจัดตั้งห้องสะอาดสำเร็จรูป
การจัดการอากาศและการควบคุม ACH ความจุการไหลของอากาศ, เครื่องดับสมดุล และการควบคุมความดันต้องรวมกับซองจดหมายที่สำเร็จรูป

ตรวจสอบข้อมูลทางเทคนิค

ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้

ข้อเท็จจริงที่ใช้ แหล่ง ความหมายของการใช้งาน
ชั้นห้องสะอาดจะขึ้นอยู่กับความเข้มข้นของอนุภาคในอากาศ ไม่ใช่ ACH เท่านั้น ISO 14644-1 ACH ต้องได้รับการตรวจสอบด้วยการทดสอบอนุภาคและพฤติกรรมการไหลของอากาศ
การทดสอบห้องสะอาดรวมถึงการไหลของอากาศ ความแตกต่างของความดัน และวิธีการรั่วไหลของระบบกรองที่ติดตั้ง ISO 14644-3 อินเตอร์เฟสสำเร็จรูปควรพร้อมสําหรับการทดสอบในสถานที่ที่สามารถวัดได้
การออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้นควรเชื่อมต่อ ISO 14644-4 การผลิตสำเร็จรูปจากโรงงานควรรักษาความตั้งใจในการออกแบบที่ถูกเอกสาร
ห้องสะอาดที่ประหยัดพลังงานขึ้นอยู่กับความต้องการการไหลของอากาศที่ควบคุมและลดการรั่วไหล ISO 14644-16 การจัดโซนความดันไม่ควรพึ่งพาพลังงานพัดลมส่วนเกินเพื่อปิดการรั่วไหล

มาตรฐานที่อ้างอิง

มาตรฐานที่อ้างอิงและหมายเหตุการเข้าถึงสาธารณะ

  • ISO 14644-1หน้า ISO อย่างเป็นทางการสําหรับการจัดประเภทความสะอาดอากาศในห้องสะอาดตามความเข้มข้นของอนุภาค
  • ISO 14644-3 : หน้า ISO อย่างเป็นทางการสําหรับวิธีการทดสอบห้องสะอาด
  • ISO 14644-4หน้า ISO อย่างเป็นทางการสำหรับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น
  • ISO 14644-16 : หน้า ISO อย่างเป็นทางการสําหรับประสิทธิภาพพลังงานในห้องสะอาด ข้อความ ISO เต็ม อาจต้องซื้อหรือเข้าถึงที่ได้รับอนุญาต

คำถามที่พบบ่อย

คำถามที่พบบ่อยในห้องสะอาดเซมิคอนดักเตอร์สำเร็จรูป

ห้องสะอาดที่สำเร็จรูปได้ตรงกับคลาส ISO โดยอัตโนมัติหรือไม่?

ไม่ การผลิตสำเร็จรูปจะปรับปรุงการควบคุมการก่อสร้าง แต่ชั้น ISO ยังคงต้องได้รับการตรวจสอบโดยการทดสอบอนุภาคภายใต้สถานะการใช้งานและสภาพการทำงานที่ตก

ACH เพียงพอที่จะมีขนาดห้องสะอาดเซมิคอนดักเตอร์หรือไม่?

ACH เป็นประโยชน์ แต่ต้องจับคู่กับรูปแบบการไหลของอากาศ เส้นทางการกลับ ภาระความร้อน การควบคุมแหล่งอนุภาค การเลือกกรอง การวางเครื่องมือและการจัดเขตความดัน

อะไรควรแก้ไขก่อนการผลิตห้องสะอาดสำเร็จรูป?

แก้ไขการวางแผนห้อง, เป้าหมาย ISO, ตารางเพดาน, กลยุทธ์ FFU หรือ AHU, ตารางประตู, การเจาะบริการ, การตกความดัน, อินเตอร์เฟซวัสดุและความรับผิดชอบในการทดสอบการใช้งาน

ทำไมการจัดเก็บโซนความดันสำคัญในการจัดตั้งแบบสำเร็จรูป?

เพราะข้อต่อแผง ประตู กลับ เปิดการโอน และการชดเชยไอเสีย ถูกสร้างขึ้นในบรรจุภัณฑ์ ถ้าการแบ่งโซนความดันได้รับการแก้ไขช้า การปรับปรุงสถานที่สามารถลบข้อดีของตารางการผลิตล่วงหน้า

บันทึกวิศวกรรม Wonclean

รักษา Prefab เป็นระบบที่พร้อมให้คุณสมบัติ

ห้องสะอาดเซมิคอนดักเตอร์ที่สำเร็จแล้ว ไม่ใช่เพียงแค่การติดตั้งแผงผนังที่เร็วขึ้น มันเป็นระบบควบคุมซองจดหมาย การไหลของอากาศ และความดันที่ประสานงานกัน ที่มาถึงด้วยผู้ไม่รู้จักน้อยกว่า และความรับผิดชอบในการจัดการที่ชัดเจนกว่า
