การควบคุมการบิดแผงห้องสะอาดสำหรับ Fabs Semiconductor: อลูมิเนียม Honeycomb, Rockwool และ Reinforced Frames

บล็อกทางเทคนิค วิศวกรรมแผงเซมิคอนดักเตอร์

การควบคุมการบิดแผงห้องสะอาดสำหรับ Fabs Semiconductor: อลูมิเนียม Honeycomb, Rockwool และ Reinforced Frames

ในโรงงานเซมิคอนดักเตอร์ การบิดแผงไม่ได้เป็นเพียงรายละเอียดโครงสร้าง ผนังห้องสะอาดระยะยาว เพดานที่สามารถเดินได้ ประตูเปิดและการไหลของอากาศของอุปกรณ์ ทั้งหมดสามารถเปลี่ยนการเคลื่อนไหวขนาดเล็กเป็นความเครียดในการปิดผนึก, ดักอนุภาค และความเสี่

ระบบผนังห้องสะอาด แผงแซนวิชห้องสะอาด ระบบเพดาน ห้องสะอาดแบบโมดูล

การควบคุมการบิดแผงห้องสะอาดเริ่มต้นด้วยคำถามง่ายๆ: การเคลื่อนไหวที่ห้องสามารถทนได้โดยไม่สูญเสียความสมบูรณ์ของพื้นผิว, ความมั่นคงความดันหรือความ คำตอบขึ้นอยู่กับหลักแผง ผิวหน้า ช่วงระยะห่างของการสนับสนุน ภาระเพดาน เปิดประตูและหน้าต่าง การสั่นสะเทือนของอุปกรณ์ และวิธีการที่ผนังเชื่อมต่อกับพื้นและเ

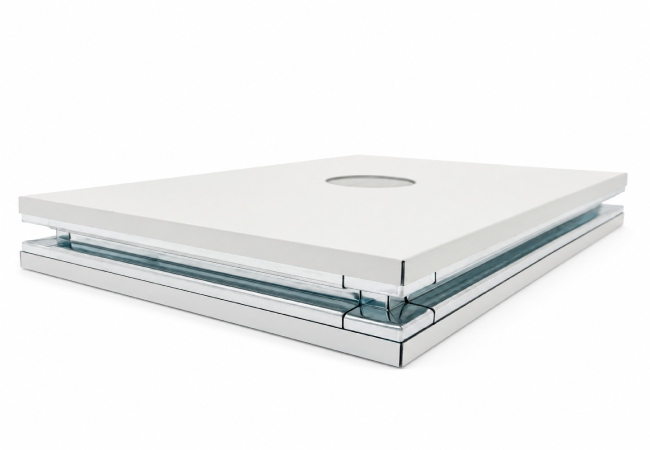

แผงห้องสะอาด honeycomb อลูมิเนียมจริง แสดงโครงสร้างหลักแข็งสำหรับผนังและเพดาน fab semiconductor
รูปของผลิตภัณฑ์จริง แผงห้องสะอาดอลูมิเนียมมักจะเลือกที่อัตราส่วนความแข็งและน้ำหนักและความมั่นคงของมิติเป็นสิ่งสำคัญ

ความเสี่ยงในการบิด

ทำไมการเคลื่อนไหวของแผงสำคัญในห้องสะอาดเซมิคอนดักเตอร์

ในห้องปกติ การเคลื่อนไหวของแผงเล็กน้อย อาจเป็นเพียงปัญหาด้านลักษณะ ในห้องสะอาดเซมิคอนดักเตอร์ การบิดอาจส่งผลต่อสารปิดผนึกข้อต่อ การจัดเรียงกรอบประตู การรั่วไหลของอากาศกลับ การบีบอัดเพดานและความสะอาดระยะยาวของจุดเชื่อมต่อผนั แผงที่โค้งภายใต้ภาระยังสามารถสร้างขอบที่อนุภาคตั้งอยู่

ทีมออกแบบควรตรวจสอบความกว้างของแผง วัสดุหลัก ความหนาของแผ่นหน้า การเสริม วิธีการสนับสนุนและเปิดบริการร่วมกัน ผนังยาว, พาร์ติชั่นสูง, โซนเพดานที่เดินได้ และแผงเข้าถึงหนัก ต้องให้ความสนใจมากกว่าห้องปิดเล็ก ๆ

ISO 14644-4:2022 กรอบการสร้างห้องสะอาดจากความต้องการผ่านการออกแบบ การก่อสร้าง และการเริ่มต้น สําหรับการบิดแผง นั่นหมายความว่าความต้องการโครงสร้างและสถาปัตยกรรมควรถูกกําหนดก่อนที่จะผลิตแผง

การเลือกวัสดุ

แผงรับผึ้งอลูมิเนียมกับแผงแซนวิช Rockwool

แผงรังผึ้งอลูมิเนียมสามารถให้ความแข็งสูงด้วยน้ำหนักที่ต่ำกว่า ทําให้มันประโยชน์สําหรับโมดูลเพดานใหญ่, พาร์ติชั่นสูงหรือพื้นที่ห้ แผงแซนวิชขนหินมักจะถูกพิจารณาเมื่อพฤติกรรมไฟ, ประสิทธิภาพเสียง, ฉนวนความร้อนและความสมดุลของค่าใช้จ่ายเป็นสิ่งสำคัญ วัสดุทั้งสองไม่ได้ดีขึ้นอัตโนมัติในทุกสถานที่ แต่ละต้องจับคู่กับความเสี่ยงของระยะ การสนับสนุน และห้องสะอาด

โลจิกควบคุมการบิดแผงสําหรับผนังและเพดานห้องสะอาดเซมิคอนดักเตอร์
กลยุทธ์แผง กรณีการใช้งานที่เหมาะสมที่สุด ตรวจสอบวิศวกรรม
แผง honeycomb อลูมิเนียม ความยาว แผงเพดานน้ำหนักเบา และผนังที่ไวต่อความเรียบร้อน รองรับระยะห่างการปิดขอบความหนาของแผ่นหน้าและการเสริมการเปิด
แผงแซนวิช Rockwool พาร์ติชันที่ได้รับการจัดอันดับเพลิงหรือเสียงที่ต้องการฉนวนกันความร้อน ความหนาแน่นหลัก, การบีบอัดข้อต่อ, ความยาวของแผงและการสนับสนุนกรอบ
กรอบเสริม เปิดประตู หน้าต่าง ทางผ่าน และการเจาะบริการ เส้นทางการโอนโหลด, การยึด, ความต้านทานการกัดกร่อนและการเข้าถึงที่ถอดออกได้

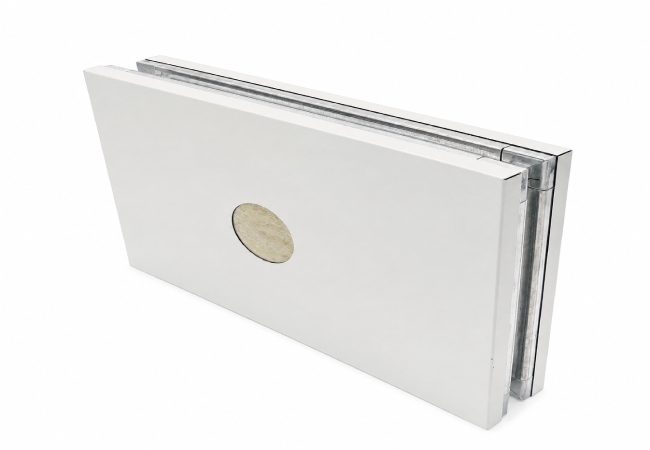

ตัวอย่างแผงแซนวิช Rockwool จริงสำหรับการเปรียบเทียบผนังและเพดานห้องสะอาด
รูปของผลิตภัณฑ์จริง แผงแซนวิช Rockwool ควรประเมินโดยความหนาแน่นหลัก, ความยาวแผง, การออกแบบข้อต่อและการสนับสนุนเฟรม, ไม่เพียงแต่ตามความหนา.

การเปิดและกรอบ

ประตู, หน้าต่างและช่องประตูต้องการเส้นทางโหลดเสริม

ผนังห้องสะอาดมักจะแข็งแรงที่สุดเมื่อมันไม่ถูกขัดขวาง เมื่อเพิ่มประตู, หน้าต่างวิสัยทัศน์, พอร์ตโอน, การเปิดท่อ หรือการเจาะสายเคเบิล, เส้นทางการโหลดเปลี่ยนแปลง. แผงอาจต้องการกรอบอลูมิเนียม, การเสริมเหล็ก, ผิวหนากว่าหรือกรอบสนับสนุนแยกเพื่อป้องกันการดัดและแตกข้อต่อท้องถิ่น

สําหรับโรงงานเซมิคอนดักเตอร์ นี่เป็นสิ่งสำคัญ เพราะประตูและทางผ่านมักจะนั่งใกล้กับเครื่องมือ ทางเดินบริการและขอบเขตความดัน ถ้าเฟรมบิดหรือตกลง ปะเก็นอาจสูญเสียการบีบอัด หากโมดูลหน้าต่างไม่ได้รับการสนับสนุน ความดันในการทำความสะอาดและการทำงานประตูซ้ำซ้ำสามารถเปิดเผยข้อต่ออ่อนแอได้ช้า ๆ

การวาดร้านที่ดีจึงควรแสดงไม่เพียงแค่โมดูลแผง แต่ยังเสริมรอบแต่ละเปิด, จุดยึด, ประเภทสารปิดผนึก, ฝาครอบที่ถอดออกได้และลำดับการตรวจสอบ

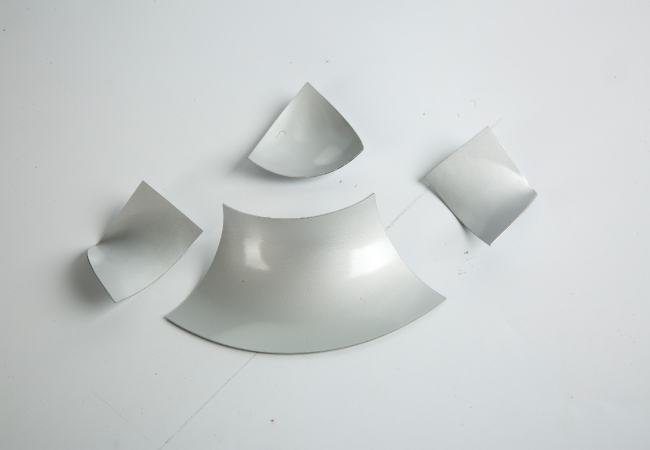

โปรไฟล์กรอบห้องสะอาดอลูมิเนียมที่แท้จริงที่ใช้เพื่อเสริมการเปิดแผงผนังและขอบแผงยาว
รูปของผลิตภัณฑ์จริง โปรไฟล์อลูมิเนียมที่เสริมสร้างช่วยโอนโหลดรอบช่องเปิดและรองรับข้อต่อแผงที่สะอาดและมั่นคงมากขึ้น

โหลดเพดาน

เพดานและแผงบริการที่สามารถเดินได้ต้องรีวิวโหลดแยกต่างหาก

แผงเพดานห้องสะอาดอาจมีน้ำหนักเท่านั้น หรืออาจเป็นส่วนหนึ่งของแพลตฟอร์มบริการที่มีไฟ, ตัวกรอง, แผงว่าง, ประตูเข้าถึงและการบำรุงรักษาครั้งครั้ง ความแตกต่างต้องชัดเจน การรักษาเพดานไม่สามารถเดินได้เป็นปัญหาความปลอดภัย การรักษาเพดานที่เดินได้เป็นแผงทั่วไปเป็นปัญหาการทํางานของห้องสะอาด

ISO 14644-3 ครอบคลุมวิธีการทดสอบห้องสะอาด เช่น การไหลของอากาศ ความแตกต่างของความดันและการกู้คืน เพดานที่บิดรอบตัวกรอง แผงว่างหรือประตูเข้าถึง อาจทำให้การทดสอบและการบำรุงรักษาซับซ้อนเนื่องจากเครื่องบินบริการไม่ได้พฤติกรรมอย่างสม่ำเสมออ

สําหรับโครงการ Wonclean ดังนั้นการเลือกแผงควรทําพร้อมกับระยะห่างของตารางเพดาน การออกแบบแขวนตําแหน่ง FFU ขนาดประตูเข้าถึงและวิธีการบำรุงรักษาที่

ตรวจสอบข้อมูลทางเทคนิค

บทความนี้ทำและไม่เรียกร้องอะไร

  • วัสดุแผงเดียวไม่ได้กําหนดชั้นห้องสะอาด การจัดประเภทอนุภาคในอากาศได้รับการตรวจสอบภายใต้ ISO 14644-1.
  • แผงรังผึ้งอลูมิเนียมสามารถปรับปรุงอัตราส่วนความแข็งและน้ำหนัก แต่การปิดขอบ การสนับสนุนและการเจาะยังควบคุมประสิทธิภาพที่ติดตั้ง
  • แผงแซนวิช Rockwool ควรประเมินโดยความหนาแน่นหลักความต้องการไฟ / เสียงและขีด จำกัด span ความหนาเดียวไม่เพียงพอ
  • ความจุในการบรรทุกโครงสร้างและการปฏิบัติตามรหัสท้องถิ่นต้องได้รับการยืนยันโดยวิศวกรโครงการ โดยเฉพาะอย่างยิ่งสำหรับเพดานที่สามารถเดินได้

มาตรฐานเทคนิคที่อ้างอิง

แหล่งที่จะตรวจสอบในระหว่างวิศวกรรม

  • ISO 14644-4:2022 : ใช้ที่พูดถึงความต้องการห้องสะอาด การออกแบบ การก่อสร้าง และการวางแผนการเริ่มต้น
  • ISO 14644-3 : ใช้ที่มีการพูดถึงการไหลของอากาศ ความดันและการทดสอบประสิทธิภาพของห้องสะอาด
  • ISO 14644-1 : อ้างอิงสําหรับการจัดประเภทความสะอาดอนุภาคในอากาศ

คำถามที่พบบ่อย

คำถามที่พบบ่อย

ทำไมการบิดแผงสําคัญในห้องสะอาดเซมิคอนดักเตอร์?

เพราะการเคลื่อนไหวของแผงสามารถความเครียดปิดผนึก รบกวนขอบเขตความดัน ส่งผลต่อการจัดเรียงประตู และสร้างขอบที่อนุภาคเก็บไว้

แผงห้องสะอาดอลูมิเนียมมีประโยชน์เมื่อไหร่?

มันเป็นประโยชน์เมื่อความแข็ง ความแบน และน้ำหนักที่ต่ำกว่าเป็นสิ่งสำคัญ โดยเฉพาะอย่างยิ่งในผนังยาว แผงเพดานหรือชุดโมดูลขนาดใหญ่

แผงแซนวิชร็อกวูลเหมาะสำหรับห้องสะอาดเซมิคอนดักเตอร์หรือไม่?

มันสามารถเหมาะสมที่ต้องการประสิทธิภาพด้านไฟ, เสียงหรือการฉนวนกันความร้อน, ให้มีการออกแบบอย่างถูกต้อง

ประตูและหน้าต่างต้องเสริมหรือไม่?

มักจะใช่ การเปิดจะขัดขวางเส้นทางการโหลดแผง ดังนั้นการเสริมสร้างจะช่วยควบคุมการดัดในท้องถิ่น การบีบอัดปะเก็นและการจัดตำแหน่งระยะยาว
