รายละเอียดแผงผนังห้องสะอาดสําหรับ Fabs Semiconductor: สารปิดผนึก, การเจาะ, หน้าต่างและการควบคุมการรั่วไหลของอนุภาค
การวิเคราะห์ทางเทคนิค แผงผนังห้องสะอาดเซมิคอนดักเตอร์
รายละเอียดแผงผนังห้องสะอาดสําหรับ Fabs Semiconductor: สารปิดผนึก, การเจาะ, หน้าต่างและการควบคุมการรั่วไหลของอนุภาค
แผงผนังห้องสะอาดเป็นขอบเขตความดัน อินเตอร์เฟซบริการ และพื้นผิวทําความสะอาดในเวลาเดียวกัน ในโรงงานเซมิคอนดักเตอร์ รายละเอียดเกี่ยวกับสารปิดผนึก, การเจาะยูทิลิตี้, หน้าต่างวิสัยทัศน์และกรอบประตูสามารถตัดสินใจได้ว่าระบบผนังห้
แผงผนังห้องสะอาด แผงผนังห้องสะอาด อินเตอร์เฟสประตูห้องสะอาด ห้องสะอาดเซมิคอนดักเตอร์
| ข้อต่อเก็บตะเข็บแผงล้างปิดและตรวจสอบได้ | การเปิดรายละเอียดแขน ปะเก็น และตัดบริการ | หน้าต่างหลีกเลี่ยงขอบรอบแผงวิสัยทัศน์และกรอบ | การรั่วไหลป้องกันความดันและการควบคุมอนุภาค |
ระบบผนังห้องสะอาดเซมิคอนดักเตอร์ไม่ควรตัดสินจากแกนแผงเท่านั้น ประสิทธิภาพสุดท้ายขึ้นอยู่กับรายละเอียด: สายปิดผนึก, การจัดเรียงแผง, อินเตอร์เฟซประตู, กรอบหน้าต่าง, การเจาะของอุปกรณ์, การเปิดอากาศกลับมา และวิธี รายละเอียดที่ดีช่วยลดการทำใหม่ และช่วยให้ห้องสะอาดยังคงจัดประเภทหลังจากการผลิตจริงเริ่มต้น

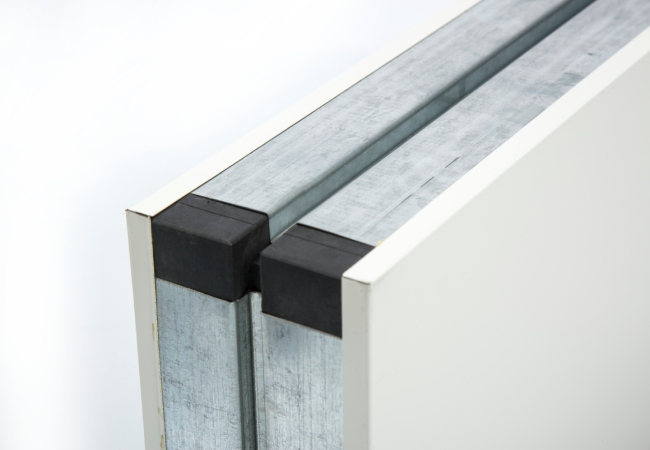

รายละเอียดร่วมกัน
ข้อต่อแผงควรออกแบบเป็นขอบเขตความดันที่ทำความสะอาดได้
ข้อต่อแผงเป็นรายละเอียดเล็กๆ ที่มีผลลัพธ์ใหญ่ ข้อต่อที่ไม่ดีสร้างขอบฝุ่น จุดอ่อนสำหรับการรั่วไหลของความดันและปัญหาการบำรุงรักษาหลังจากล้างซ้ำซ้ำ ข้อต่อที่ดีมีการจัดตำแหน่งที่ควบคุม, สารปิดผนึกที่เข้ากันได้, การสนับสนุนการสนับสนุนที่เพียงพอ และวิธีการตรวจสอบที่สามารถ
ISO 14644-4 การออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น สําหรับแผงผนัง นี่หมายความว่ารายละเอียดต้องเชื่อมต่อกับความต้องการของห้องสะอาด ไม่ได้เลือกเป็นการตกแต่ง การออกแบบร่วมควรสนับสนุนการทำความสะอาด การควบคุมการรั่วไหลของอากาศ ความทนทานและการเปลี่ยนแผงในอนาคต
ในโรงงานเซมิคอนดักเตอร์ แม้กระทั่งพื้นที่สนับสนุนสามารถมีฟังก์ชั่นการวัด, การบรรจุภัณฑ์ หรือการประกอบความแม่นยำ ดังนั้นรายละเอียดแผงผนังควรจะสม่ำเสมอทั่วห้องสะอาด ไม่ใช่ห้องที่ปรับแต่งต่อห้อง
สารปิดผนึกและวัสดุ
การเลือกสารปิดผนึกต้องตรงกับความเสี่ยงในการเคลื่อนไหว, การทำความสะอาดและกระบวนการ
สารปิดผนึกมักจะถูกรักษาเป็นวัสดุที่มีขนาดเล็ก แต่เป็นส่วนหนึ่งของระบบผนังห้องสะอาด มันควรทนต่อการเคลื่อนไหวของแผง สารทำความสะอาด ช่วงอุณหภูมิและความชื้น และช่วงการบำรุงรักษาที่จําเป็น รายละเอียดควรกําหนดการเตรียมพื้นผิว เรขาคณิตลูกปัด เงื่อนไขการแข็ง เกณฑ์การตรวจสอบ และวิธีการซ่อมแซม
| รายละเอียด | โหมดความล้มเหลวทั่วไป | การตอบสนองข้อกำหนด |
|---|---|---|
| ข้อต่อแผงแนวตั้ง | การแตก, การก่อตั้งขั้นหรือการรั่วไหลของอากาศ | กําหนดการสนับสนุน, ประเภทของสารปิดผนึก, โปรไฟล์ลูกปัดและเกณฑ์การตรวจสอบ |
| การเปลี่ยนจากพื้นไปผนัง | ดักสกปรกหรือที่เหลือทำความสะอาดที่ฐาน | ใช้รายละเอียดฐานที่เข้ากันได้หรือปิดผนึกพร้อมการเข้าถึงการบำรุงรักษา |
| การเชื่อมต่อเพดานไปยังผนัง | ความดันรั่วไหลเหนือโซนควบคุม | พิกัดตารางเพดาน ฝาผนัง และความต่อเนื่องของสารปิดผนัง |

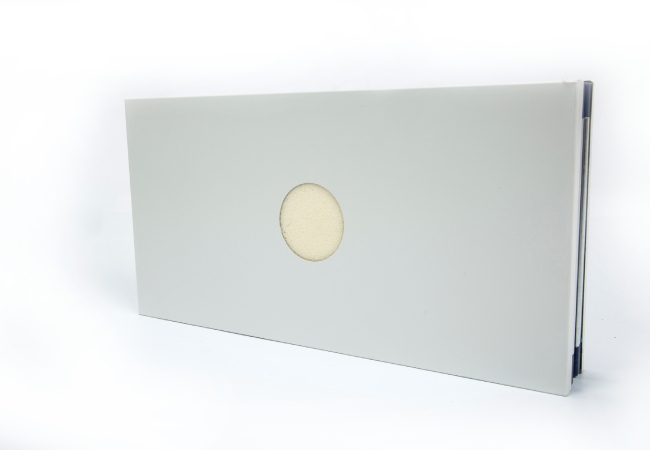

การแทรกซึม
การเจาะยูทิลิตี้ต้องเสริม การปิดผนึกและการเข้าถึง
ท่อ ท่อ ถาดสายเคเบิล ผ่าน สายเซนเซอร์ หรือจุดตรวจสอบ เปลี่ยนแผงผนังห้องสะอาด เปิดควรตั้งอยู่ห่างจากขอบแผงที่ไม่ได้รับการควบคุมเมื่อเป็นไปได้, เสริมสร้างถ้าความกว้างของแผงจำเป็นต้อง, ปิดผนึกด้วยวิธีการที่เข้ากันได้และ
ตารางการเจาะ เป็นเอกสารการควบคุมที่มีประโยชน์ ควรระบุตำแหน่ง ขนาด ประเภทการบริการ วิธีการปิดผนึก การค้าที่รับผิดชอบ บันทึกการตรวจสอบ และรูปภาพที่สร้าง โดยไม่มีรายการนั้น แผงผนังสามารถกลายเป็นแพทช์เวอร์คของช่องเปิดที่ไม่มีเอกสารหลังจากการใช้งาน

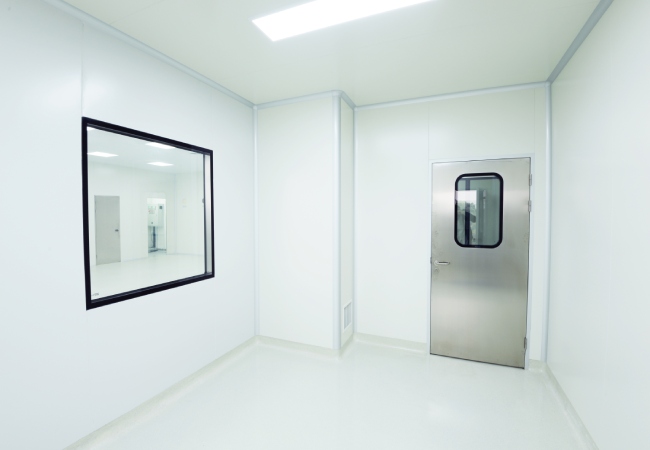

กรอบหน้าต่างและประตู
หน้าต่างและประตูเป็นส่วนหนึ่งของระบบผนัง
หน้าต่างสังเกตรองรับความปลอดภัย การดูแลและการกระแสการทำงาน แต่กรอบสามารถสร้างข้างและเส้นทางการรั่วไหลได้ถ้ามันไม่ได้รวมกับแผงผนังห้องสะอาด กรอบประตูมีความเสี่ยงมากขึ้น เพราะมันมีการเคลื่อนไหวซ้ำซ้ำ ความดันและการทำความสะอาด การออกแบบควรหลีกเลี่ยงขอบที่โดดเด่น ปกป้องเส้นปะเก็น และให้พื้นผิวตรวจสอบง่าย
สําหรับพื้นที่เซมิคอนดักเตอร์ รายละเอียดประตูและหน้าต่างควรตรวจสอบกับรถเข็น การย้ายอุปกรณ์ การเข้าถึงการบริการเครื่องมือ และความดัน รายละเอียดพื้นผิวที่สะอาด ที่บล็อกเส้นทางกระบวนการ ยังคงเป็นความขัดแย้งการออกแบบ
ระบบผนังห้องสะอาด Wonclean สามารถรวมแผง ประตู หน้าต่าง และอินเตอร์เฟซเพดานเป็นแพ็คเกจ ซึ่งช่วยให้ขอบเขตความดันสอดคล้องตั้งแต่การวาดจนถึงการติดตั้ง
การควบคุมการรั่วไหลของอนุภาค
รายละเอียดผนังจะประสบความสำเร็จเฉพาะถ้ามันรอดจากการทดสอบและการดําเนินการ
ISO 14644-1 กําหนดความสะอาดในอากาศในขณะที่ ISO 14644-3 ครอบคลุมวิธีการทดสอบที่ใช้ในการตรวจสอบประสิทธิภาพของห้องสะอาด แผงผนังไม่ได้รับการจัดเรียงด้วยตัวเอง แต่รายละเอียดผนังที่ไม่ดีอาจทําให้การไหลของอากาศและพฤติกรรมความดันที่ช่วยให้ห้องตรงกับช
แผนการตรวจสอบที่ปฏิบัติควรตรวจสอบการจัดเรียงแผง, ความต่อเนื่องของสารปิดผนึก, การเสร็จสิ้นกรอบหน้าต่าง, การปิดผนึกกรอบประตู, บันทึกการเจาะ, ความบกพร่ ถ้ารายละเอียดไม่สามารถตรวจสอบได้ มันไม่ควรทิ้งไว้ให้สมมุติ
ตรวจสอบข้อมูลทางเทคนิค
ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้
| ข้อเท็จจริงที่ใช้ | แหล่ง | ความหมายของการออกแบบ |
|---|---|---|
| การจัดประเภทห้องสะอาดในอากาศถูกวัดโดยความเข้มข้นของอนุภาค | ISO 14644-1 | รายละเอียดผนังควรลดดักอนุภาคและเส้นทางการรั่วไหลที่ส่งผลต่อการทํางานของห้อง |
| การออกแบบและการก่อสร้างห้องสะอาดควรนำไปตามความต้องการ | ISO 14644-4 | ข้อต่อแผง หน้าต่าง และการเจาะควรระบุก่อนการติดตั้ง |
| การทดสอบห้องสะอาดรวมถึงการทดสอบสนับสนุนที่เกี่ยวข้องกับความดันและการไหลของอากาศ | ISO 14644-3 | การรั่วไหลของผนังและรายละเอียดการเจาะควรพร้อมสำหรับการตรวจสอบการใช้งาน |
| ความคาดหวังของการติดตามขึ้นอยู่กับกลยุทธ์การควบคุมห้องสะอาด | ISO 14644-2 | อินเตอร์เฟซแผงไม่ควรบล็อกเซนเซอร์, จุดความดันหรือการเข้าถึงการติดตาม |
มาตรฐานที่อ้างอิง
มาตรฐานที่อ้างอิงและหมายเหตุการเข้าถึงสาธารณะ
- ISO 14644-1 : หน้า ISO อย่างเป็นทางการสําหรับการจัดประเภทความสะอาดอนุภาคในอากาศ
- ISO 14644-2หน้า ISO อย่างเป็นทางการสำหรับการติดตามเพื่อให้หลักฐานของประสิทธิภาพห้องสะอาด
- ISO 14644-3 : หน้า ISO อย่างเป็นทางการสําหรับวิธีการทดสอบห้องสะอาด
- ISO 14644-4หน้า ISO อย่างเป็นทางการสำหรับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น มาตรฐาน ISO เต็มรูปแบบอาจต้องการการซื้อหรือการเข้าถึงที่ได้รับอนุญาต
คำถามที่พบบ่อย
คำถามที่ถามบ่อย
รายละเอียดแผงผนังที่สําคัญที่สุดในห้องสะอาดเซมิคอนดักเตอร์คืออะไร?
แผงผนังห้องสะอาดจะกําหนดชั้น ISO โดยตรงหรือไม่?
ทำไมการเจาะยูทิลิตี้มีความเสี่ยง?
อะไรควรรวมอยู่ในบันทึกการตรวจสอบแผงผนัง?
ระบุระบบผนัง ไม่ใช่แผงเท่านั้น
ระบบผนังห้องสะอาด Wonclean สามารถประสานงานแผง, หน้าต่าง, ประตู, อินเตอร์เฟซเพดานและการเจาะบริการได้ ดังนั้นโครงการเซมิคอนดักเตอร์จึงมีรายละเอียดการติดตั้งที่สะ
