เครื่องมือที่พร้อมติดตั้งห้องสะอาดโมดูลเลอร์สำหรับโรงงานเซมิคอนดักเตอร์: การติดตามเครื่องมือ, การเจาะแผงและความเสี่ยงในการเริ่มต้น

การวิเคราะห์ทางเทคนิค เครื่องมือเซมิคอนดักเตอร์-ติดตั้งห้องสะอาด

เครื่องมือที่พร้อมติดตั้งห้องสะอาดโมดูลเลอร์สำหรับโรงงานเซมิคอนดักเตอร์: การติดตามเครื่องมือ, การเจาะแผงและความเสี่ยงในการเริ่มต้น

ห้องสะอาดแบบโมดูลที่พร้อมติดตั้งเครื่องมือถูกวางแผนในช่วงเวลาที่อุปกรณ์กระบวนการเข้าสู่โรงงาน แผงผนัง, การเจาะบริการ, การติดตาม, ตารางเพดาน FFU และบันทึกการตรวจสอบต้องประสานงานก่อนย้ายเข้า, หรือห้องสะอาดสามารถดูสมบูรณ์ในขณะที่ยังสร้างความเสี่ยงในการเริ่มต้

ห้องสะอาดแบบโมดูล แผงห้องสะอาดโมดูล ตารางเพดาน FFU หน่วยกรองพัดลม

เครื่องมือสำรองรอยเท้า ช่องว่าง และเส้นทางการเคลื่อนย้าย อุปกรณ์ประโยชน์ประสานงานก๊าซ, ไอเสีย, ระบายน้ํา, ไฟฟ้าและเส้นทางข้อมูล ซองจดหมายการเจาะรายละเอียดโดยไม่สูญเสียความมั่นคงของความดัน เริ่มต้นเตรียมหลักฐานสําหรับการทดสอบการไหลของอากาศ ความดันและกรอง

ความแตกต่างระหว่างห้องสะอาดโมดูลทั่วไปและห้องสะอาดโมดูลที่พร้อมติดตั้งเครื่องมือไม่ใช่วัสดุแผงเดียว มันเป็นวินัยประสานงาน เครื่องมือเซมิคอนดักเตอร์มักจะมาพร้อมกับความต้องการในการเชื่อมต่อที่แน่น, โซนการไหลของอากาศที่ละเอียดอ่อน, ความร้อน, จุดออกไส้, ความกังวลเกี่ยวกับการ ถ้าอินเตอร์เฟซเหล่านี้ถูกจัดการว่าเป็นการทํางานในสถานที่ที่ช้า ซองจดหมายห้องสะอาดกลายเป็นแหล่งของการเจาะ การทำงานใหม่ และความเสี่ยงในการปนเป

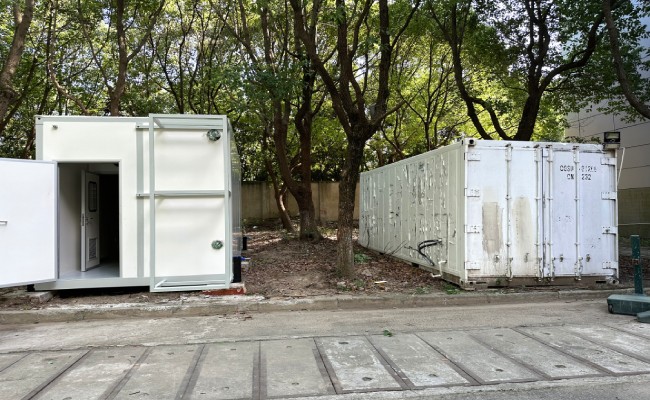

หน่วยห้องสะอาดโมดูลที่สร้างขึ้นโรงงานจริงที่จัดขึ้นกลางแจ้งก่อนการติดตั้งเครื่องมือพร้อมใช้งาน
รูปโครงการจริง หน่วยห้องสะอาดโมดูลที่สร้างโดยโรงงาน แสดงการเข้าถึงภายนอกและห้องสำเร็จรูปก่อนการติดตั้งห้องสะอาด

การวางแผนลายเท้าของเครื่องมือ

แช่แข็งแม็ทริกซ์เครื่องมือก่อนแช่แข็งแผงกริด

สําหรับโครงการเซมิคอนดักเตอร์ ควรตรวจสอบตารางแผงห้องสะอาดจากอุปกรณ์กระบวนการ ม้านั่งการวัด รถถ่ายโอน การเข้าถึงการบำรุงรักษา และตำแหน่ ตารางโมดูลที่ดูมีประสิทธิภาพในแผนพื้นอาจแพง หากแขนยูติลิตี้ในภายหลังเครื่องมือ หากประตูสวิงปิดกั้นเส้นทางการบำรุงรักษา หรือหากแผงร่วมขัดแย้งกับการเจ

ISO 14644-4 กรอบการสร้างห้องสะอาดรอบความต้องการ การออกแบบ การก่อสร้าง และการเริ่มต้น ในห้องสะอาดที่ติดตั้งเครื่องมือ ซึ่งหมายความว่าความต้องการของผู้ใช้ควรรวมถึงช่องว่างของเครื่องมือ, โซนเชื่อมต่อ, บริการอุปกรณ์, ไอเสีย, แผนที่ความดัน, เส้นทางกลับอากาศ, การเข้าถึงบริ

แผงห้องสะอาดแบบโมดูล Wonclean สามารถรองรับการใช้งานได้อย่างรวดเร็ว แต่โครงการที่รวดเร็วที่สุดมักจะเป็นโครงการที่หลีกเลี่ยงการตัดช้า การเจาะทุกครั้งควรมีเหตุผลสถานที่ วิธีการปิดผนึก และขั้นตอนการตรวจสอบ

Chases ยูทิลิตี้

ใช้ Utility Chases เพื่อให้บริการทำงานออกจากโซนสะอาด

การติดตามสารประโยชน์สามารถแยกกิจกรรมการบริการที่บ่อยๆ จากโซนกระบวนการที่สะอาด มันสามารถนําการกระจายไฟฟ้า ข้อมูล ก๊าซ สูญญากาศ ไอเสีย น้ำเย็น ระบายน้ํา สายเคเบิลติดตาม หรือการควบคุมห้องสะอาด ขึ้นอยู่กับกระบวนการ เป้าหมายไม่ใช่การซ่อนบริการ เป้าหมายคือการให้มันเข้าถึงได้ โดยไม่ต้องเปิดซองจดหมายห้องสะอาดซ้ำซ้ำ

โลจิกประสานงานการติดตั้งเครื่องมือสําหรับห้องสะอาดโมดูลเซมิคอนดักเตอร์
อินเตอร์เฟส ความเสี่ยงหากสาย การตอบสนองการออกแบบ
การเชื่อมต่อก๊าซและไอเสีย การตัดสนาม เส้นทางการรั่วไหลและความล่าช้าการวางแผน แขนที่ตั้งอยู่ล่วงหน้า การเข้าถึงการตามล่า และรายละเอียดตราที่ตรวจสอบ
เส้นทางไฟฟ้าและข้อมูล สายเคเบิลอัดอยู่เหนือเพดานหรือช่องว่างภายในผนัง ทางแข่งขันที่เฉพาะ, หยดที่มีฉลาก และความจุว่าง
การเข้าถึงการบำรุงรักษา การเปิดห้องสะอาดที่ไม่ได้วางแผนในระหว่างการเริ่มต้น แผงเข้าถึงด้านบริการและลำดับการเปิดที่บันทึก

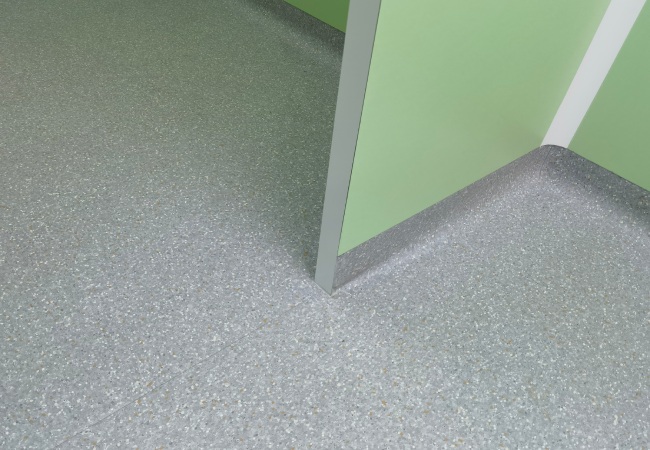

ภายในห้องสะอาดแท้จริงแสดงอินเตอร์เฟซพื้นแผงผนังและรายละเอียดมุมที่ทำความสะอาดได้
รูปห้องสะอาดจริง การเปลี่ยนแปลงที่ราบรื่นจากผนังไปยังพื้นช่วยปกป้องขอบเขตความดันและง่ายต่อการประสานงานการติดตั้ง

การควบคุมการเจาะ

การเจาะแผงทุกแผงเป็นความดันและรายละเอียดอนุภาค

การเจาะผนังหรือเพดานไม่ได้เป็นเพียงรูสำหรับท่อ มันเป็นเส้นทางที่อาจรั่วไหล ความท้าทายในการทำความสะอาด และดักอนุภาค การออกแบบที่พร้อมติดตั้งเครื่องมือควรกําหนดวัสดุแขน, การเลือกปะเก็นหรือสารปิดผนึก, การเสริมแผง, การป้องกันคอบ, การเข้าถึงการตรวจสอบและการเข้าก

สําหรับห้องสะอาดแบบโมดูล โซนเจาะที่ออกแบบล่วงหน้ามักจะปลอดภัยกว่าการเจาะสนามแบบสุ่ม พวกเขาอนุญาตให้ผู้จัดจำหน่ายห้องสะอาด, นักออกแบบ HVAC, ทีมงานประโยชน์กระบวนการและทีมงานจัดให้ตกลงเกี่ยวกับสิ่งที่จะปิดผนึก, สิ่งที่จะยังคงปรับได้ และสิ่งที่ต้

กฎปฏิบัติเป็นเรื่องง่าย: ถ้าการเจาะจะยากที่จะตรวจสอบหลังจากอุปกรณ์ย้ายเข้า มันควรถูกออกแบบ ติดฉลากและถ่ายภาพก่อนเครื่องมือมาถึง

การประสานงานเพดาน

ตารางเพดานต้องให้บริการกับการไหลของอากาศและการบำรุงรักษาร่วมกัน

ISO 14644-3 รวมถึงวิธีการทดสอบห้องสะอาดที่ใช้ในการตรวจสอบความสะอาดในอากาศและการสนับสนุนประสิทธิภาพ ดังนั้นห้องสะอาดที่ติดตั้งเครื่องมือควรวางแผนความครอบคลุม FFU การเข้าถึงกรอง ทิศทางการไหลของอากาศ ความคาดหวังการกู้คืนและความแตกต่างของความดั การตัดสินใจเหล่านี้มีผลต่อการวางแผนกตารางเพดาน ตําแหน่งแสง ประตูเข้าถึง และสายควบคุม

การวาดที่สะอาดที่สุดไม่ได้เป็นการวาดที่ใช้ได้มากที่สุดเสมอ ถ้า FFU ไม่สามารถเปลี่ยนได้ ถ้ากรองเคมีไม่สามารถเข้าถึงได้ หรือถ้าแสงสว่างขัดแย้งกับแผงเพดาน ทีมงานเริ่มต้นจะได้รับปัญหา แพ็คเกจเพดานแบบโมดูลควรแสดงตำแหน่งกรองที่ติดตั้ง เส้นทางการเข้าถึง ข้อมูลการโหลดและโซนควบคุม

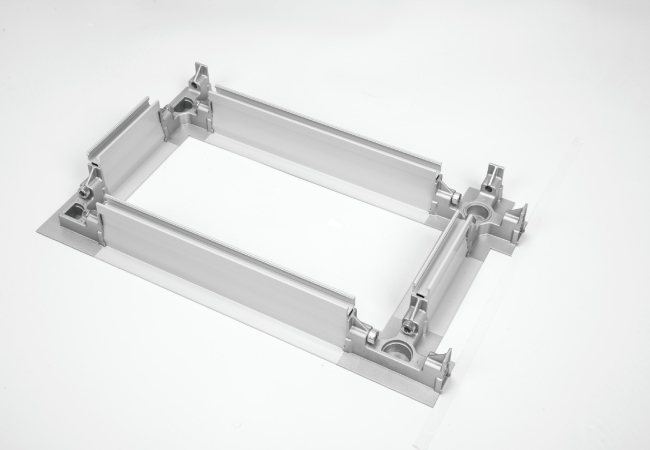

โครงสร้างตารางเพดาน FFU Real Wonclean สำหรับการประสานงานบริการห้องสะอาดเซมิคอนดักเตอร์
รูปของผลิตภัณฑ์จริง ฮาร์ดแวร์ตารางเพดาน FFU รองรับหน่วยกรองพัดลมที่ประสานงานกัน, ไฟและการเข้าถึงบริการเหนืออ่างเครื่องมือ

ความพร้อมในการเริ่มต้น

ลดความเสี่ยงในการเริ่มต้นด้วยหลักฐานการตรวจสอบ ไม่ใช่ความหวัง

ISO 14644-1 จัดเรียงห้องสะอาดตามความเข้มข้นของอนุภาคในอากาศ การบรรลุชั้นเป้าหมายหลังจากการย้ายเครื่องมือเข้าไปขึ้นอยู่กับมากกว่ากรอง ซองจดหมาย การเจาะ พฤติกรรมประตู เส้นทางกลับ การทำความสะอาด ความสมดุลการไหลของอากาศ และความร้อน ทั้งหมดมีผลต่อผลลัพธ์สุดท้าย

ก่อนที่จะเริ่มต้นเครื่องมือ ให้เตรียมแพ็คเกจการหมุนเวียน: การวางแผง, รายการการเจาะ, ข้อมูลสารปิดผนึก, ตาราง FFU, ใบรับรองกรอง, แผนภูมิความดัน, แผนการเข้าถึงเพดาน, รูปถ่ นี่ทําให้การแก้ไขปัญหาเร็วขึ้น และให้เจ้าของหลักฐานว่าห้องสะอาดแบบโมดูลเป็นระบบที่ควบคุม

ตรวจสอบข้อมูลทางเทคนิค

ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้

ข้อเท็จจริงที่ใช้ แหล่ง ความหมายของการออกแบบ
การจัดประเภทห้องสะอาดขึ้นอยู่กับความเข้มข้นของอนุภาคในอากาศ ISO 14644-1 การวางแผนการติดตั้งเครื่องมือยังต้องตรวจสอบความสะอาดในอากาศสุดท้าย
การออกแบบห้องสะอาดควรเชื่อมต่อความต้องการ การก่อสร้างและการเริ่มต้น ISO 14644-4 รอยตัวเครื่องมือและอินเตอร์เฟซบริการควรเป็นความต้องการ ไม่ใช่การเปลี่ยนแปลงในสนามล่าสุด
การทดสอบห้องสะอาดรวมถึงการตรวจสอบการไหลของอากาศ ความดันและตัวกรองที่ติดตั้ง ISO 14644-3 ตำแหน่ง FFU, ขอบเขตความดันและการเจาะควรออกแบบเพื่อการเข้าถึงการทดสอบ
ประสิทธิภาพของกรองที่มีประสิทธิภาพสูงขึ้นอยู่กับการจัดประเภทและเอกสาร ISO 29463-1 FFU และบันทึกกรองควรเป็นส่วนหนึ่งของแพ็คเกจหลักฐานการเริ่มต้น
