การควบคุม ESD ในห้องสะอาดอิเล็กทรอนิกส์: แผงป้องกันไฟฟ้าสถิตและแซนวิช

การวิเคราะห์ทางเทคนิค · ห้องสะอาดอิเล็กทรอนิกส์

การควบคุม ESD ในห้องสะอาดอิเล็กทรอนิกส์: การเลือก แผงป้องกันไฟฟ้าสถิตและแผงแซนวิช

ในการผลิตอิเล็กทรอนิกส์ การชาร์จที่คุณไม่สามารถรู้สึกได้ สามารถทำลายอุปกรณ์ที่คุณไม่สามารถเห็นได้ นี่คือความเห็นทางเทคนิคของวิธีการที่ห้องสะอาดซองจดหมาย ผนังและแผงของมัน กลายเป็นส่วนหนึ่งของกลยุทธ์ควบคุมการปล่อยไฟฟ้าสถิต

<100 V
ขอบความเสียหายสําหรับอุปกรณ์เซมิคอนดักเตอร์ที่ทันสมัยหลายอย่าง
10⁶–10⁹ Ω
หน้าต่างความต้านทานพื้นผิวแบบคงที่กระจาย
ความเสี่ยงสอง
ความเสียหายของอุปกรณ์ และ การดึงดูดอนุภาค
เส้นทางหนึ่ง
ทุกพื้นผิวที่ติดกับพื้นที่ร่วมกัน

การผลิตอิเล็กทรอนิกส์และการผลิตเซมิคอนดักเตอร์ เป็นอ่อนแอโดยเฉพาะต่อสิ่งที่มองไม่เห็น: ไฟฟ้าสถิต เหตุการณ์การปล่อยไฟฟ้าสถิตต่ำกว่าระดับที่คนสามารถรับรู้ได้ อาจทำลายหรือทำลายส่วนประกอบที่ละเอียดอ่อน และพื้นผิวที่มีการชาร์จอย่างเงียบสงบดึงอนุภาคในอากาศไปยั การควบคุมการชาร์จนั้นไม่ใช่เพียงแค่เรื่องของสายรัดข้อมือและพื้น ผนังเองเป็นส่วนหนึ่งของระบบ

บทความนี้ดูว่าทำไมการปล่อยไฟฟ้าสถิต (ESD) มีความสำคัญมากในห้องสะอาดอิเล็กทรอนิกส์ การจัดประเภทพฤติกรรมของพื้นผิว และวิธีการระบุผนังและแผงแซนวิชของห้องสะอาดป้องกันสถิ

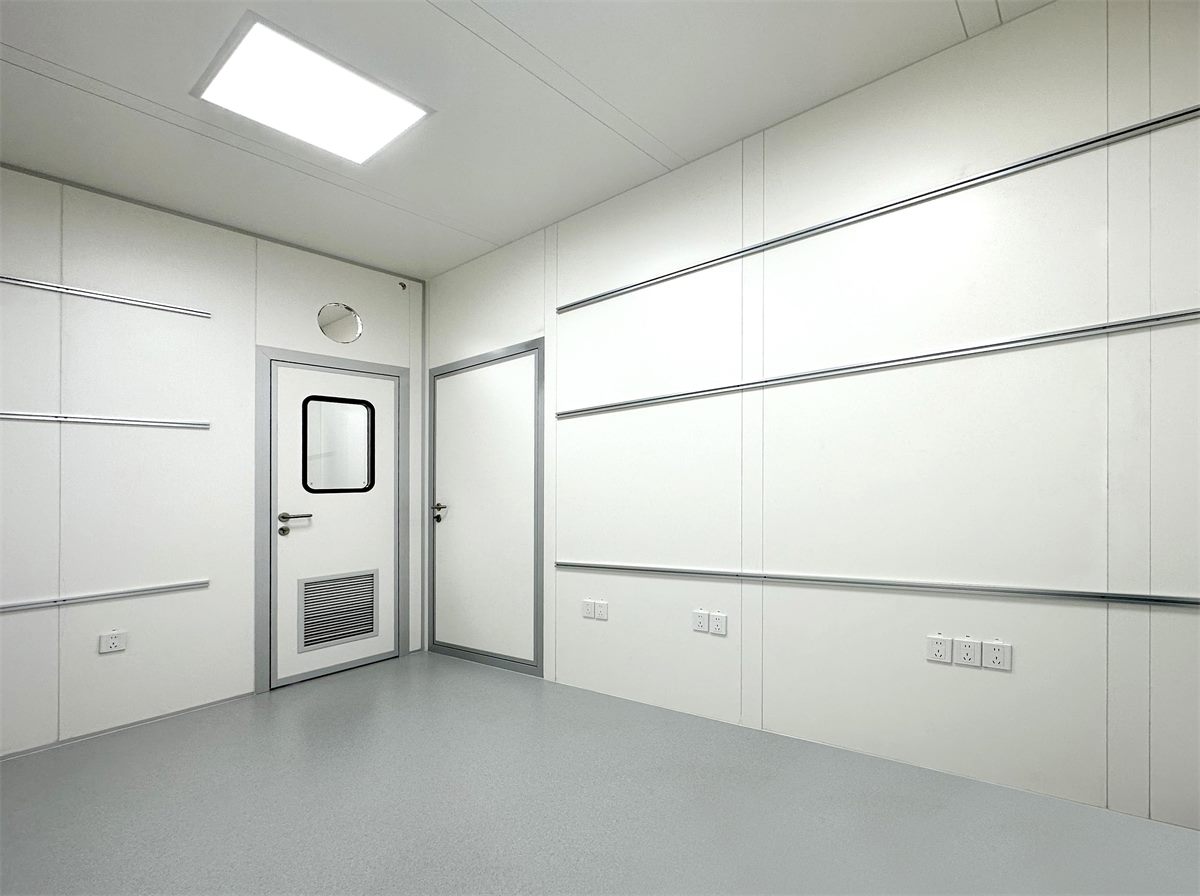

ภายในห้องสะอาดอิเล็กทรอนิกส์พร้อมแผงผนังป้องกันสถิติที่ราบรื่น ประตูห้องสะอาดและแสงเพดานล้าง
ซองจดหมายเป็นส่วนหนึ่งของระบบ แผงผนังห้องสะอาดที่ราบรื่นและปิดผนึกในสภาพแวดล้อมอิเล็กทรอนิกส์ พื้นผิวขนาดใหญ่ที่รอบตัวงานที่มีความไวต่อต้องกระจายชาร์จ ไม่ใช

01 ปัญหาหลัก

ทำไมคงที่เป็นภัยคุกคามคู่ในห้องสะอาดอิเล็กทรอนิกส์

สถิตทำให้เกิดปัญหาที่แตกต่างกันสองปัญหา และห้องสะอาดอิเล็กทรอนิกส์ต้องแก้ปัญหาทั้งสองในเวลาเดียวกัน

ครั้งแรกคือ ความเสียหายจากการปล่อยไฟฟ้าสถิตวงจรบูรณาการที่ทันสมัย เซนเซอร์และชุดพิมพ์ทํางานที่แรงดันไฟฟ้าเล็ก ๆ และมีรูปทรงเรขาคณิตที่วัดในนาโนเมตร การปลดปล่อยอย่างฉับพลัน จากบุคคล เครื่องมือ หรือพื้นผิวที่ชาร์จ สามารถเจาะชั้นฉนวนหรือตัวนำฟิวส์ อุปกรณ์หลายอย่างได้รับความเสียหายจากเหตุการณ์ต่ำกว่า 100 โวลต์ ต่ำกว่าประมาณ 2,000 โวลต์ที่คนต้องการก่อนที่พวกเขาจะรู้สึกช็อต ความเสียหายมักจะซ่อนอยู่: ส่วนรอดชีวิตในเส้นและล้มเหลวในสนาม

ปัญหาที่สองคือ ความดึงดูดไฟฟ้าสถิตพื้นผิวที่ชาร์จทำงานเหมือนแม่เหล็กสำหรับอนุภาคที่อยู่ในอากาศดึงมันออกจากการไหลของอากาศและจับมันที่พวกเขาสามารถตั้งอยู่บนเวเฟอร์หรือบอร์ด ในห้องที่ออกแบบมาเพื่อให้อนุภาคเคลื่อนไหว และห่างจากผลิตภัณฑ์ ผนังที่มีการชาร์จทำตรงกันข้าม ปัญหาทั้งสองแสดงถึงความต้องการเดียวกัน: พื้นผิวควรปล่อยให้ชาร์จเลือดออกไปยังพื้นดินในวิธีที่ควบคุม แทนที่จะสร้างมันขึ้น

02 - วิทยาศาสตร์

การนำไฟฟ้า, การกระจายไฟฟ้า, ฉนวน: ตัวเลขหมายถึงอะไร

พฤติกรรม ESD ได้รับการอธิบายโดย ความต้านทานพื้นผิววัดในโอห์มและจัดเป็นวงตามมาตรฐานเช่น IEC 61340-5-1 และ ANSI / ESD S20.20 เป้าหมายสําหรับพื้นผิวห้องสะอาดส่วนใหญ่คือวงกลาง สถิติกระจาย ซึ่งทําให้การระบายน้ำของชาร์จออกไปในวิธีที่ควบคุมและไม่รุนแรง แทนที่จะยึดมันหรือปล่อยมันในประกายทันที

แถบต้านทานพื้นผิวแสดง เป้าหมายโครงการควรปฏิบัติตามมาตรฐาน ESD ที่ใช้ได้และความต้องการกระบวนการของลูกค้า
พฤติกรรม ประมาณ ความต้านทานพื้นผิว มันทำอะไร
นำไฟฟ้า 10² – 10 ⁵ Ω ระบายน้ำชาร์จอย่างรวดเร็ว; ใช้ที่ต้องการพื้นดินที่รวดเร็วและตรง
สถิติกระจาย 10⁵ – 10⁹ Ω การระบายน้ำในวิธีที่ควบคุมและค่อยๆ เป้าหมายปกติสําหรับพื้นผิว
ป้องกันไฟฟ้าสถิต / การชาร์จต่ำ ถึง ~10¹¹ Ω ต้านทานการสร้างชาร์จในที่แรก
ฉนวน > 10¹² Ω ถือชาร์จ พฤติกรรมที่จะหลีกเลี่ยงบนพื้นผิวห้องสะอาดขนาดใหญ่

บทเรียนสําหรับซองจดหมายเป็นเรื่องง่าย: ผนังที่ทาสีธรรมดาหรือลามิเนตสามารถมีฉนวนกันความร้อนสูง และพฤติกรรมอย่างที่คุณไม่ต้องการ ห้องสะอาดที่ตระหนัก ESD ระบุพื้นผิวที่การเสร็จสิ้นและการใส่พื้นดินให้พวกเขาอยู่ในวงการกระจาย ดังนั้นผนังเข้าร่วมในการควบคุมการชาร์จแทนที่จะทำลายมัน

03 การเลือก

การเลือกผนังและแผงแซนวิชป้องกันสถิติ

ห้องสะอาด แผงแซนวิช สร้างขึ้นจาก 2 หัวหน้าโลหะที่ติดกับหลักฉนวน สําหรับการทํางาน ESD ส่วนที่สำคัญคือ หน้าและเสร็จสิ้นบวกกับวิธีการแผงถูกพื้นดิน ไม่ใช่หลัก นั่นหมายความว่าคุณสามารถเลือกแกนสำหรับคุณสมบัติที่มันควบคุม (โครงสร้าง, ไฟ, ฉนวน) และรักษาพื้นผิวแยกกันเพื่อควบคุมแบบคงที่.

ใบหน้า

พื้นผิวที่มองเห็นได้ควรเป็นเรียบ, ทำความสะอาดได้, ไม่สูญเสีย และได้รับการเสร็จสิ้นป้องกันไฟฟ้าสถิตหรือสถิตที่กระจายเสีย เหล็กเคลือบหรือ HPL ป้องกันไฟฟ้าสถิตแ นี้ช่วยให้พื้นที่ผนังขนาดใหญ่อยู่ในวงการกระจาย ขณะที่ยังคงตอบสนองความต้องการของห้องสะอาดสําหรับพื้นผิวที่ไม่มีอนุภาคและไม่มีการเช็ด

หลัก

หลักถูกเลือกสำหรับทุกอย่าง ขนสัตว์หินและแกนแมกนีเซียมออกไซด์นำประสิทธิภาพไฟและความแข็งแกร่ง อลูมิเนียม honeycomb ให้แสงแผงแบนมาก; โพลียูรีเทนมีฉนวนกันความร้อน ภาพตัดด้านล่างแสดงแผงห้องสะอาดที่มีหลักขนสัตว์หินทั่วไป - หน้าเรียบและปิดผนึกเหนือโครงสร้างและทนไฟ

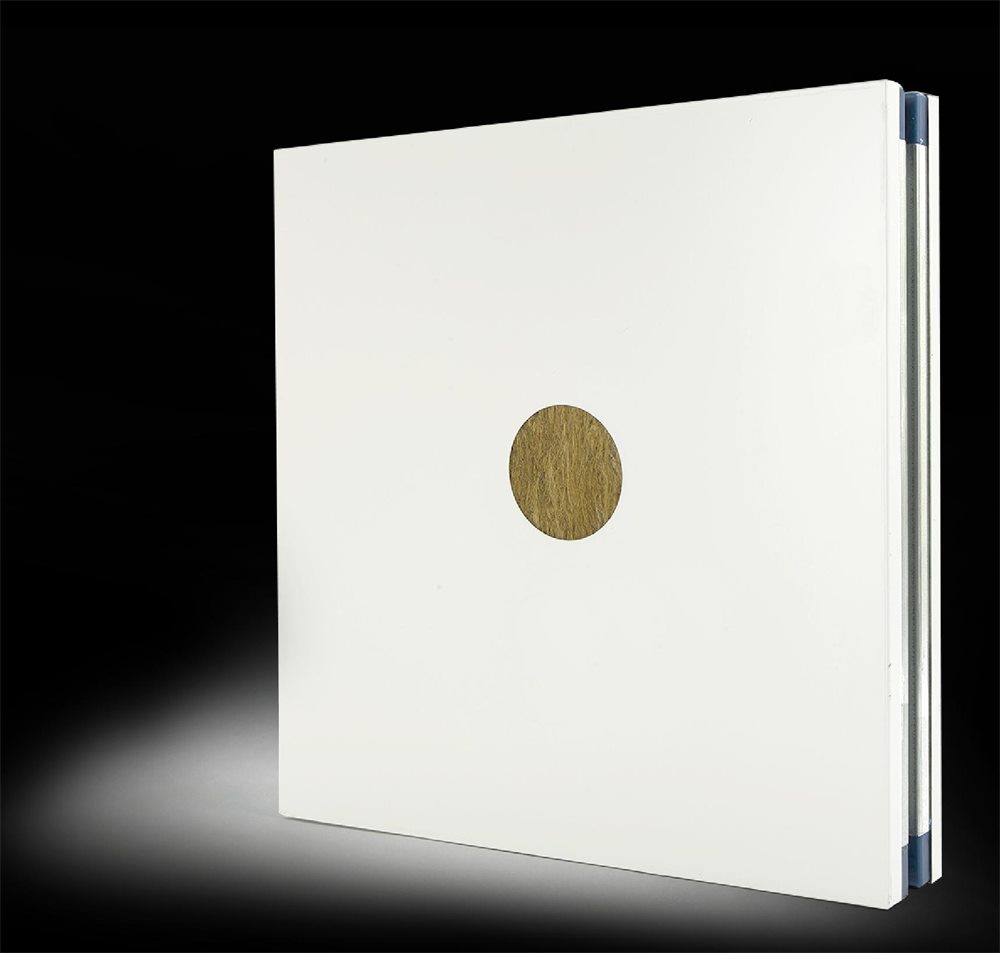

การตัดของแผงแซนวิชห้องสะอาดแสดงให้เห็นสีขาวเรียบเหนือหลักขนสัตว์หิน
พื้นผิวและแกนทำงานที่แตกต่างกัน แผงแซนวิชห้องสะอาดพร้อมแกนขนหินสำหรับไฟและความแข็ง พฤติกรรมคงที่ถูกควบคุมโดยการเสร็จสิ้นใบหน้าและการพื้นดินของแผงไม่ใช่แกน

นอกจากแผงตัวเอง, โลจิกพื้นผิวเดียวกันใช้กับการจับคู่ แผงห้องสะอาด ใช้สำหรับเพดานและประตูและหน้าต่าง ดังนั้นซองจดหมายทั้งหมดจะพฤติกรรมอย่างสม่ำเสมอ

04 รายละเอียดที่ทำให้มันทำงาน

พื้นดิน: เปลี่ยนแผงเป็นเส้นทางการชาร์จ

พื้นผิวที่กระจายได้ควบคุมสถิตเท่านั้นหากมีที่ส่งชาร์จ รายละเอียดที่กําหนดของซองจดหมายที่ตระหนัก ESD จึงเป็น การเชื่อมโยงและการพื้นดินแผงผนังและเพดาน พื้นและกรอบรองรับทั้งหมดเชื่อมต่อไฟฟ้ากับพื้นที่ร่วมกัน ดังนั้นการชาร์จทุกที่บนพื้นผิวมีเส้นทางความเครียดต่ำอย่างต่อเนื่องไปยัง

เส้นทางไปยังพื้นดินอย่างต่อเนื่อง
พื้นผิวที่กระจายทำงานเฉพาะเมื่อองค์ประกอบทุกองค์ประกอบถูกเชื่อมโยงกันและถูกดิน
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

แผนการ แผงเพดานและพื้นที่ติดกับการอ้างอิงโลกเดียว

ในทางปฏิบัตินี้หมายถึงการระบุจุดพื้นดินและฮาร์ดแวร์การเชื่อมโยงเป็นส่วนหนึ่งของระบบแผง การออกแบบข้อต่อเพื่อให้การเชื่อมต่ออย่างต่อเนื่อง และการตรวจสอบความ ผนังที่ทดสอบเป็นการกระจายตัวอย่าง แต่ไม่เคยถูกติดบนพื้นที่ไม่ให้การป้องกันเลย

05 การรวมมัน

ส่วนที่เหลือของซองจดหมายยังต้องเป็นห้องสะอาด

การควบคุม ESD ไม่เคยเสียความต้องการพื้นฐานของห้องสะอาด มันนั่งอยู่บนมัน เหมือนกัน ผนังห้องสะอาด ยังคงต้องเรียบ ปิด ไม่ส่งและทำความสะอาด ด้วยการเชื่อมต่อที่ไม่มีช่องว่าง ที่ไม่ปล่อยมุมสําหรับอนุภาค การป้องกันไฟฟ้าสถิตต้องรอดชีวิตในการทำความสะอาดและฆ่าเชื้อประจำโดยไม่สูญเสียคุณสมบัติการกระจายของมัน และแผงยังคงต้องตอบสนองความต้องการด้านไฟและโครงสร้างของโครงการผ

นี่คือเหตุผลที่ซองจดหมายห้องสะอาดอิเล็กทรอนิกส์ถูกกำหนดดีที่สุดเป็นระบบที่ประสานงานอย่างเดียว: หน้า, แกน, เสร็จ, ประตู, หน้าต่าง และพื้นดิ เมื่อความต้านทานพื้นผิว ความสะอาดและการจัดอันดับเพลิงมีความสมดุลในข้อกำหนดแผงเดียว ผนังทำงานอย่างเงียบสงบ ปกป้องอุปกรณ์และผลิตภัณฑ์โดยไม่มี

สิ่งที่สำคัญ

  • สถิตคือ คุกคามคู่ ในห้องสะอาดอิเล็กทรอนิกส์: มันทำให้อุปกรณ์เสียหายและดึงดูดอนุภาค
  • เป้าหมายของพื้นผิวคือ สถิติกระจาย วง (ประมาณ 10 ⁵–10⁹ Ω), ไม่ฉนวน
  • ในแผงแซนวิช ประสิทธิภาพ ESD มาจาก เสร็จสิ้นใบหน้าและพื้นดิน - เลือก หลัก สำหรับเพลิงโครงสร้างและฉนวนกันความร้อน
  • การเชื่อมโยงและการพื้นดิน ทุกพื้นผิวบนโลกทั่วไปคือสิ่งที่ทำให้ผนังกระจายทำงานจริง
  • แผงป้องกันไฟฟ้าสถิตยังคงต้องตอบสนองทุกปกติ ห้องสะอาด ความต้องการในการทำความสะอาด การปิดผนึกและไฟ

กำหนดซองจดหมายห้องสะอาดอิเล็กทรอนิกส์?

Wonclean จัดหาผนังและแผงแซนวิชในห้องสะอาดป้องกันไฟฟ้าสถิต เพดาน ประตูและหน้าต่าง ที่ออกแบบร่วมกัน ด้วยพื้นดินที่ออกแบบมาใน สําหรับอิเล็กทรอนิกส์ แบ่งปันเป้าหมาย ESD และชั้นความสะอาดของคุณ และวิศวกรของเราจะช่วยคุณระบุระบบ

คำถามที่พบบ่อย

คำถามที่ถามบ่อย

แผงห้องสะอาดป้องกันสถิติควรมีความต้านทานพื้นผิวอะไร?
พื้นผิวห้องสะอาดส่วนใหญ่เป้าหมายถึงวงการกระจายไฟฟ้าสถิต ประมาณ 10 ⁵ to 10⁹ โอห์ม, ดังนั้นการชาร์จท่อระบายน้ำออกไปในวิธีที่ควบคุม. เป้าหมายที่แม่นยำควรปฏิบัติตามมาตรฐาน ESD ที่ใช้ได้ (เช่น IEC 61340-5-1 หรือ ANSI / ESD S20.20) และกระบวนการของลูกค้า
แกนของแผงแซนวิชมีผลต่อการทํางาน ESD หรือไม่?
ไม่ได้โดยตรง การควบคุมแบบคงที่มาจากพื้นผิวของแผงและวิธีการใส่พื้นดิน แกน - ขนหิน, แมกนีเซียมออกไซด์, รังผึ้งหรือโพลียูรีเทน - ถูกเลือกสําหรับเพลิง, โครงสร้างและฉนวน
ทำไมผนังห้องสะอาดจึงต้องควบคุมความคงที่เลย?
เพราะว่าสถิตทําสิ่งที่เป็นอันตรายสองอย่าง มันสามารถปล่อยลงในและทำลายอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน และมันดึงดูดอนุภาคที่อยู่ในอา ผนังที่กระจายและติดบนดินลดความเสี่ยงทั้งสอง
การพื้นดินจำเป็นจริงหรือไม่ถ้าแผงป้องกันสถิติ
ใช่ครับ พื้นผิวที่กระจายได้ควบคุมการชาร์จเท่านั้น ถ้าชาร์จนั้นมีเส้นทางไปยังโลก โดยไม่ติดแผง เพดานและพื้นกับพื้นที่ร่วมกัน การตกแต่งป้องกันสถิติไม่สามารถทํางานได้
เทคโนโลยี Wonclean
ระบบห้องสะอาดและห้องปฏิบัติการแบบโมดูลตั้งแต่ปี 2005
บทความนี้เป็นเพื่อคำแนะนำทางเทคนิคทั่วไป ตรวจสอบค่าทั้งหมดตามมาตรฐาน ESD และความต้องการของโครงการ
