การออกแบบห้องสะอาดแบบโมดูล GMP สําหรับยา: ISO 7/8 ความแตกต่างความดันและความพร้อมในการตรวจสอบ

คู่มือการออกแบบทางเทคนิค Pharma GMP Cleanroom

การออกแบบห้องสะอาดโมดูล GMP สำหรับยา: ISO 7/8ความแตกต่างความดันและความพร้อมในการตรวจสอบ

ห้องสะอาดแบบโมดูล GMP สําหรับการผลิตยาต้องทำมากกว่าการบรรลุเป้าหมาย ISO 7 หรือ ISO 8 ชั้นอนุภาค มันต้องสนับสนุนกลยุทธ์ควบคุมมลพิษ ความแตกต่างของความดัน การไหลของบุคลากรและวัสดุ พื้นผิวที่ทำความสะอาดได้ การติดตามการเข้าถึงและการยืนยั

ห้องสะอาดโมดูล GMP ISO 7 ห้องสะอาด ห้องสะอาดยา แผงผนังที่ทำความสะอาดได้

ISO 7/8จัดประเภทอนุภาคภายใต้สถานะการทำงานที่กําหนดไว้ ความดันปกป้องโซนที่สะอาดด้วยน้ำตกที่ถูกบันทึก ซีซีเอสสนับสนุนกลยุทธ์ควบคุมมลพิษ การตรวจสอบเตรียมหลักฐาน DQ, IQ และ OQ ก่อน

ในสถานที่ยา การออกแบบห้องสะอาดแบบโมดูล ต้องสมดุลความเร็วกับหลักฐาน ซองจดหมายที่สร้างโดยโรงงานหรือแบบโมดูลเป็นมีค่าเท่านั้นเมื่อพื้นผิว, ข้อต่อ, ล็อคอากาศ, ประตู, อินเตอร์เฟส HVAC และจุดตรวจสอบสามารถบันทึกและตรวจสอบได้ตามความคาดหวั

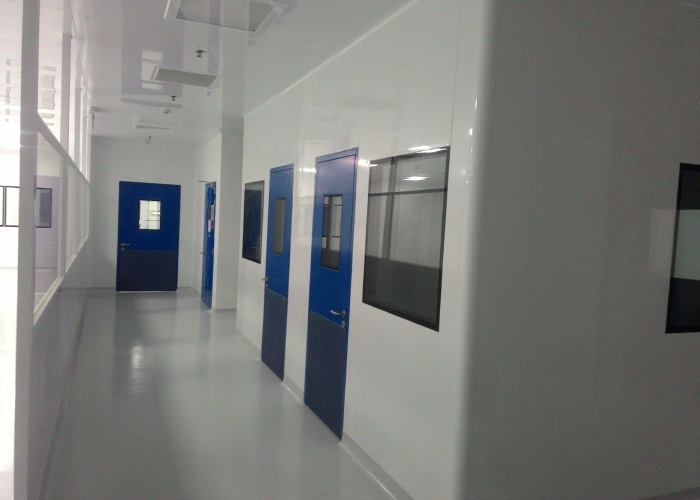

ทางเดินห้องสะอาดยา GMP พร้อมประตูห้องสะอาดสีฟ้าและการวางแผนกดันโซน
ทางเดินและอินเตอร์เฟซห้อง GMP ประตู หน้าต่าง และเพดานควรรองรับความแตกต่างของความดันและขอบเขตห้องที่สามารถทำความสะอาดได้

โลจิกออกแบบ GMP

เริ่มต้นด้วยการควบคุมมลพิษ ไม่ใช่เพียงชั้นห้อง

ห้องสะอาดยาควรออกแบบจากความเสี่ยงของกระบวนการ: การสัมผัสกับผลิตภัณฑ์เปิด, ความเสี่ยงของจุลินทรี, การแทรกแซงของบุคลากร, การโอนวัสดุ, ความถี่ในการทําความ ISO 7 หรือ ISO 8 เป้าหมายเป็นสิ่งสำคัญ แต่มันเป็นเพียงส่วนหนึ่งของภาพการควบคุมมลพิษ

EU GMP ภาคแนบ 1 เน้นยุทธศาสตร์การควบคุมมลพิษสําหรับการผลิตผลิตภัณฑ์ที่ไม่เป็นฆ่าเชื้อ แม้ว่าห้องจะไม่ได้เป็นเกรด A / B ซองจดหมายห้องสะอาดแบบโมดูลควรช่วยควบคุมเส้นทางการ

ดังนั้นโครงการห้องสะอาดแบบโมดูล Wonclean ควรได้รับการตรวจสอบด้วยข้อกำหนดของความต้องการของผู้ใช้, แผนภูมิการไหลของกระบวนการ, การจัดเขต HVAC, ความสูงของแผง, การเชื่อมต่อประต

ISO 7/8 และความดัน

ISO 7/8 ห้องยังคงต้องการกลยุทธ์ความแตกต่างความดันจริง

ISO 14644-1 จัดเรียงห้องสะอาดตามความเข้มข้นของอนุภาคในอากาศ ในสิ่งอำนวยความสะดวก GMP ห้องเดียวกันยังต้องการกลยุทธ์ความแตกต่างของความดันที่สามารถป้องกันได้ ที่สะท้อนให้เห็นการป้องกันผลิตภัณฑ์ ความเสี่ยงในการปนเปื้

ซองจดหมายแบบโมดูลสามารถควบคุมความดันได้ง่ายขึ้น เพราะแผงผนัง ประตู หน้าต่าง และการเจาะสามารถซ้ำได้ แต่การออกแบบต้องหลีกเลี่ยงการรั่วไหลที่ไม่ควบคุม ช่องว่างประตู, การปิดผนึกผ่าน, การกลับเพดาน และการเจาะของอุปกรณ์ทั้งหมดอาจทำให้ความดันอ่อนแอ

การตรวจสอบการออกแบบที่พร้อมการตรวจสอบสําหรับห้องสะอาดแบบโมดูล GMP
รายการออกแบบ ความเสี่ยงของ GMP หลักฐานที่จะเตรียม
ความดันน้ำตก การปนเปื้อนข้ามหรือการสูญเสียการป้องกันผลิตภัณฑ์ แผนที่ความดันห้อง โลจิกเตือน และรายงานการสมดุล
ลำดับ Airlock การไหลของบุคลากรหรือวัสดุสามารถหลีกเลี่ยงจุดควบคุม โลจิกการล็อคประตูและการดำเนินการ SOP
พื้นผิวที่ทำความสะอาดได้ สารเหลือ ท่าเรือจุลินทรีย์ หรือความล้มเหลวในการทำความสะอาด บันทึกวัสดุ ข้อมูลสารปิดผนึก และการตรวจสอบความเข้ากันได้ของการทำความสะอาด
การติดตามการเข้าถึง บันทึกสิ่งแวดล้อมหรือความดันไม่สมบูรณ์ แผนที่ตั้งเซ็นเซอร์ รายการการปรับเทียบ และเส้นทางการเข้าถึงการบำรุงรักษา

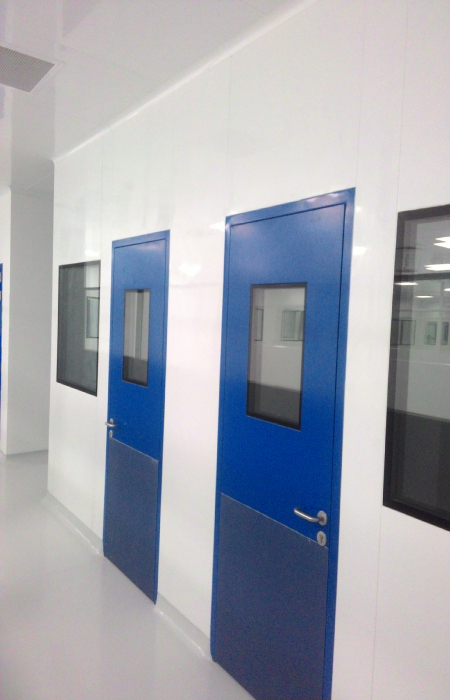

ประตูห้องสะอาดแบบโมดูล GMP และอินเตอร์เฟซล็อคอากาศสําหรับการควบคุมความแตกต่างของความดัน
อินเตอร์เฟซประตูและล็อคอากาศ ความแตกต่างของความดันขึ้นอยู่กับซีล, อินเตอร์ล็อค, พฤติกรรมประตู และขั้นตอนของผู้ใช้

ซองจดหมายที่ทำความสะอาดได้

รายละเอียดผนัง เพดาน และประตูต้องรองรับการทำความสะอาดและตรวจสอบ

ห้องสะอาดยาแบบโมดูลอร์ควรลดขอบ, ตัวยึดเปิดเผย, การตัดแต่งหยาบและช่องว่างที่ไม่ได้รับการควบคุม ควรเลือกแผงผนัง, แผงเพดาน, หน้าต่างมองและกรอบประตู เพื่อการล้าง, การมองเห็น, ความเสี่ยงจากการกระแทก และความเข้ากันได้กับสารทำความสะอาด

ห้องพักอยู่ที่ไหน ISO 7 หรือ ISO 8 พื้นที่สนับสนุนการทำความสะอาดยังคงสำคัญ พื้นที่เหล่านี้อาจให้อาหารกับกระบวนการที่มีคุณภาพสูงขึ้น, ถือส่วนประกอบ, สนับสนุนเสื้อผ้า หรือมีการจัดเวทีอุปก ถ้าพื้นที่สนับสนุนจะทิ้งอนุภาคหรือถือเหลือ การควบคุมการปนเปื้อนข้างบนจะยากกว่า

คำแนะนำการประมวลผลแบบไม่ฆ่าเชื้อ FDA ระบุว่าการออกแบบและควบคุมห้องสะอาดเป็นส่วนหนึ่งของความคาดหวังของ CGMP สําหรับการผลิตยาที่ฆ่าเชื้อ เกณฑ์การยอมรับที่แม่นยำควรมาจากการประเมิ

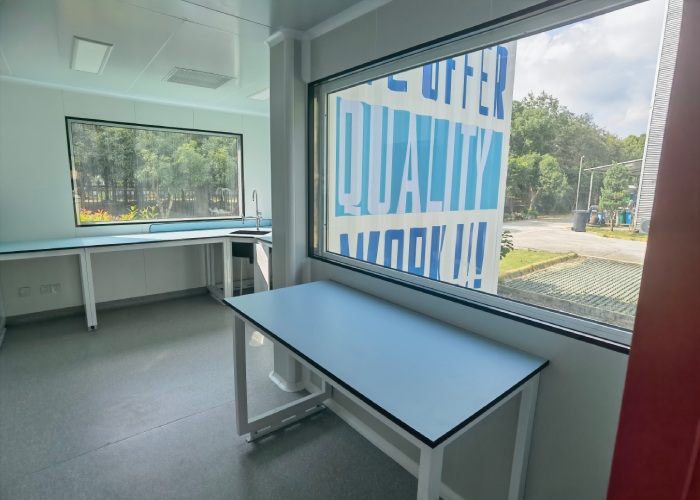

ห้องสะอาดยาแบบโมดูล พร้อมห้องกระบวนการที่มีหน้าต่างและแผงผนังที่ทำความสะอาดได้
ขอบเขตห้องสะอาดที่มีหน้าต่าง กระจก แผงผนัง และอินเตอร์เฟซเพดานควรออกแบบเพื่อการทำความสะอาด การสังเกตและคุณสมบัติ

ความพร้อมในการตรวจสอบ

ความพร้อมในการตรวจสอบเริ่มต้นก่อนการติดตั้ง

ห้องสะอาดแบบโมดูล GMP ควรออกจากขั้นตอนการออกแบบด้วยหลักฐานคุณสมบัติในใจ เอกสารทั่วไปรวมถึงการติดตาม URS, การตรวจสอบการออกแบบ, ข้อกำหนดวัสดุ, การวาดรูปแบบ, การจัดเก็บโซน HVAC, ตารางการกรอง, แผนที่จุดตั้งค่าความดัน, แผ่นข้อมูลห้อง,

ในระหว่างการเริ่มต้น ISO 14644-3 วิธีการทดสอบสามารถสนับสนุนการตรวจสอบห้องสะอาด เช่น ปริมาณการไหลของอากาศ, ความแตกต่างของความดัน, การกู้คืนและการรั่วไหลของกรองที่ติดตั้งตามที่ คุณสมบัติ GMP จากนั้นเพิ่มขั้นตอนของสถานที่, บันทึก, การจัดการความเบี่ยงเบนและเกณฑ์การยอมรับ.

การออกแบบแบบโมดูลไม่ควรซ่อนบริการที่สําคัญ ควรวางแผนการเข้าถึงการบำรุงรักษาสําหรับ dampers, เซนเซอร์, ตัวกรอง, อินเตอร์ล็อคและท่อความดันโดยไม่ทําให้เกิดความเสียหายต่อการทำความส

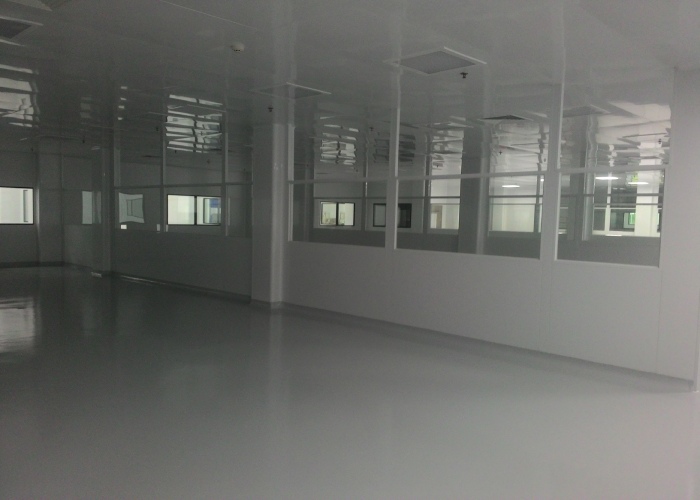

ภายในห้องทดลองสะอาดแบบโมดูล พร้อมพื้นผิวทํางานที่ทำความสะอาดและเครื่องกระจายเพดาน HVAC
ภายในห้องสะอาดแบบโมดูล เฟอร์นิเจอร์ หน้าต่าง เครื่องแพร่กระจาย และการเจาะของบริการควรถูกจับในบันทึกการวางแผนที่พร้อมให้การตรวจสอบ

ตรวจสอบข้อมูลทางเทคนิค

ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้

ข้อเท็จจริงที่ใช้ แหล่ง ความหมายของการออกแบบ
การจัดประเภทห้องสะอาดขึ้นอยู่กับความเข้มข้นของอนุภาคในอากาศ ISO 14644-1 ISO 7/8 เป้าหมายต้องการการตรวจสอบอนุภาค ไม่เพียงแค่การประมาณการไหลของอากาศ
วิธีการทดสอบห้องสะอาดรวมถึงการทดสอบการไหลของอากาศและความแตกต่างของความดัน ISO 14644-3 ห้องแบบโมดูลต้องการความดันและจุดเข้าถึงการไหลของอากาศที่สามารถวัดได้
คําแนะนําการผลิตแบบฆ่าเชื้อ เน้นยุทธศาสตร์การควบคุมมลพิษ EU GMP ภาคแนบ 1 การวางแผนห้อง การไหลและการทำความสะอาดควรสนับสนุน CCS ไม่ใช่เพียงความเร็วในการก่อสร้าง
คําแนะนําการผลิตที่ไม่ช่วยฆ่าเชื้อเชื่อมโยงการควบคุมห้องสะอาดกับความคาดหวังของ CGMP คําแนะนําการประมวลผล FDA HVAC บุคลากร การทำความสะอาดและติดตามต้องมีเอกสารเพื่อการใช้งานที่ถูกควบคุม

มาตรฐานที่อ้างอิง

มาตรฐานที่อ้างอิงและหมายเหตุการเข้าถึงสาธารณะ

  • ISO 14644-1 : หน้า ISO อย่างเป็นทางการสําหรับการจัดประเภทความสะอาดอากาศตามความเข้มข้นของอนุภาค
  • ISO 14644-3 : หน้า ISO อย่างเป็นทางการสําหรับวิธีการทดสอบห้องสะอาด
  • ISO 14644-4หน้า ISO อย่างเป็นทางการสำหรับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น
  • EU GMP ภาคแนบ 1 : คณะกรรมการยุโรปเป็นทางการ PDF สําหรับการผลิตผลิตภัณฑ์ยาฆ่าเชื้อ
  • คําแนะนําการประมวลผล FDAหน้าคำแนะนำทางการของ FDA การตีความตามกฎหมายอย่างเต็มที่ควรได้รับการยืนยันกับทีมงานคุณภาพของสถานที่

คำถามที่พบบ่อย

คำถามที่พบบ่อย GMP Modular Cleanroom

คือ ISO 7 หรือ ISO 8 เพียงพอสำหรับการปฏิบัติตาม GMP?

ไม่ ชั้น ISO เป็นความต้องการในการทํางาน การปฏิบัติตาม GMP ยังขึ้นอยู่กับกลยุทธ์การควบคุมมลพิษ ขั้นตอน การติดตาม การไหลของบุคลากร การทำความสะอาด การบำรุงรักษา และบันทึก

ความแตกต่างความดันอะไรควรใช้ห้องสะอาด GMP?

ไม่มีค่าสากลที่เหมาะกับทุกกระบวนการ ความดันควรได้รับการกําหนดโดยการป้องกันผลิตภัณฑ์, ความเสี่ยงในการปนเปื้อน, วัสดุอันตราย, เส้นทางบุคลากร/วัสดุ และความคาดหวังของ GMP ในท้อง

ห้องสะอาดแบบโมดูลสามารถตรวจสอบได้เหมือนห้องสะอาดทั่วไปได้หรือไม่?

ใช่ ถ้าการออกแบบ วัสดุ การติดตั้ง และการทดสอบบันทึกถูกเตรียมให้ถูกต้อง การก่อสร้างแบบโมดูลสามารถรองรับการตรวจสอบเมื่อการวางแผนเอกสารและจุดตรวจสอบก่อน

ควรตรวจสอบอะไรก่อนสั่งซื้อห้องสะอาดโมดูล GMP?

ทบทวน URS, การจัดประเภทห้อง, แผนที่ความดัน, การไหลของบุคลากรและวัสดุ, การจัดพื้นที่ HVAC, พื้นผิวที่สามารถทำความสะอาดได้, จุดตรวจสอบ, การเข้าถึงการบำรุงรั

บันทึกวิศวกรรม Wonclean

สร้างห้องแบบโมดูลรอบหลักฐาน GMP

ห้องสะอาดแบบโมดูล GMP ควรถูกออกแบบเพื่อให้การติดตั้งสามารถตรวจสอบ ทดสอบ ทำความสะอาดและบำรุงรักษาได้โดยไม่ต้องเขียนความตั้งใจในการออกแบบใหม่หลังจากจัดส่ง นี่ต้องการการประสานงานเร็วๆ ระหว่างห้องสะอาด, HVAC, บริการ, การตรวจสอบและทีมคุณภาพ

การอ้างอิง Wonclean ที่มีประโยชน์: ห้องสะอาดแบบโมดูล, ระบบผนังห้องสะอาด, ประตูห้องสะอาด, ติดต่อ Wonclean.
