การออกแบบแผงผนังห้องสะอาดยา: ความต้านทานทางเคมี, ข้อต่อล้างและการควบคุมความเสี่ยงของจุลินทรีย์

คู่มือการออกแบบทางเทคนิค ระบบผนังห้องสะอาดยา

การออกแบบแผงผนังห้องสะอาดยา: ความต้านทานทางเคมี, ข้อต่อล้างและการควบคุมความเสี่ยงของจุลินทรีย์

แผงผนังห้องสะอาดยาไม่ได้ถูกเลือกตามสีหรือความหนาของแผงเท่านั้น ระบบผนังจะต้องรอดชีวิตจากเคมีการทำความสะอาด จํากัดการไหลของอนุภาค ลดท่าเรือของจุลินทรีย์ ปกป้องขอบเขตความดัน และรักษาประตู หน้าต่าง และการเจาะของอุปกรณ์ให้

แผงผนังห้องสะอาดยา แผงผนังที่ทนต่อสารเคมี อินเตอร์เฟสประตูห้องสะอาด ห้องสะอาดโมดูล GMP

เคมีจับคู่แผงกับสารทำความสะอาดและเวลาการสัมผัส ล้างข้อต่อควบคุมรอยแตก, ขอบและตัวยึดที่เปิดเผย อินเตอร์เฟสปิดประตู หน้าต่าง กล่องผ่าน และอุปกรณ์ประโยชน์ ความเสี่ยงสนับสนุนการควบคุมและการตรวจสอบการปนเปื้อน

ในโรงยา ผนังห้องสะอาดเป็นทั้งพื้นผิวสถาปัตยกรรมและขอบเขตการควบคุมมลพิษ มันแยกห้องกระบวนการ สนับสนุนการลดความดัน ได้รับการล้างซ้ำซ้ำซ้ำ มีหน้าต่างสังเกต และดูดซับการใช้รถเข็น การไหลของชุดและการเข้าถึงการบำรุงรักษา

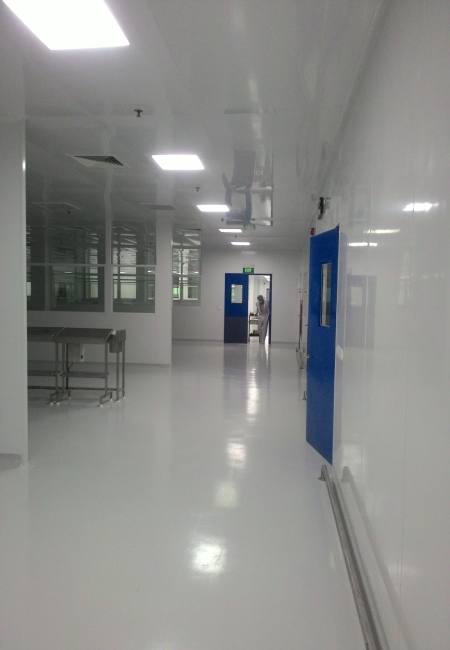

ทางเดินห้องสะอาดยาพร้อมแผงผนังและข้อต่อเพดานที่ทำความสะอาดได้
ทางเดินแผงผนังที่ทำความสะอาดได้ สนามผนังใหญ่และเรียบลดความซับซ้อนในการทําความสะอาด แต่ประตู แก้ว รายละเอียดและบริการยังคงตัดสินใจคุณภาพการควบคุมมลพิษของห้อง

การเลือกวัสดุ

ความต้านทานทางเคมีต้องตรงกับโปรแกรมการทำความสะอาดที่แท้จริง

แผงผนังที่อธิบายว่าต้านเคมีไม่เหมาะสำหรับทุกห้องยาโดยอัตโนมัติ การตรวจสอบที่ถูกต้องเริ่มต้นด้วยเมทริกซ์การทำความสะอาดและฆ่าเชื้อ: แอลกอฮอล์, ไฮโดรเจนเปอร์ออกไซด์, สารผสมแอมโมเนียม Quaternary, ยาฆ่าสปอร์ไซด์, ไฮโพคลอไรต์, สารซักฟอกกรด,

สําหรับเหล็กเคลือบ, HPL, สแตนเลสหรือการเสร็จสิ้นผนังห้องสะอาดอื่น ๆ, โหมดความล้มเหลวที่สําคัญรวมถึงการเปลี่ยนสี, การเป็นพุ่ม, การสูญเสียความเงา, การอ่อน, การบวมข ASTM D543 เป็นที่อ้างอิงทั่วไปสำหรับการประเมินความต้านทานของวัสดุพลาสติกต่อสารปฏิกิริยาเคมีในขณะที่ ASTM D1308 แก้ไขผลของสารเคมีต่อการเสร็จสิ้นอินทรีย์ที่ชัดเจนและมีสี มาตรฐานเหล่านี้ไม่ได้แทนที่เกณฑ์การยอมรับเฉพาะโครงการ แต่พวกเขาช่วยให้ผู้ซื้อขอหลักฐานการทดสอบแทนที่จะพึ่งพาการอ้างอิงที่กว้างขวาง

ดังนั้นการเลือกแผงผนัง Wonclean ควรทบทวนตาม SOP การทำความสะอาดของผู้ใช้, การจัดประเภทห้อง, เป้าหมายการควบคุมจุลินทรีย์, ความเสี่ยงจากผลกระทบและวงจรชีวิต แผงที่ทํางานได้ดีในทางเดินบริการที่ทำความสะอาดต่ำอาจไม่เหมาะสมข้างกระบวนการล้าง, ฆ่าเชื้อหรือกระบวนการสนับสนุนฆ่าเชื้อ

รายการตรวจสอบการออกแบบ

ข้อกำหนดแผงผนังควรควบคุมมากกว่าแผงหลัก

จุดออกแบบสําคัญสําหรับแผงผนังห้องสะอาดยา
จุดออกแบบ ความเสี่ยงทางเทคนิค การควบคุมที่แนะนำ
เสร็จสิ้นพื้นผิว การเก็บสารเหลือ การไหลของอนุภาค หรือความเสียหายจากการทำความสะอาด ทบทวนการเคลือบ HPL หรือสแตนเลสกับสารทำความสะอาดและวิธีเช็ด
เรขาคณิตร่วม รอยแตกสามารถเก็บรวบรวมสารเหลือและจุลินทรีย์ได้ ใช้ข้อต่อล้าง สารปิดผนึกที่เข้ากันได้ และโปรไฟล์ที่ทำความสะอาดได้
กรอบประตูและหน้าต่าง ความเสียหายของช่องว่าง, ขอบและปะเก็น ทําให้การทำความสะอาดและการควบคุมความดันอ่อนแอ ความลึกของกรอบพิกัด สายปิดผนึก การติดตั้งกระจกและการตรวจสอบ
การเจาะยูทิลิตี้ การเจาะที่ไม่ปิดผนึก ทำลายขอบเขตห้องสะอาด เอกสารแขน escutcheons ปะเก็นและสารปิดผนึกก่อนการติดตั้ง

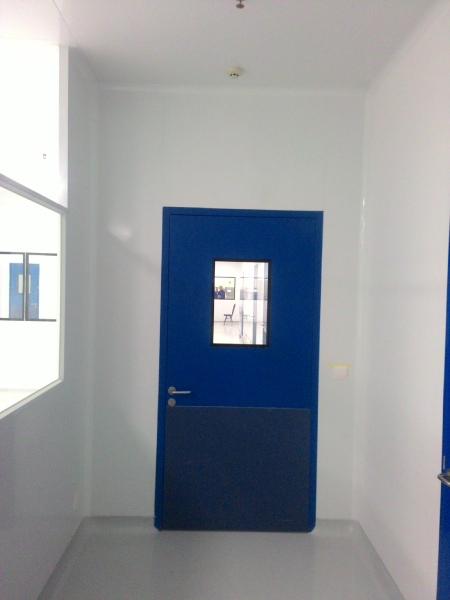

อินเตอร์เฟซประตูห้องสะอาดและแผงผนังสำหรับการควบคุมความดันและการทำความสะอาดยา
อินเตอร์เฟสประตูกับผนัง กรอบประตู, กระจก, แผ่นเตะและแผงผนังที่ติดกันต้องได้รับการตรวจสอบเป็นชุดทำความสะอาดเดียว ไม่ใช่เป็นผลิตภัณฑ์แยกต่างๆ

กลยุทธ์ร่วมฟลัช

ข้อต่อล้างลดการติดตั้งของจุลินทรียเท่านั้นเมื่อมันสร้างและตรวจสอบได้

ข้อต่อห้องสะอาดล้างเป็นประโยชน์เพราะมันลดขอบและช่องว่างเงา ที่สารเหลือสามารถอยู่หลังจากทําความสะอาด แต่รายละเอียดล้างบนภาพวาดไม่เพียงพอ ผู้ติดตั้งต้องสามารถจัดเรียงแผง ใช้สารปิดผนึกที่เข้ากันได้ ปกป้องพื้นผิวที่เสร็จสิ้น และปล่อยให้ข้อต่อที่สามารถตรวจสอบได้ด้วยสายตาหลังจ

EU GMP ภาคแนบ 1 เน้นยุทธศาสตร์การควบคุมมลพิษ การออกแบบสถานที่ และคุณสมบัติห้องสะอาดสําหรับการผลิตแบบฆ่าเชื้อ แม้ในพื้นที่สนับสนุน ตรรกิกวิศวกรรมเดียวกันก็จะใช้ได้: พื้นผิวคว

สําหรับแผงผนัง นี่หมายถึงการหลีกเลี่ยงเครื่องยึดที่เปิดเผยในพื้นที่ที่สะอาดเมื่อเป็นไปได้ การควบคุมคุณภาพของซิลิโคนหรือลูกปิดผนัง โดยใช้ฐานที่มีลูกปิดหรือรายละเอ

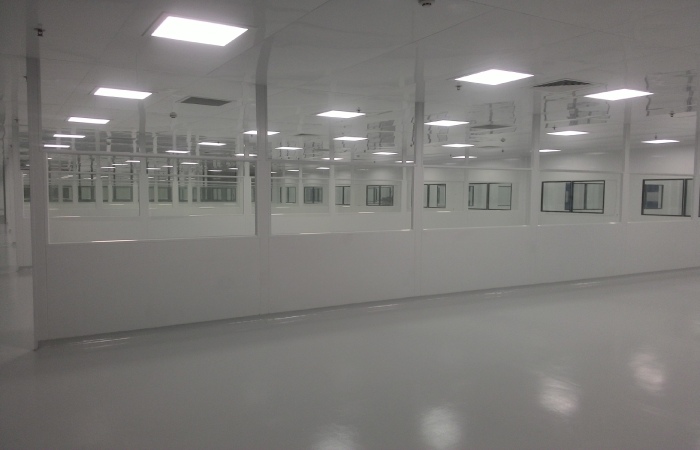

แผงผนังห้องสะอาดยาที่มีหน้าต่างพร้อมข้อต่อล้างและพื้นผิวที่ทำความสะอาดได้
ขอบเขตแผงผนังหน้าต่าง หน้าต่างสังเกตปรับปรุงการมองเห็นกระบวนการ แต่กรอบแก้ว, ซีล และข้อต่อแผงรอบต้องยังคงเรียบและทำความสะอาดได้

อินเตอร์เฟสและการเจาะ

ความล้มเหลวของแผงผนังส่วนใหญ่เกิดขึ้นที่อินเตอร์เฟซ ไม่ใช่ที่กลางของแผง

พื้นผิวแผงผนังใหญ่มักจะทำความสะอาดได้ง่าย ความเสี่ยงที่แท้จริงเข้มข้นที่กรอบประตู หน้าต่างสังเกต กล่องผ่าน ตะแกรงกลับ ซ็อกเก็ต แขนท่อ ท่อความดัน อุปกรณ์ดันไฟ พอร์ตข้อมูล และการเปลี่ยนแผงไปยังเพดาน การเจาะแต่ละครั้งสามารถกลายเป็นแหล่งอนุภาค, กระเป๋าเหลือหรือเส้นทางการรั่วไหลถ้ามันไม่ได้รับการประสานงานก่อนที่จะทำงานในสถานที่

ISO 14644-4 ให้คําแนะนําสําหรับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น สําหรับระบบผนัง ทางที่ใช้ได้คือ ขอบเขตห้องและบริการที่ติดตั้งควรตรวจสอบด้วยกัน เส้นทางซ็อกเก็ตหรือท่อที่เพิ่มล่าสุดอาจทำลายโลจิกสะอาดของแพ็คเกจแผงที่ออกแบบได้ดี

การรีวิวโครงการ Wonclean ควรรวมถึงตารางการเจาะ, การวาดกรอบ, ความเข้ากันได้กับปะเก็น / สารปิดผนึก, การเข้าถึงบริการและกลยุทธ์เปลี่ รายละเอียดผนังห้องสะอาดยังควรรักษาความสามารถในการบํารุงรักษา: หากเซ็นเซอร์, ตารางหรือผ่านต้องได้รับการบํารุงรักษา, งานไม่ควรต้องตัดพื้นผ

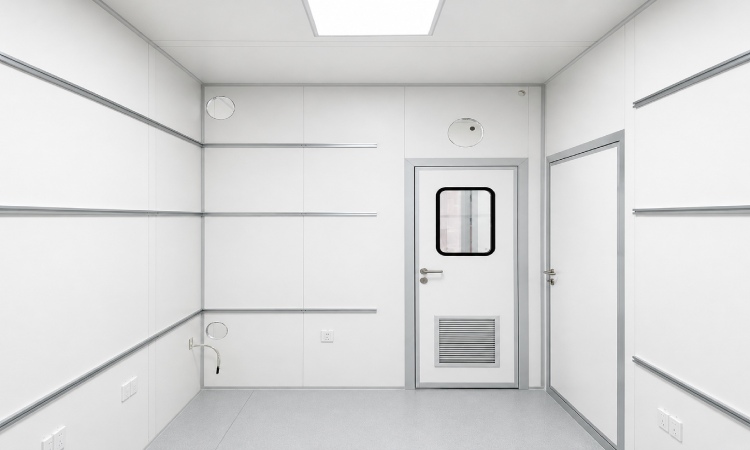

ภายในแผงผนังห้องสะอาดพร้อมการเจาะประตูปิดผนังและตะแกรงกลับ
รายละเอียดการใช้งานและอากาศกลับ การเจาะ ประตู ตะแกรง และข้อต่อแผงควรปิด เข้าถึง และทำความสะอาดได้ ภายใต้โปรแกรมการทำความสะอาดของสถานที่

ความพร้อมในการรับคุณสมบัติ

การออกแบบแผงผนังควรสนับสนุนการตรวจสอบการทำความสะอาดและการตรวจสอบห้อง

ISO 14644-1 จัดประเภทห้องสะอาดโดยความเข้มข้นของอนุภาคในอากาศ ISO 14644-3 ครอบคลุมวิธีการทดสอบสําหรับประสิทธิภาพห้องสะอาด แผงผนังไม่ได้รับการจัดประเภทโดยตรงตามมาตรฐานเหล่านี้ แต่การตกแต่งผนัง การควบคุมการรั่วไหลและอินเตอร์เฟซที่ติดตั้งสามารถส่งผลต่อการสร้างอนุภาค ความแ

สําหรับการใช้ยา เอกสารเป็นสิ่งสำคัญ แพ็คเกจระบบผนังควรให้ข้อมูลวัสดุ, การวางแผง, รายละเอียดร่วม, การเสร็จสิ้นพื้นผิว, ประเภทหลัก, รูปวาดอินเตอร์เฟซประตูและหน้าต่าง, ข้อมู บันทึกเหล่านี้ช่วยให้ทีมงานคุณภาพเชื่อมต่อคุณสมบัติการออกแบบ คุณสมบัติการติดตั้ง และการควบคุมการทำความสะอาดอย่างต่อเน

ข้อกำหนดที่แข็งแกร่งหลีกเลี่ยงวลีที่ไม่ชัดเจน เช่น "ทำความสะอาดง่าย" หรือ "แผงป้องกันแบคทีเรีย" เว้นแต่โครงการกําหนดวิธีการทดสอบ เกณฑ์การ

ตรวจสอบข้อมูลทางเทคนิค

ข้อเท็จจริงที่ได้รับการสนับสนุนจากแหล่งที่ใช้ในบทความนี้

ข้อเท็จจริงที่ใช้ แหล่ง ความหมายของแผงผนัง
การจัดประเภทห้องสะอาดขึ้นอยู่กับความเข้มข้นของอนุภาคในอากาศ ISO 14644-1 ระบบผนังควรลดการสูญเสียอนุภาค และสนับสนุนการตรวจสอบห้อง
วิธีการทดสอบห้องสะอาดรวมถึงความแตกต่างของความดันและการตรวจสอบที่เกี่ยวข้องกับการไหลของอากาศ ISO 14644-3 ข้อต่อแผง ประตู และการเจาะต้องปกป้องขอบเขตความดัน
การออกแบบห้องสะอาดและการเริ่มต้นควรจัดการเป็นกระบวนการที่รวม ISO 14644-4 การวางแผงผนังควรรวมถึงประตู, หน้าต่าง, บริการและจุดตรวจสอบ
ความต้านทานทางเคมีควรได้รับการสนับสนุนโดยวิธีการทดสอบและเงื่อนไขที่กําหนดไว้ ASTM D543 และ ASTM D1308 การตกแต่งแผงควรตรงกับเคมีการทำความสะอาดที่แท้จริงของสถานที่
คําแนะนําการผลิตแบบฆ่าเชื้อ GMP เน้นยุทธศาสตร์การควบคุมมลพิษ EU GMP ภาคแนบ 1 พื้นผิวผนัง ข้อต่อ และอินเตอร์เฟซควรสนับสนุนการทำความสะอาดและการควบคุมความเสี่ยงของจุลินทรีย์

มาตรฐานที่อ้างอิง

มาตรฐานที่อ้างอิงและหมายเหตุการเข้าถึงสาธารณะ

  • ISO 14644-1หน้า ISO อย่างเป็นทางการสําหรับการจัดประเภทความสะอาดอากาศในห้องสะอาดตามความเข้มข้นของอนุภาค
  • ISO 14644-3 : หน้า ISO อย่างเป็นทางการสําหรับวิธีการทดสอบห้องสะอาด
  • ISO 14644-4หน้า ISO อย่างเป็นทางการสำหรับการออกแบบห้องสะอาด การก่อสร้าง และการเริ่มต้น
  • ASTM D543: หน้า ASTM อย่างเป็นทางการสําหรับการประเมินความต้านทานของพลาสติกต่อสารปฏิกิริยาเคมี
  • ASTM D1308 : หน้า ASTM อย่างเป็นทางการสําหรับผลทางเคมีต่อการเสร็จสิ้นอินทรีย์ที่ชัดเจนและมีสี
  • EU GMP ภาคแนบ 1 : คณะกรรมการยุโรปเป็นทางการ PDF สําหรับการผลิตผลิตภัณฑ์ยาฆ่าเชื้อ ข้อความมาตรฐาน ISO และ ASTM เต็มที่อาจต้องซื้อหรือเข้าถึงที่ได้รับอนุญาต

คำถามที่พบบ่อย

คำถามที่พบบ่อยของแผงผนังห้องสะอาดยา

อะไรทําให้แผงผนังห้องสะอาดทนต่อสารเคมี?

ความต้านทานทางเคมีหมายถึงพื้นผิวและขอบสามารถทนต่อสารทําความสะอาดแท้จริง ความเข้มข้น เวลาการติดต่อและความถี่การเช็ดได้โดยไม่ต้องบวม การสีสี การกัดกร่อน การกระจายหรือการสูญเส

ทำไมข้อต่อล้างเป็นสิ่งสำคัญในห้องสะอาดยา?

ข้อต่อล้างลดขอบและรอยแตกที่เหลือและจุลินทรีย์สามารถยังคงอยู่หลังจากทำความสะอาด พวกเขายังทำให้การตรวจสอบด้วยสายตาง่ายขึ้นเมื่อควบคุมสายปิดผนึกและการจัดเรียงแผง

แผงผนังได้รับการจัดประเภทโดยตรงโดย ISO 14644?

ไม่ได้ ISO 14644 จัดประเภทความสะอาดอากาศในห้องสะอาด และให้วิธีการทดสอบห้องสะอาด แผงผนังสนับสนุนการจัดประเภทโดยอ้อมโดยลดความเสี่ยงในการสร้างอนุภาค การรั่วไหลและการทำความสะอาด

เอกสารใดที่ควรขอสําหรับแผงผนัง GMP?

ขอข้อมูลจำเพาะวัสดุ, ภาพวาดรูปแบบแผง, รายละเอียดร่วม, ภาพวาดอินเตอร์เฟซประตูและหน้าต่าง, ข้อมูลสารปิดผนึก, หลักฐานความเข้ากันได้ในการ

บันทึกวิศวกรรม Wonclean

ระบุระบบผนังทั้งหมดไม่ใช่พื้นผิวแผงเท่านั้น

แพ็คเกจผนังยาที่เชื่อถือได้รวมถึงการเลือกวัสดุ, รายละเอียดข้อต่อล้าง, สารปิดผนึกที่เข้ากันได้, การประสานงานประตูและหน้าต่าง, การควบค นี่คือที่ผนังห้องสะอาดกลายเป็นส่วนหนึ่งของกลยุทธ์การควบคุมมลพิษแทนที่จะเป็นพาร์ติชันง่าย ๆ

การอ้างอิง Wonclean ที่มีประโยชน์: ระบบผนังห้องสะอาด, แผงแซนวิชห้องสะอาด, ประตูห้องสะอาด, ห้องสะอาดแบบโมดูล, ติดต่อ Wonclean.
